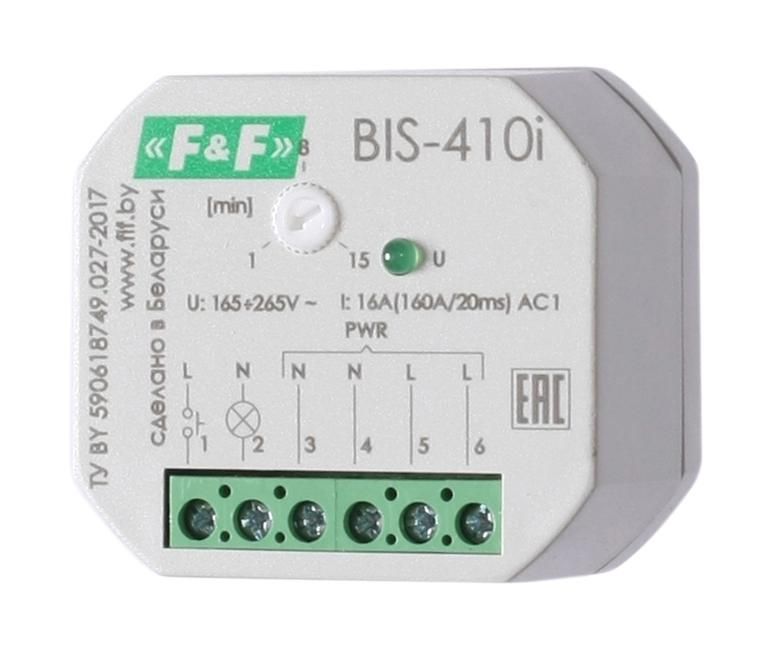

Реле импульсное BIS-410i (установка в монтажную коробку d60мм; с встроенным таймером; для нагрузки больш. пусков. током (160А/20мс)) F&F EA01.005.016 Евроавтоматика

Реле импульсное BIS-410i от Евроавтоматика - устройство для удалённого управления нагрузкой с помощью кнопочных выключателей, с автоматическим отключением через настраиваемый временной интервал. Подходит для управления светом, оборудованием и другими потребителями с высоким пусковым током, устанавливается в монтажную коробку диаметром 60 мм.

Назначение и область применения

Реле импульсное BIS-410i предназначено для управления одним потребителем - например, освещением, вентиляцией или бытовой техникой - из нескольких точек с помощью обычных кнопочных выключателей. После нажатия любой кнопки реле переключает состояние: включает или выключает нагрузку. Через выбранный промежуток времени (от 1 до 15 минут) оно автоматически отключает питание, даже если кнопка больше не нажимается. Устройство особенно удобно в коридорах, лестницах, туалетах, складах и других зонах, где важно не забывать выключить свет.

Технические характеристики

• Тип: реле импульсное бистабильное с встроенным таймером
• Род тока: переменный (AC)
• Номинальное напряжение: 220 В (рабочий диапазон 100–265 В)
• Коммутируемый ток: 16 А
• Максимальная мощность нагрузки: 2000 Вт
• Количество контактов: 1 нормально открытый (1NO)
• Задержка выключения: регулируемая от 1 до 15 минут
• Степень защиты: IP20 - защищено от прикосновений и крупной пыли, не герметичное
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C
• Глубина монтажа: 20 мм
• Подключение: винтовые клеммы
• Способ монтажа: на DIN-рейку
• Чувствительность к импульсу: способно работать с кнопками с подсветкой
• Пиковый ток нагрузки: до 160 А длительностью 20 мс (для запуска светодиодных и галогеновых ламп)

Совместимость и монтаж

Реле импульсное BIS-410i устанавливается в стандартную монтажную коробку диаметром 60 мм. Монтаж выполняется на DIN-рейку в распределительном щите. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм. Кнопочные выключатели подключаются параллельно между собой и подводятся к контактам управления реле. Нагрузка подсоединяется к выходным контактам. Устройство совместимо с любыми кнопками, включая те, что имеют светодиодную подсветку - это исключает ложные срабатывания.

Безопасность и стандарты

Реле импульсное BIS-410i соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от воды и пыли. Применяется только в сухих, закрытых щитах. Не предназначен для уличного или влажного использования. Температурный диапазон (-25…+50 C) позволяет использовать его в неотапливаемых помещениях, таких как чердачные или подвальные щитовые.

Преимущества

• Автоматическое отключение снижает расход энергии - свет не горит бесконечно
• Не требует постоянного питания для хранения состояния - нет памяти контактов, надёжнее при скачках напряжения
• Выдерживает кратковременные пики тока до 160 А - идеально для LED-светильников и галогенок
• Работает с кнопками с подсветкой - не нужна доработка существующей проводки
• Простая схема управления: любую из нескольких кнопок можно нажать в любом порядке

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток 100–265 В
• IP20 не допускает установку во влажных помещениях, на улице или в пыльных средах
• Нет возможности изменить время задержки без доступа к корпусу - настройка механическая, внутри устройства
• Не имеет функции сохранения состояния при отключении питания - при аварийном отключении реле вернётся в начальное положение
• Максимальный ток 16 А - нельзя применять для мощных двигателей, нагревательных приборов выше 3.5 кВт

Примеры использования

• Освещение в длинном коридоре - нажал кнопку у входа, свет горит 5 минут, потом сам выключился
• Свет в туалете - кнопка у двери, таймер на 10 минут - достаточно для комфортного использования
• LED-подсветка в шкафу - реле справится с пиковым током при включении 10-20 ламп одновременно
• Вентиляция в подвале - включил кнопкой, выключилось через 15 минут после последнего действия

Практические советы

• При подключении кнопок используйте провода сечением не менее 1.5 мм2 - это гарантирует надёжность при пиковых токах
• Избегайте прокладки силовых и управляющих проводов рядом - они должны быть разведены минимум на 10 см, чтобы исключить помехи
• Проверьте, что ваша нагрузка не превышает 16 А и 2000 Вт - превышение вызовет отказ контактов
• Настройку таймера делайте перед установкой - переключатель находится под крышкой, доступ возможен только при демонтаже
• Для систем с несколькими точками управления - все кнопки подключаются параллельно, никаких последовательных соединений!
• Если используется много LED-светильников - проверьте суммарный пусковой ток; если он близок к 160 А, рассмотрите использование дополнительного пускателя
