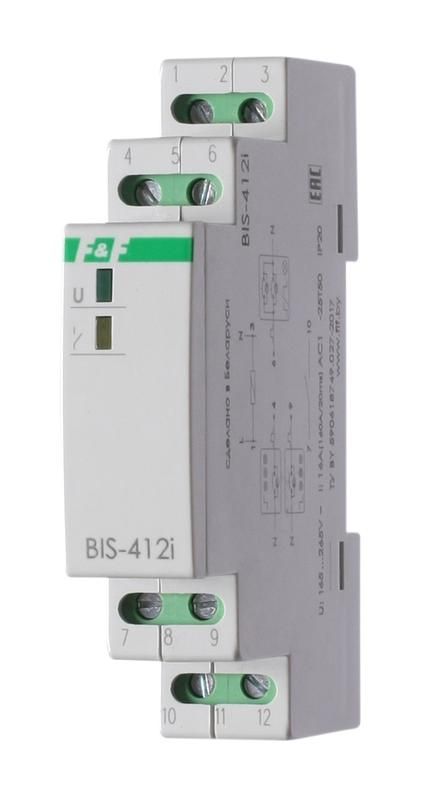

Реле импульсное BIS-412i (установка на DIN-рейку; для группового режима работы; нагрузки с больш. пусков. током (160А/20мс)) F&F EA01.005.018 Евроавтоматика

Реле импульсное BIS-412i от Евроавтоматика - устройство для централизованного управления нагрузкой через несколько кнопочных выключателей. Подходит для включения и выключения света, оборудования и других потребителей с высокими пусковыми токами. Устанавливается на DIN-рейку, работает от сети 220 В переменного тока.

Назначение и область применения

Реле импульсное BIS-412i предназначено для управления одним потребителем - например, освещением, нагревательным оборудованием или бытовой техникой - из нескольких точек одновременно. Каждый выключатель просто замыкает цепь на долю секунды, и реле переключает состояние нагрузки: включилось - остаётся включённой, выключилось - остаётся выключенной. Это удобно для длинных коридоров, многоэтажных домов, офисов и помещений с несколькими выходами.

Подходит для систем, где требуется групповое управление: один сигнал с любой из трёх кнопок меняет состояние всей системы. Особенно эффективно при использовании с LED-освещением, которое часто имеет большой начальный ток.

Технические характеристики

• Напряжение питания: 220 В переменного тока
• Коммутируемый ток: 16 А (номинальный)
• Максимальная мощность нагрузки: 1000 В·А
• Кратковременная перегрузка: до 160 А длительностью 20 мс (при запуске нагрузки)
• Тип контакта: 1 нормально разомкнутый (NO)
• Способ подключения: винтовые зажимы
• Количество управляющих входов: 3 независимых
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемое место: 1 модуль DIN
• Глубина монтажа: 65 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, допускаются колебания влажности)

Совместимость и монтаж

Реле импульсное BIS-412i легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно зачистить провода на 6–8 мм и затянуть их плотно. Никаких специальных инструментов не требует.

На входы управления можно подключать до трёх кнопочных выключателей параллельно - даже с подсветкой. Они работают как обычные рубильники: замыкают цепь на момент нажатия, после чего реле само сохраняет текущее состояние. Главное условие - все кнопки должны быть подключены именно к входам реле, а не последовательно друг с другом.

Выходной контакт рассчитан на нагрузку до 16 А. Прямое подключение двигателей, мощных насосов или сварочных аппаратов не рекомендуется - они могут вызвать постоянную перегрузку.

Безопасность и стандарты

Реле импульсное BIS-412i соответствует европейским директивам:

• 2014/30/EU - ЭМИ (электромагнитная совместимость)
• 2014/35/EU - безопасность низковольтного оборудования

Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим элементам внутри корпуса, однако устройство нельзя устанавливать во влажных помещениях, на улице или там, где возможна попадание жидкости или пыли.

Преимущества

• Три входа позволяют управлять одной нагрузкой из трёх разных точек без сложной проводки
• Не требует постоянного питания для хранения состояния - работает на механическом принципе переключения
• Поддерживает кнопочные выключатели с подсветкой - не возникает помех или ложных срабатываний
• Выдерживает кратковременные пики тока до 160 А - идеально для LED-ламп и энергосберегающих источников света
• Минимальная глубина монтажа (65 мм) позволяет устанавливать в компактных распределительных щитках

Ограничения применения

• Не предназначен для постоянной нагрузки выше 16 А - превышение вызывает перегрев и отказ
• Имеет степень защиты IP20 - нельзя применять в условиях повышенной влажности, пыли, на улице или в производственных цехах без дополнительной защиты
• Не обеспечивает автоматического отключения при аварии - необходимо дополнительно устанавливать автоматы или УЗО
• Не подходит для управления несколькими независимыми нагрузками - одно реле = одна группа
• Чувствителен к скачкам напряжения - при частых просадках или перенапряжениях срок службы снижается

Примеры использования

• Освещение в многоквартирном доме: три выключателя у входа, на лестнице и у спальни - любая кнопка включает/выключает свет
• Производственный участок: кнопки установлены у каждой машины - оператор может включить оборудование с любого места
• Офисное помещение: два выключателя у дверей, один у стола - удобное управление люминесцентными светильниками
• LED-подсветка потолка: реле справится с пиковым током при старте массива светодиодов, которые обычно имеют импульсы до 120–160 А

Практические советы

• Выбирая реле импульсное BIS-412i, проверьте суммарную мощность всех подключаемых ламп - она должна быть ниже 1000 В·А
• При подключении кнопок используйте медные провода сечением не менее 1,5 мм2 - особенно если длина линии более 10 метров
• Обязательно установите автоматический выключатель перед реле - он защитит его от перегрузки и короткого замыкания
• Не смешивайте в одном контуре кнопки с подсветкой и без - лучше сделать отдельные группы, чтобы избежать мерцания
• Проверьте посадочный размер DIN-рейки - некоторые модели отличаются по форме, хотя ширина стандартизирована
• При работе в холодных помещениях (+5…–25 C) давайте реле адаптироваться к температуре минимум 30 минут перед первым включением
