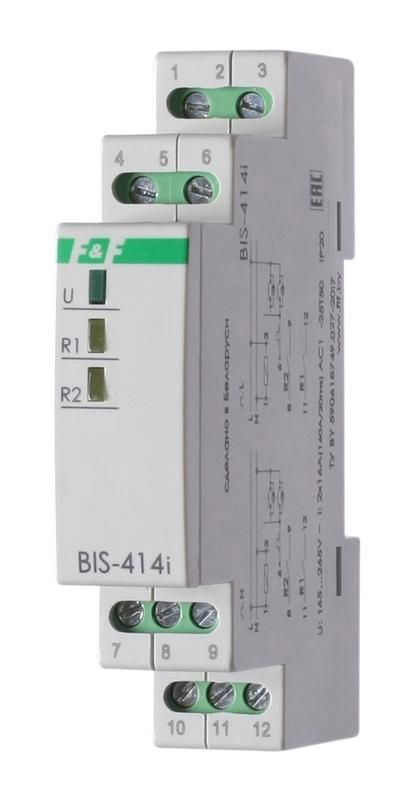

Реле импульсное BIS-414i (установка на DIN-рейку; управление двумя нагрузками; для нагрузки с больш. пусков. током (160А/20мс)) F&F EA01.005.020 Евроавтоматика

Реле импульсное BIS-414i от Евроавтоматика - устройство для удалённого управления двумя нагрузками через один импульсный сигнал, например, включение света из нескольких точек. Устанавливается на DIN-рейку, рассчитано на переменный ток 220 В и подходит для систем освещения, бытовых и промышленных электроустановок.

Назначение и область применения

Реле импульсное BIS-414i предназначено для группового переключения двух независимых нагрузок с помощью кнопочных выключателей, установленных в разных местах. Подходит для управления освещением в длинных коридорах, лестницах, больших помещениях, где требуется включить/выключить свет из нескольких точек. Также применяется в системах автоматизации: управление конвейерами, насосами, вентиляцией, когда важно сохранять состояние нагрузки после отпускания кнопки.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 220 В
• Номинальный ток каждой нагрузки: 16 А
• Общая максимальная мощность: 2000 Вт
• Количество нормально открытых контактов: 2 (2NO)
• Импульсная нагрузка: до 160 А в течение 20 мс (для компенсации пусковых токов ламп и светодиодов)
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку шириной 35 мм
• Ширина устройства: 1 модуль DIN
• Глубина монтажа: 65 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Число фаз: 1

Совместимость и монтаж

Реле импульсное BIS-414i совместимо с любыми кнопочными выключателями без фиксации - обычными, с подсветкой или с механическими задержками. Для подключения достаточно запитать реле от сети 220 В и подсоединить два выключателя параллельно к входу управления. Каждый выход реле подключается к своей нагрузке: одна группа - к первому контакту, вторая - ко второму. Монтаж выполняется на стандартную DIN-рейку. Габариты позволяют установить несколько таких реле рядом без перегрева. Обязательно соблюдайте посадочный размер 65 мм глубины шкафа.

Безопасность и стандарты

Реле импульсное BIS-414i соответствует требованиям европейских директив: 2014/30/EU (EMC - электромагнитная совместимость) и 2014/35/EU (низковольтное оборудование). Гальваническая развязка между управляющей цепью и силовыми контактами обеспечивает безопасность при работе с высоким напряжением. Наличие защиты от скачков тока позволяет использовать устройство даже при подключении чувствительной нагрузки, такой как LED-освещение.

Преимущества

• Управление двумя нагрузками одним импульсом - экономия проводов и места в распределительном щите
• Поддержка кнопок с подсветкой - не требует дополнительных резисторов или схем
• Высокий импульсный ток (160 А / 20 мс) - надёжно работает с люминесцентными и светодиодными источниками света
• Отсутствие механической памяти контактов - состояние нагрузки сохраняется за счёт внутренней логики, а не физического положения
• Малая занимаемая площадь - всего 1 модуль DIN

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным напряжением 220 В
• Защита IP20 исключает использование во влажных средах, на улице или в пыльных помещениях без дополнительной защиты
• Не имеет функции таймера или последовательного включения - каждое нажатие просто меняет состояние нагрузки
• Не рекомендовано для нагрузок выше 16 А длительно - превышение вызывает перегрев и отказ
• Не подходит для управления двигателями с высоким моментом старта без предварительной проверки пусковых токов

Примеры использования

• Освещение лестницы: три кнопки на каждом этаже управляют одной группой светильников
• Производственный участок: две группы оборудования включаются/выключаются с пультов оператора и аварийной кнопки
• Жилое помещение: управление светом в спальне с кровати и у входа
• Система “умный дом”: интеграция с кнопками интерфейса без необходимости сложной прошивки

Практические советы

• При использовании LED-ламп с малым потреблением - проверьте, чтобы суммарная мощность всех ламп не превышала 2000 Вт
• Если используется более трёх кнопок - все они должны быть подключены параллельно к одному входу; лишние контакты не влияют на работу
• При монтаже в металлический шкаф - убедитесь, что корпус реле не соприкасается с заземлёнными элементами
• Для долгой службы - избегайте установки рядом с нагревательными элементами или трансформаторами
• Проверяйте целостность винтовых зажимов при первой настройке - плохой контакт вызывает нагрев и срабатывание защиты
