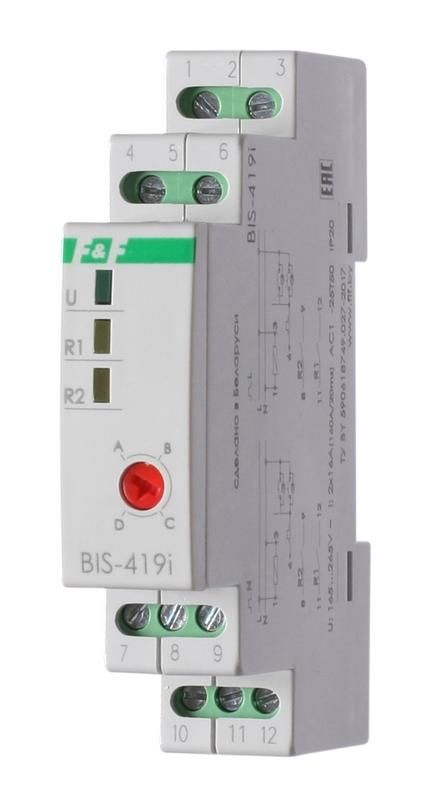

Реле импульсное BIS-419i (установка на DIN-рейку; 4 режима работы; управление двумя нагрузками; для нагрузки с больш. пусков. током (160А/20мс)) F&F EA01.005.021 Евроавтоматика

Реле импульсное BIS-419i - устройство для удалённого и многоточечного управления двумя нагрузками с помощью кнопочных выключателей. Подходит для включения/выключения света, оборудования и других потребителей с высоким пусковым током. Бренд Евроавтоматика, артикул ea01.005.021.

Назначение и область применения

Реле импульсное BIS-419i предназначено для группового переключения нагрузок через один управляющий сигнал. Позволяет включать и выключать устройства - например, освещение, вентиляцию или оборудование - из нескольких точек, используя обычные кнопочные выключатели. Особенно эффективно там, где требуется частое переключение с большими пусковыми токами: светодиодные лампы, галогенные лампы, трансформаторы, насосы, компрессоры.

Технические характеристики

• Тип: бистабильное реле импульсное
• Напряжение питания: 220 В переменного тока (AC)
• Номинальный ток: 16 А на каждый контакт
• Максимальный ток нагрузки: 2 × 16 А (32 А суммарно)
• Кратковременная перегрузка: до 160 А / 20 мс - позволяет коммутировать нагрузки с высоким пусковым током
• Максимальная мощность: 2000 Вт
• Количество нормально-открытых контактов: 2
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Глубина монтажа: 65 мм
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защищено от прикосновений, но не от пыли и влаги
• Диапазон рабочих температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Количество фаз: 8 - указывает на совместимость с многофазными системами управления, хотя само реле работает в однофазной сети 220 В

Совместимость и монтаж

Реле импульсное BIS-419i устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Каждый из двух выходов может управлять своей нагрузкой. Управление происходит через импульсы на входе: достаточно замкнуть кнопку на долю секунды - реле переключится в противоположное состояние. Можно подключить несколько кнопок параллельно - все они будут работать как единый управляющий контур. Работает с кнопками с подсветкой - внутренняя цепь не требует дополнительного питания.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (EMC) и 2014/35/EU (низкое напряжение)
• Защита IP20 исключает использование во влажных или пыльных средах - только внутри распределительных щитов
• Не имеет механической памяти состояния - после отключения питания реле остаётся в последнем положении

Преимущества

• Четыре режима работы позволяют настраивать поведение под задачу: включение по первому импульсу, чередование, сброс и другие
• Выдерживает кратковременные пики тока до 160 А - идеально для современного LED-освещения и индуктивных нагрузок
• Поддерживает подключение нескольких кнопок без усложнения схемы
• Низкая тепловая нагрузка благодаря полупроводниковой коммутации - меньше нагрева, чем у механических реле
• Занимает всего 1 модуль DIN - экономия места в щите

Ограничения применения

• Не предназначен для постоянной работы при токе выше 16 А - превышение вызовет перегрев и отказ
• IP20 - нельзя использовать вне закрытых шкафов, в сырых помещениях или на улице
• Не работает с постоянным током - только переменный 220 В
• Отсутствие сохранения состояния при аварийном отключении - если питание пропало, реле запомнит своё положение, но система управления должна учитывать этот факт
• Не рекомендовано для нагрузок с длительным пусковым током более 20 мс - риск повреждения силовых элементов

Примеры использования

• Освещение в длинном коридоре - три кнопки на каждом этаже и в конце прохода
• Управление светом в спальне: две кнопки у кровати и одна у двери
• Включение вытяжки в туалете по команде с входной двери
• Компрессоры, насосы, световые рекламные баннеры с высоким пусковым током
• Системы автоматизации в жилых домах и офисах с использованием кнопочных пультов вместо традиционных выключателей

Практические советы

• При подборе кнопок убедитесь, что их номинальный ток не ниже 1 А - даже маломощные кнопки должны выдерживать импульсный ток управления
• Избегайте прокладки управляющих проводов рядом с силовыми - возможны помехи, особенно при работе с чувствительной электроникой
• Проверьте посадочный диаметр клемм - он рассчитан на провода до 2,5 мм2; более толстые провода могут не войти
• Если используется LED-освещение с драйверами - проверьте, чтобы пусковой ток не превышал 160 А / 20 мс. Некоторые модели LEDs имеют большие пики - лучше протестировать на практике
• При монтаже в щитах с высокой плотностью компонентов учтите глубину 65 мм - обеспечьте свободный доступ к клеммам
• Для сложных сценариев (например, “вкл-выкл” по времени) используйте внешний контроллер - BIS-419i сам по себе не умеет тайминги
