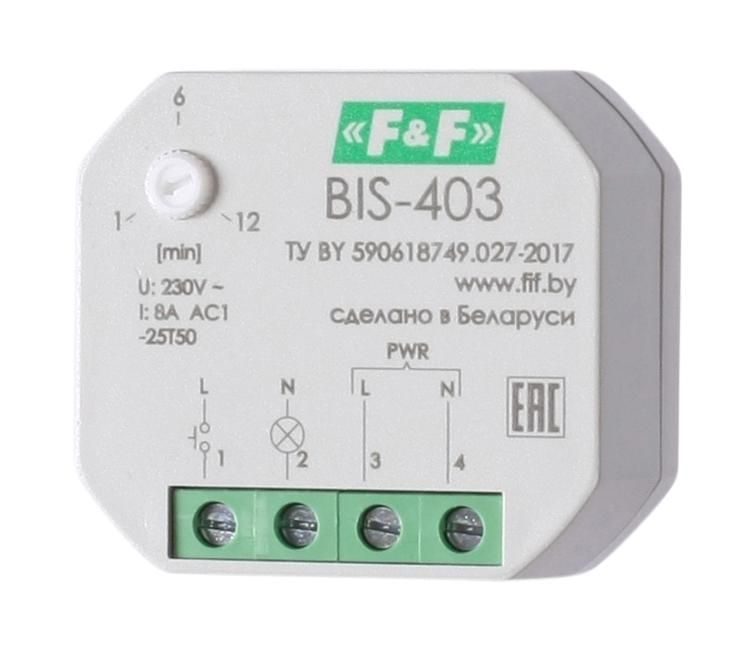

Реле импульсное BIS-403 (230В 8А 1Z с лестничным автоматом в монтаж. коробку d60мм) F&F EA01.005.004 Евроавтоматика

Реле импульсное BIS-403 - это встраиваемое устройство с таймером и функцией лестничного автомата, предназначенное для управления освещением и другими нагрузками из нескольких точек. Бренд Евроавтоматика реализует эту модель в компактной монтажной коробке диаметром 60 мм, что делает её удобной для установки в распределительных щитках. Артикул ea01.005.004 соответствует версии с питанием 230 В AC и коммутируемым током 8 А.

Назначение и область применения

Реле импульсное BIS-403 используется для управления одним источником света или другой нагрузкой (до 1000 Вт) с возможностью включения и выключения из нескольких мест - например, у входа и выхода лестницы, в длинном коридоре или в помещении с несколькими дверями. Устройство работает как «лестничный автомат»: один нажатий кнопки включает нагрузку, второй - выключает; если за время настройки (1–15 минут) никто не нажмёт кнопку снова - нагрузка отключится автоматически. Подходит для жилых домов, офисов, общественных зданий, где важно экономить энергию и избежать забытого включённого света.

Технические характеристики

• Род тока: переменный (AC), 230 В
• Коммутируемый ток: 8 А (максимальная мощность - 1000 Вт)
• Тип контакта: одно нормально открытое (1 NO)
• Диапазон выдержки времени: 1–15 минут (настраивается поворотным переключателем)
• Способ монтажа: встраиваемый в монтажную коробку диаметром 60 мм
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Рабочая температура: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с повышенной влажностью)
• Ручное управление: да - можно вручную включить/выключить нажатием кнопки
• Число фаз: одна
• Нормативные требования: соответствие директивам ЕС 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование)

Совместимость и монтаж

Реле импульсное BIS-403 совместимо с любыми кнопочными выключателями, в том числе с подсветкой - благодаря специальной схеме внутри устройства. Для монтажа требуется стандартная круглая монтажная коробка диаметром 60 мм. Устройство вставляется внутрь коробки и фиксируется с помощью зажимов. Клеммы для подключения проводов расположены сбоку - доступны после снятия крышки. Напряжение питания подаётся на клеммы L/N, нагрузка подключается к клемме NO и N. Обязательно соблюдать полярность при подключении. Монтаж допускается только в сухих помещениях, так как степень защиты IP40 не предполагает защиту от влаги.

Безопасность и стандарты

Реле импульсное BIS-403 сертифицировано по европейским стандартам: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Это гарантирует надёжную работу в условиях электромагнитных помех и безопасность при использовании в бытовых и промышленных сетях. Устройство не содержит опасных напряжений вне рабочего цикла, однако при работе с проводами необходимо отключать питание - как требуют правила электробезопасности.

Преимущества

• Не требует постоянного напряжения на выключателях - работают даже обычные кнопочные выключатели без подсветки
• Имеет память состояния контакта - после отключения питания сохраняет последнее состояние (вкл./выкл.)
• Поддерживает одновременное подключение нескольких кнопочных выключателей - до 10 штук в зависимости от сечения провода
• Настройка времени выключения - от 1 до 15 минут - позволяет гибко адаптировать режим под нужды объекта
• Компактный форм-фактор - легко встраивается в существующую проводку без замены шкафа

Ограничения применения

• Нельзя использовать для нагрузок свыше 8 А (1000 Вт) - риск перегрева и выхода из строя
• Не предназначено для влажных сред (IP40 не защищает от брызг и влаги); запрещена установка в ванных, банях, на улице
• Не подходит для частого включения-выключения более 10 раз в час - снижает срок службы механических элементов
• Не имеет резервного питания - при отключении электросети теряется текущее время таймера (но сохраняется состояние контакта)
• Не совместимо с dimmer’ами, регуляторами яркости или индуктивными нагрузками (например, трансформаторами)

Примеры использования

• Освещение в многоэтажном подъезде - кнопки у каждой двери, свет горит 10 минут после последнего нажатия
• Складские проходы - включение света при входе, автоматическое выключение через 5 минут
• Общественные туалеты - кнопка у входа, свет гаснет сам через 3 минуты
• Гаражи и кладовые - два выключателя: у двери и у внутренней стены, чтобы не возвращаться за выключателем

Практические советы

• Выбирайте выключатели с минимальным током потребления - особенно если используете модели с подсветкой, чтобы не перегрузить входную цепь реле
• При подключении нескольких кнопок проверьте суммарное сечение проводов - рекомендовано не менее 1,5 мм2 для надёжной передачи сигнала
• Перед первым включением установите таймер на максимальное значение (15 мин) - так легче протестировать работу системы
• Если свет не выключается - проверьте, не заклинило ли кнопку; возможно, она остаётся замкнутой
• При ремонте или замене - всегда отключайте питание! Реле не имеет автономного отключения
• Для долгой службы избегайте установки рядом с нагревательными приборами - температура выше +50 C сокращает срок службы электроники
