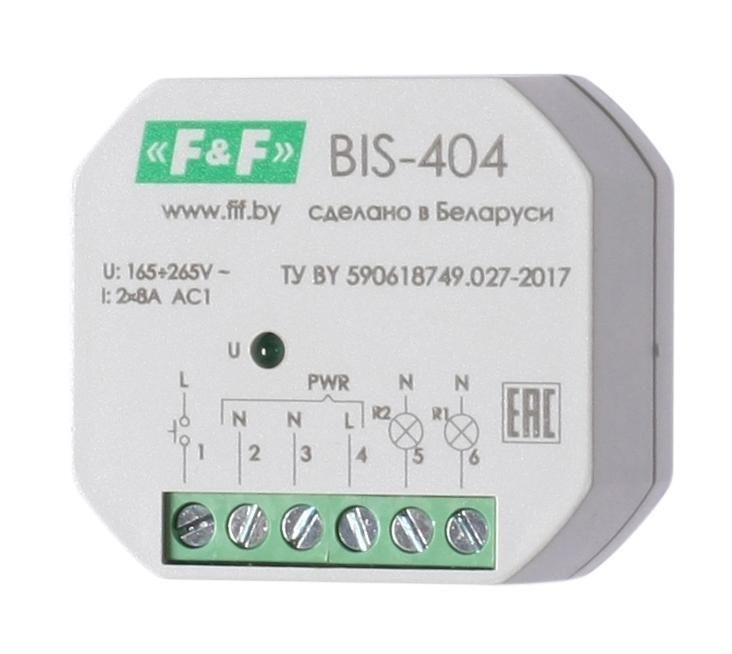

Реле импульсное BIS-404 (управление двумя нагрузками; для установки в монтажную коробку 230В 2х5А 2х1Z IP40) F&F EA01.005.006 Евроавтоматика

Реле импульсное BIS-404 от Евроавтоматика - устройство для управления двумя нагрузками с помощью импульсных сигналов, устанавливается в монтажную коробку диаметром 60 мм. Подходит для организации много точечного управления светом или другим оборудованием, работающим от сети 230 В AC.

Назначение и область применения

Реле импульсное BIS-404 предназначено для управления двумя независимыми нагрузками (например, группой светильников или бытовыми приборами) через несколько выключателей, расположенных в разных местах. Управление происходит не постоянным положением выключателя, а кратковременным импульсом - достаточно нажать кнопку один раз, чтобы включить, ещё раз - чтобы выключить. Это особенно удобно в длинных коридорах, лестницах, больших помещениях или зонах с несколькими выходами.

Подходит для систем освещения, где требуется управление из трёх и более точек. Также может использоваться для управления вентиляцией, насосами или другими устройствами, требующими двухканального включения/выключения.

Технические характеристики

• Род тока: переменный (AC), 230 В
• Номинальный ток: 8 А на каждый контакт (всего 2 канала)
• Максимальная мощность нагрузки: 1000 Вт на канал
• Количество контактов: 2 нормально открытых (2NO)
• Способ монтажа: встраиваемый, глубина 20 мм
• Тип подключения: винтовые клеммы
• Индикация: светодиодная - показывает текущее состояние каждого канала
• Диапазон температур: от -25 C до +50 C
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - для использования в закрытых помещениях с умеренным климатом
• Ручное управление: есть - позволяет вручную перевести контакты в нужное состояние
• Количество фаз: одна

Совместимость и монтаж

Реле импульсное BIS-404 устанавливается в стандартную круглую монтажную коробку диаметром 60 мм. Глубина корпуса - всего 20 мм, что позволяет использовать его даже в тонких стенах. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Нагрузочные провода подключаются к выводам L1/L2 (на каждую нагрузку), управляющие - к входам S1/S2. Каждый канал работает автономно.

Выключатели можно подключать параллельно - любое количество кнопочных выключателей без фиксации (или с фиксацией) работают с одним реле. Можно применять выключатели с подсветкой - реле совместимо с такими цепями.

Не используйте автоматические выключатели или диммеры на входе - они нарушают работу импульсного принципа.

Безопасность и стандарты

Реле импульсное BIS-404 соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность оборудования низкого напряжения). Применяется в соответствии с требованиями ПУЭ для внутренних помещений. IP40 обеспечивает защиту от доступа к токоведущим частям случайными предметами, но не защищает от влаги - не устанавливайте в сырых помещениях, банях, на улице.

Преимущества

• Управление двумя нагрузками с одного устройства - экономия места в распределительной коробке
• Работает с обычными кнопками без фиксации - не нужны проходные переключатели
• Светодиодная индикация - сразу видно, включен или выключен каждый канал
• Поддержка выключателей с подсветкой - не требует доработки схемы
• Ручное управление - возможность принудительно включить/выключить при необходимости
• Нет механической памяти состояния - надёжно работает после отключения питания

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только 230 В AC
• IP40 - нельзя использовать во влажных средах, на улице, в подвале без сушки
• Максимальная мощность - 1000 Вт на канал; не подходит для мощных нагревательных приборов (электрокотлы, тепловые завесы)
• Не имеет функции таймера, димминга или программирования - только импульсное включение/выключение
• Требует правильного подключения выключателей - при ошибке в схеме реле будет работать некорректно

Примеры использования

• Освещение лестницы: три выключателя - у входа, на первом пролёте, на втором - все управляют одной группой светильников
• Зал с двумя зонами: один канал - основное освещение, второй - декоративная подсветка; управление из комнаты и с выхода
• Производственный участок: два станка, которые включаются/выключаются с пульта оператора и с запасного пункта
• Система вентиляции: две вытяжки, управляемые с кухни и с туалета

Практические советы

• При монтаже проверьте, что провода от выключателей не задевают другие элементы - помехи могут вызвать ложные срабатывания
• Используйте медные провода сечением не менее 1,5 мм2 для нагрузки и 0,75 мм2 для управления
• Если реле часто срабатывает - проверьте качество контактов в выключателях; плохой контакт может не передать достаточный импульс
• При установке в новостройках - заранее продумайте схему: лучше сделать разводку под импульсные реле, чем потом менять проводку
• При ремонте - не путайте контакты L1/L2 и S1/S2; перепутанная схема приведёт к отказу одного из каналов
• Реле BIS-404 от Евроавтоматика - это надёжное решение для жилых и коммерческих объектов, но не для промышленных систем с высокой частотой переключений (более 10 раз в час)
