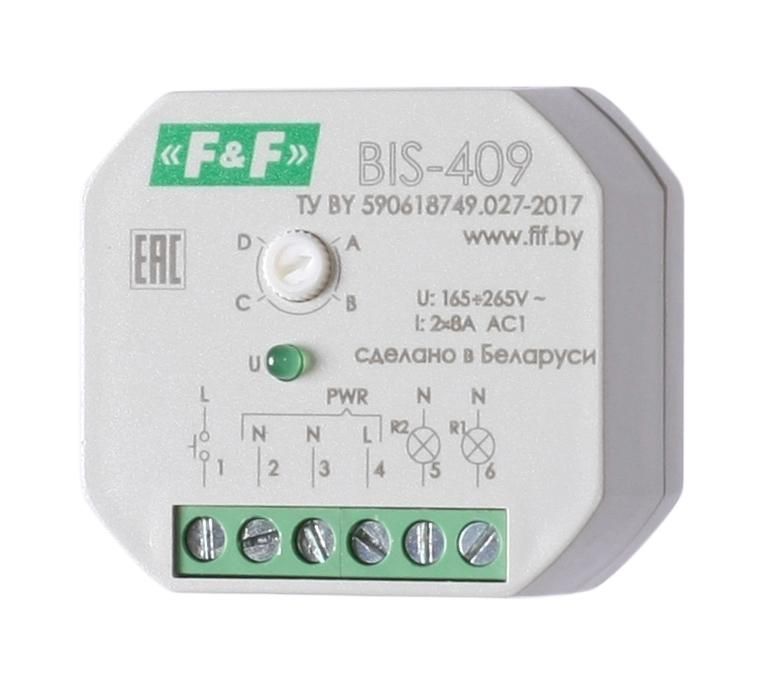

Реле импульсное BIS-409 (4 функции; управление двумя нагрузками; для установки в монтаж. коробку d60мм) F&F EA01.005.009 Евроавтоматика

Реле импульсное BIS-409 от Евроавтоматика - устройство для удалённого управления двумя нагрузками (например, светом или оборудованием) с помощью обычных кнопочных выключателей. Подходит для установки в стандартную монтажную коробку диаметром 60 мм, работает от сети 220 В переменного тока. Артикул ea01.005.009.

Назначение и область применения

Реле импульсное BIS-409 предназначено для группового включения и выключения двух независимых нагрузок - например, освещения в коридоре и на лестнице, или оборудования на участке цеха. Управление происходит через любое количество кнопочных выключателей, установленных в разных точках. Каждое нажатие кнопки меняет состояние нагрузки на противоположное: если была включена - выключится, и наоборот. Это удобно для помещений с несколькими выходами, длинных коридоров, многоэтажных зданий и объектов с распределённым управлением.

Технические характеристики

• Род тока: переменный (AC) 220 В
• Коммутируемый ток: 8 А на каждый контакт (всего 16 А суммарно)
• Максимальная мощность лампы: 1000 Вт на одну нагрузку
• Количество контактов: два нормально-открытых (НО) - каждая группа управляет своей нагрузкой
• Способ монтажа: встраиваемый, в монтажную коробку диаметром 60 мм
• Глубина монтажа: 20 мм
• Количество фаз: одна
• Диапазон рабочих температур: от -25 C до +50 C
• Индикация: светодиодная - горит при активном состоянии одного из реле
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, не герметична
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с возможностью повышенной влажности
• Нормативные требования: соответствует директивам ЕС 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование)

Совместимость и монтаж

Реле импульсное BIS-409 устанавливается в стандартную круглую монтажную коробку диаметром 60 мм. Глубина корпуса всего 20 мм - позволяет использовать даже компактные коробки. Для подключения используются клеммы на задней стенке устройства. На вход подаются сигналы от кнопочных выключателей (без самовозврата), которые можно подключить параллельно в нескольких точках. Нагрузки подсоединяются к двум отдельным выходным контактам. Обязательно соблюдать полярность при подключении - хотя реле не требует ноля на управляющих проводах, питание 220 В подаётся на клеммы L/N. Индикатор показывает текущий статус одной из нагрузок - он не указывает, какая именно включена, лишь факт наличия тока.

Безопасность и стандарты

Реле импульсное BIS-409 сертифицировано по европейским стандартам EMC и низковольтного оборудования. Защита IP20 исключает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги - поэтому не применяется во влажных помещениях без дополнительной защиты. Климатическое исполнение УХЛ4 допускает работу в неотапливаемых помещениях при минусовой температуре, что важно для чердачных, гаражных или внешних щитовых. Мощность коммутации 8 А на канал обеспечивает безопасную работу с лампами накаливания, LED-светильниками и маломощными нагревателями.

Преимущества

• Управление двумя нагрузками одним управляющим контуром - экономия на проводке и выключателях
• Поддержка кнопок с подсветкой - не требуется дополнительный источник питания для подсветки
• Четыре режима работы - позволяют выбирать поведение системы (например, включение по первому нажатию, сброс после второго и т.д.)
• Отсутствие механических запоминающих элементов - надёжность выше, чем у старых механических реле
• Небольшая глубина монтажа - легко встраивается в существующие штробы и коробки

Ограничения применения

• Не подходит для управления нагрузками более 8 А на один канал - превышение вызовет перегрев и отказ
• IP20 - нельзя устанавливать в сырых, пыльных или на улице без дополнительного кожуха
• Нет сохранения состояния при отключении питания - при аварийном отключении электросети реле вернётся в начальное положение (обе нагрузки выключены)
• Не предназначен для частой коммутации (более 10–15 раз в час) - снижает срок службы контактов
• Только однофазное питание - не используется в трёхфазных системах

Примеры использования

• Освещение в многоквартирном доме: три кнопки у входа, на лестнице и в конце коридора - все управляют одним светильником
• Цеховое оборудование: две группы машин, управляемые с двух операторских пунктов
• Система “пришёл - включил, ушёл - выключил”: кнопки у дверей в комнату, спальню, кладовку
• Зональное освещение в офисе: одна группа - потолочные светильники, другая - подсветка стола

Практические советы

• Выбирайте кнопочные выключатели без самовозврата - они должны удерживать замыкание только на время импульса (0,2–0,5 сек)
• Проверьте посадочный диаметр монтажной коробки перед покупкой - BIS-409 требует точно 60 мм
• Если используете LED-светильники с драйверами - убедитесь, что их пусковой ток не превышает 8 А
• При подключении нескольких кнопок - делайте параллельное соединение, последовательное не работает
• Не забудьте про заземление корпуса монтажной коробки - хоть само реле не требует PE, металлическая коробка должна быть заземлена
• Для сложных сценариев (например, “вкл. по первой кнопке, выкл. по второй”) проверьте режим работы в инструкции - четыре функции требуют правильной перемычки внутри устройства
