Реле импульсное BIS-414 (управление двумя нагрузками; монтаж на DIN-рейке 230В 2х8А 2х1Z IP20) F&F EA01.005.005 Евроавтоматика

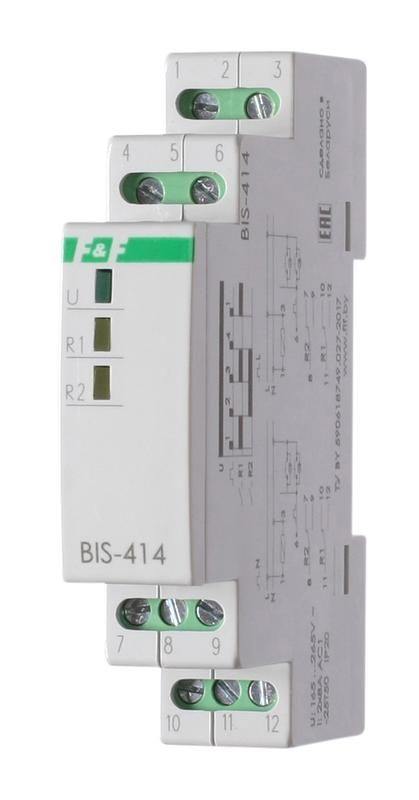

Реле импульсное BIS-414 от Евроавтоматика - устройство для удалённого управления двумя нагрузками через кнопочные выключатели, установленное на DIN-рейке. Подходит для организации света и электрооборудования из нескольких точек, например, в коридорах, лестницах или больших помещениях.

Назначение и область применения

Реле импульсное BIS-414 предназначено для управления двумя независимыми нагрузками - например, группами освещения, вентиляторами или розетками - с помощью обычных кнопочных выключателей. Каждое нажатие любой кнопки меняет состояние всех подключённых нагрузок: если они были включены - выключаются, и наоборот. Это позволяет управлять оборудованием из трёх, пяти и более мест без сложной проводки. Устройство работает в системах, где требуется простое и надёжное последовательное включение/выключение, например, в жилых домах, офисах, торговых залах и производственных помещениях.

Технические характеристики

• Род тока: переменный (AC), 220 В
• Коммутируемый ток: 8 А на каждый канал (в сумме 2×8 А)
• Максимальная мощность нагрузки: 1000 Вт на канал
• Тип контактов: 2 нормально открытых (НО) / 2 нормально закрытых (НЗ) - гальванически развязанные
• Способ монтажа: на DIN-рейку шириной 35 мм
• Глубина установки: 60 мм
• Ширина устройства: 1 модуль (17,5 мм)
• Диапазон рабочих температур: от -25 C до +50 C
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды
• Индикация: светодиодная - показывает текущее состояние выходов
• Количество фаз: однофазное
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещении
• Ручное управление: есть - можно вручную перевести контакты механически

Совместимость и монтаж

Реле импульсное BIS-414 совместимо с любыми кнопочными выключателями без фиксации - даже с подсветкой. Выключатели подключаются параллельно к входным клеммам реле. Для монтажа достаточно защёлкнуть устройство на стандартной DIN-рейке. Габариты позволяют установить несколько таких реле в одном распределительном щите. Обязательно соблюдайте посадочный размер: глубина 60 мм требует достаточного свободного места внутри шкафа. Напряжение питания 220 В AC подаётся на соответствующие клеммы - не путать с клеммами нагрузки. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Реле импульсное BIS-414 соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность низковольтного оборудования). Гальваническая развязка между управляющей цепью и силовыми контактами обеспечивает безопасность при работе с высокими потенциалами. Устройство не содержит опасных компонентов, не требует специального обслуживания.

Преимущества

• Управление двумя нагрузками одним сигналом - экономия на количестве реле и проводах
• Поддержка кнопок с подсветкой - не возникает помех и ложных срабатываний
• Механический ручной переключатель - возможность вмешательства при отказе автоматики
• Светодиодная индикация - наглядное отображение состояния каждого канала
• Небольшая ширина - легко размещается в плотных щитах

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 исключает использование вне закрытых щитов
• Максимальный ток 8 А на канал - нельзя использовать для мощных нагревателей, насосов выше 1000 Вт
• Нет сохранения состояния после отключения питания - при аварийном отключении реле вернётся в начальное положение
• Не подходит для частого импульсного управления (более 10–15 раз в минуту) - возможен перегрев контактов
• Только для переменного тока - не работает с постоянным током (DC)

Примеры использования

• Освещение в длинном коридоре - три кнопки на каждом этаже и в конце прохода
• Управление светом в спальне: две клавиши у кровати и одна у двери
• Включение двух групп LED-ламп на производстве - одной кнопкой включаются все
• Система “пришёл - включилось, ушёл - выключилось” с использованием датчиков движения, подключённых через кнопочные интерфейсы

Практические советы

• Выбирайте кнопочные выключатели с минимальным током коммутации - лучше 0,5 А, чтобы не перегружать вход реле
• Проверьте посадочный размер шкафа перед покупкой - глубина 60 мм требует минимум 70–80 мм свободного пространства
• Не используйте реле для управления двигателями, трансформаторами или люминесцентными лампами с ЭПРА - возможны скачки тока
• Если нужна память состояний после отключения - выбирайте другую модель; BIS-414 её не имеет
• При подключении нескольких реле в один щит - учтите суммарную тепловую нагрузку и обеспечьте вентиляцию
