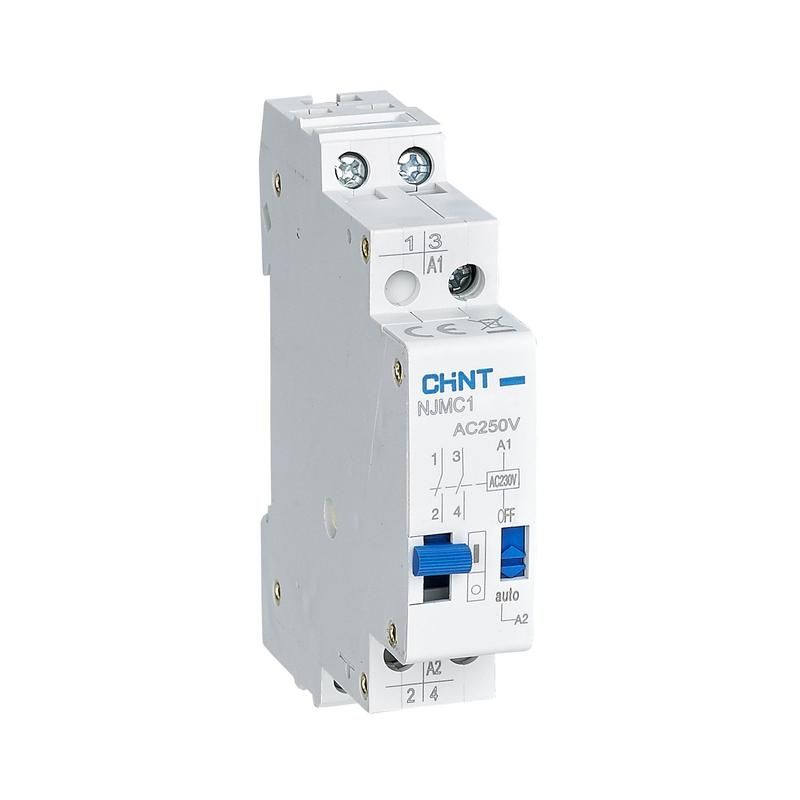

Реле импульсное NJMC1-16/2P AC 230В (R) от CHINT - устройство для управления нагрузками через одиночные импульсы кнопочных выключателей по двухпроводной линии. Подходит для систем освещения и других слаботочных нагрузок в жилых, офисных и промышленных помещениях.

Назначение и область применения

Реле импульсное NJMC1-16/2P AC 230В (R) используется там, где необходимо управлять одной нагрузкой (например, светильником или группой светильников) с нескольких точек - например, с входа, выхода и середины коридора. В отличие от обычных реле, оно не требует постоянного замыкания цепи: достаточно одного короткого импульса от кнопки, чтобы переключить состояние - включить или выключить. Это особенно удобно в длинных коридорах, лестницах, больших залах и на объектах с несколькими входами.

Технические характеристики

• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 16 А
• Тип тока: переменный (AC) - работает только с сетью 50/60 Гц, не предназначен для постоянного тока
• Количество переключающих контактов: один (1), двуполюсный (2P) - управляет двумя проводами фазы одновременно
• Количество нормально открытых контактов: 0 - контактная группа меняет состояние при каждом импульсе, не имеет “состояния покоя”
• Ширина модуля: 18 мм - занимает одну позицию на DIN-рейке
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды и пыли
• Механический ресурс: 1 млн циклов включения/выключения
• Электрический ресурс: 100 тыс. циклов при нагрузке 16 А
• Напряжение срабатывания: 85–110% от номинала (230 В) - надёжно реагирует даже при колебаниях сети
• Продолжительность импульса: от 50 мс до 1 сек - подходит для стандартных кнопочных выключателей

Совместимость и монтаж

Реле импульсное NJMC1-16/2P AC 230В (R) монтируется на стандартную DIN-рейку 35 мм. Для работы требуется подключение:

• Катушка управления - к двум проводам кнопочных выключателей (параллельно соединённые кнопки)
• Контакты - к нагрузке (фаза и ноль), так как реле двуполюсное, оба провода переключаются

Не используйте реле с постоянным током - оно рассчитано исключительно на переменный ток 230 В. Кнопочные выключатели должны быть без самовозврата (обычные механические кнопки).

Безопасность и стандарты

Реле соответствует требованиям безопасности для внутренней установки в электроустановках. Степень защиты IP20 обеспечивает безопасность при монтаже в распределительных щитах. Максимальное рабочее напряжение сети - 250 В, что ниже предела 415 В для всей серии NJMC1, поэтому использование в бытовых и промышленных сетях 220–230 В полностью допустимо.

Преимущества

• Управление с любого количества кнопок - не нужны сложные схемы с проходными выключателями
• Низкое энергопотребление - катушка активируется лишь на долю секунды
• Высокий ресурс - 1 млн механических циклов гарантируют долгую службу
• Компактность - ширина 18 мм позволяет разместить несколько реле в одном щите
• Надёжное срабатывание при колебаниях напряжения - работает при снижении до 85% от 230 В

Ограничения применения

• Не применяйте в средах с высокой запылённостью или влажностью - IP20 не защищает от пыли и брызг
• Не подходит для управления мощными нагревательными элементами свыше 3,5 кВт (при 230 В) - максимальный ток 16 А
• Не работает с импульсами короче 50 мс - некоторые электронные кнопки или автоматические системы могут не сработать
• Только переменный ток - нельзя использовать в цепях постоянного тока, даже если напряжение совпадает
• Не является таймером - не задерживает выключение, просто переключается при каждом импульсе

Примеры использования

• Освещение в длинном коридоре - три кнопки: у входа, в середине и у выхода
• Свет в многоквартирном доме - управление с этажа и с лестничной площадки
• Производственные участки - включение оборудования с нескольких пунктов контроля
• Залы, холлы, спортивные залы - управление светом с нескольких дверей

Практические советы

• Выбирайте кнопочные выключатели с хорошим механическим ходом - они обеспечивают импульс длительностью более 50 мс
• Проверьте посадочный диаметр проводов - клеммы рассчитаны на медные жилы до 2,5 мм2
• Подключайте нагрузку строго после реле - не забудьте, что он переключает оба провода (2P)
• При использовании в щитах с другими реле - соблюдайте минимальный интервал между модулями для теплоотвода
• Не путайте с обычным реле: NJMC1-16/2P AC 230В (R) сохраняет состояние после отпускания кнопки - это его главное преимущество
