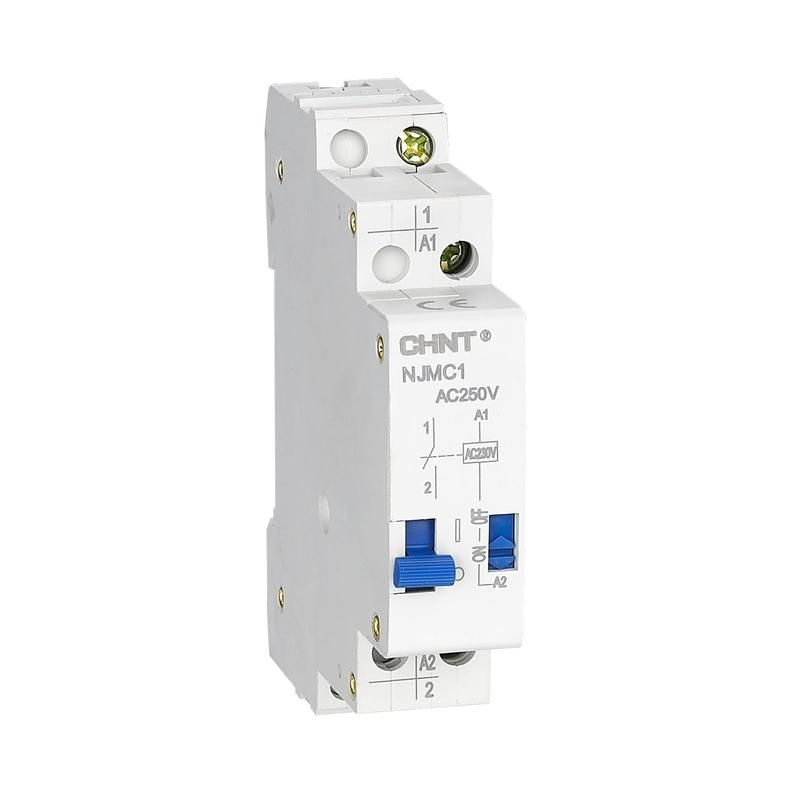

Импульсное реле NJMC1-16/1P AC230В (R) | 657077 CHINT

Импульсное реле NJMC1-16/1P AC 230В (R) от CHINT - устройство для удалённого управления светом и другими нагрузками через обычные кнопочные выключатели, установленные в нескольких точках. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Импульсное реле NJMC1-16/1P AC 230В (R) используется для управления нагрузкой (например, освещением) с помощью нескольких кнопочных выключателей, подключённых параллельно по двухпроводной линии. Каждое нажатие кнопки меняет состояние реле - включает или выключает нагрузку. Это позволяет управлять одним источником света из трёх, четырёх и более мест без сложной проводки. Применяется в квартирах, коридорах, лестничных клетках, ангарах, складах и других помещениях, где требуется удобное управление освещением из разных точек.

Технические характеристики

• Напряжение сети управления: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 16 А
• Напряжение питания катушки: 230 В AC
• Род тока: переменный (AC) - совместим только с сетями переменного тока
• Количество переключающих контактов: 1 (однополюсное исполнение)
• Количество нормально открытых контактов: 0 - контакт замыкается при каждом импульсе и остаётся в этом состоянии до следующего импульса
• Ширина: 1 модуль (18 мм)
• Глубина монтажа: 70 мм
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Механический ресурс: 1 000 000 циклов включения/выключения
• Электрический ресурс: 100 000 циклов при номинальном токе

Совместимость и монтаж

Импульсное реле NJMC1-16/1P AC 230В (R) устанавливается на стандартную DIN-рейку 35 мм. Для работы требует подключения:

• Питающего напряжения 230 В AC - к клеммам L/N
• Управления через две провода от кнопочных выключателей - к клеммам S1/S2
• Нагрузки - к выходным клеммам L/OUT и N

Не допускается подключение постоянного тока - реле рассчитано исключительно на переменный ток. Кнопки должны быть механическими, без фиксации (импульсные). Нагрузка не должна превышать 16 А (до 3,5 кВт при 230 В). Максимальная глубина установки - 70 мм, что важно учитывать при проектировании шкафа.

Безопасность и стандарты

Импульсное реле NJMC1-16/1P AC 230В (R) соответствует требованиям безопасности для внутренней установки в условиях степени загрязнения 2. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - не применяется во влажных помещениях без дополнительной защиты корпуса. Соответствует международным стандартам IEC 60947-5-2 для импульсных реле.

Преимущества

• Простая схема управления: несколько кнопок - один контроллер, никаких сложных проводок
• Высокий ресурс: 1 млн механических циклов и 100 тыс. электрических - долговечность даже при частом использовании
• Компактность: занимает всего 1 модуль на DIN-рейке
• Надёжное срабатывание: работает при колебаниях напряжения от 85% до 110% от номинала
• Поддержка стандартной проводки: совместим с существующими системами управления освещением

Ограничения применения

• Не подходит для постоянного тока - только переменный ток 230 В
• Максимальный ток нагрузки - 16 А, нельзя использовать для мощных нагревательных приборов выше 3,5 кВт
• IP20 - запрещена установка в сырых, пыльных или наружных помещениях без бокса
• Не имеет встроенной задержки - для временного отключения нужен внешний таймер
• Нет нормально закрытых контактов - невозможно реализовать схему “по умолчанию включено”

Примеры использования

• Управление светом в длинном коридоре: три кнопки - у входа, в середине и у выхода
• Освещение лестницы: кнопки на каждом этаже
• Свет в цеху: два выключателя - у входа и у рабочего места
• Зона хранения: кнопка у двери и вторая внутри помещения

Практические советы

• Выбирайте кнопки без фиксации - только импульсные, чтобы реле реагировало на каждый нажатие
• Проверьте посадочный диаметр проводов - клеммы рассчитаны на медные жилы до 2,5 мм2
• При подключении нескольких реле в одном щите соблюдайте интервал между ними - не менее 5 мм для теплоотвода
• Не используйте с LED-драйверами или высокочастотными нагрузками без фильтров - возможны ложные срабатывания
• Для увеличения надёжности рекомендуется установить автоматический выключатель перед реле на 16 А
• Артикул 657077 - это однополюсная версия. Если нужна большая мощность - выбирайте NJMC1-32/1P AC 230В (R)
