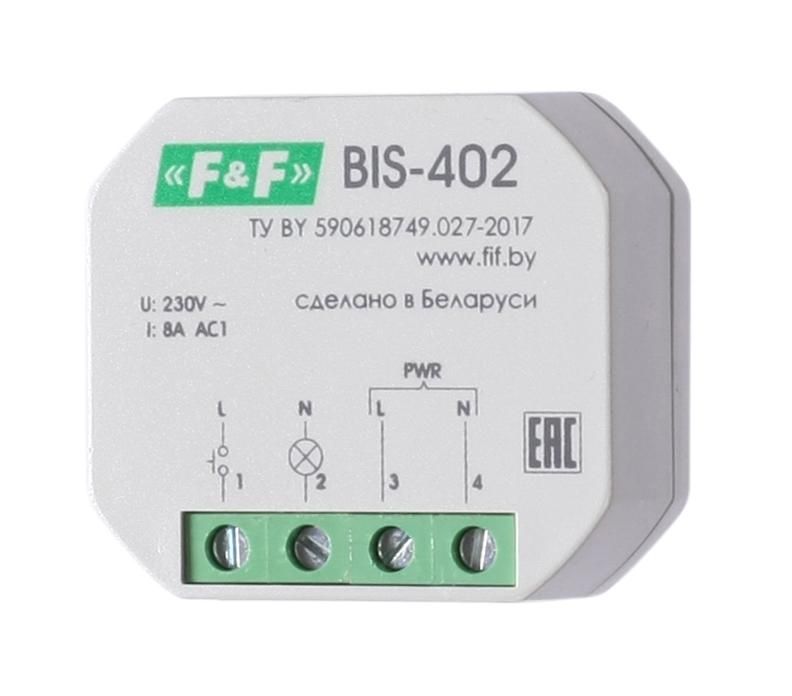

Реле импульсное BIS-402 (для установки в монтажную коробку 230В 8А 1Z IP40) F&F EA01.005.002 Евроавтоматика

Реле импульсное BIS-402 - устройство для удалённого управления светом и другими нагрузками с помощью обычных кнопочных выключателей. Бренд Евроавтоматика, артикул ea01.005.002, рассчитано на работу в распределительных коробках с напряжением 230 В переменного тока.

Назначение и область применения

Реле импульсное BIS-402 предназначено для включения и выключения нагрузки - например, освещения, вентиляторов или розеток - с нескольких точек. Подходит для систем, где требуется управлять одним устройством через несколько кнопочных выключателей, расположенных в разных помещениях или зонах. Пример: управление светом в длинном коридоре или на лестнице с трёх мест. Устройство сохраняет состояние (вкл./выкл.) даже после отключения сигнала управления - благодаря функции бистабильной памяти.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 8 А
• Максимальная мощность нагрузки: 1000 Вт
• Тип контакта: один нормально разомкнутый (НО)
• Способ монтажа: встраиваемый в монтажную коробку
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в неотапливаемых помещениях
• Ручное управление: возможно - есть возможность вручную переключить контакт механически
• Поддержка выключателей с подсветкой: да

Совместимость и монтаж

Реле импульсное BIS-402 устанавливается внутрь стандартной монтажной коробки глубиной не менее 40 мм. Для подключения используются два провода питания (L/N) и два провода от кнопочных выключателей. Кнопки должны быть подключены параллельно - любая из них может включить или выключить нагрузку. Нагрузка подсоединяется к выходным клеммам реле. Обязательно соблюдать полярность при подключении сети - L и N. Выключатели с подсветкой совместимы, так как реле потребляет минимальный ток для работы с LED-индикаторами.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование)
• Защита IP40 исключает попадание твердых частиц крупнее 1 мм, но не обеспечивает защиту от влаги - не использовать во влажных средах без дополнительной герметизации

Преимущества

• Не требует постоянного напряжения на кнопках - экономичное использование цепей управления
• Память состояния - после отключения питания реле остаётся в последнем положении
• Поддержка кнопок с подсветкой - позволяет использовать современные выключатели без модификации схемы
• Ручное переключение - удобно для диагностики и аварийного отключения
• Низкий уровень помех - соответствует требованиям EMC

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками выше 1000 Вт - например, мощные двигатели или трансформаторы
• IP40 не защищает от влаги - нельзя устанавливать в сырых помещениях, на улице или в банях без дополнительной защиты корпуса
• Не работает с двухпозиционными переключателями - только с кнопками, которые возвращаются в исходное положение
• Требуется минимум две кнопки для полноценной работы; одна кнопка будет работать как обычный выключатель, но теряется смысл импульсного управления

Примеры использования

• Освещение в многоэтажном доме - три кнопки на каждом этаже управляют одной лампой
• Система освещения в гараже - кнопки у входа и возле машины
• Управление вентиляцией в туалете - кнопки у двери и внутри комнаты
• Автоматизация бытовых приборов - включение розетки с нескольких точек

Практические советы

• При подключении используйте провода сечением не менее 1,5 мм2 для нагрузки и 0,75 мм2 для управляющих цепей
• Избегайте прокладки управляющих проводов рядом с силовыми кабелями - чтобы не вызвать ложные срабатывания
• Проверьте, что все кнопочные выключатели имеют одинаковый тип (без самовозврата) - иначе система не будет работать
• Если используется подсветка в кнопках - убедитесь, что её мощность не превышает 1 Вт на каждую кнопку
• При первом запуске проверьте работу вручную - переведите рычаг в нужное положение перед подачей питания
• Для долговечности не нагружайте реле более чем на 80% от максимального тока - то есть не более 6,4 А
