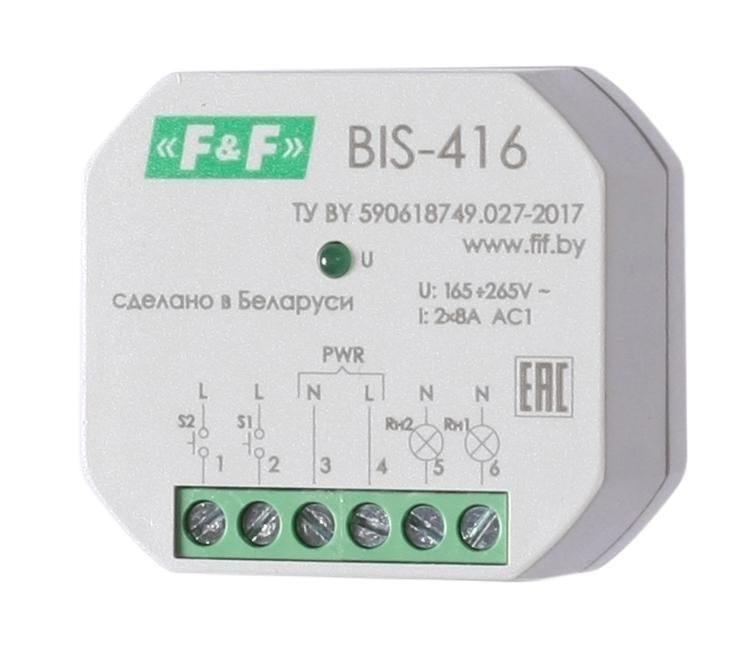

Реле импульсное BIS-416 (2 независимых канала; макс. ток нагрузки 2х8А; в монтаж. коробку) F&F EA01.005.011 Евроавтоматика

Реле импульсное BIS-416 от Евроавтоматика - двухканальное устройство для удалённого управления двумя нагрузками через кнопочные выключатели. Подходит для включения/выключения света или оборудования из нескольких точек, работает от сети 100–265 В переменного тока. Артикул ea01.005.011.

Назначение и область применения

Реле импульсное BIS-416 предназначено для управления двумя независимыми нагрузками (например, группами освещения, вентиляторами, насосами) с помощью обычных кнопочных выключателей, установленных в разных местах. Каждый импульс на любом из выключателей меняет состояние всех выходов - включает или выключает сразу две цепи. Устройство идеально подходит для систем управления освещением в длинных коридорах, многоэтажных зданиях, складских помещениях и других объектах, где требуется включение/выключение из нескольких точек без сложной проводки.

Технические характеристики

• Тип реле: импульсное, моностабильное (не сохраняет положение после отключения питания)
• Питание: 100–265 В переменного тока (AC), частота 50/60 Гц
• Коммутируемый ток: 16 А суммарно (по 8 А на каждый канал)
• Контакты: 2 нормально разомкнутые группы (NO), без механической блокировки
• Защита корпуса: IP20 - защищено от прикосновений пальцев и крупных частиц, но не от воды и пыли
• Индикация: светодиодная - горит при активном состоянии одного из реле
• Температурный режим: от –25 C до +50 C (климатическое исполнение УХЛ4)
• Подключение: встраивание в распределительную коробку
• Электромагнитная совместимость: соответствует директивам 2014/30/EU и 2014/35/EU

Совместимость и монтаж

Реле импульсное BIS-416 монтируется внутрь стандартной распределительной коробки (на DIN-рейку не предназначен). Для подключения используются клеммы: L/N - питание; A1/A2 - управляющие сигналы от кнопок; L1/L2 - выходы к нагрузкам. Выключатели должны быть кнопочного типа (без фиксации), подключены параллельно друг к другу. Можно использовать кнопки с подсветкой - они не вызывают ложных срабатываний. Максимальный ток на каждую нагрузку - 8 А, поэтому нельзя подключать мощные нагреватели или двигатели выше этого значения. Общий ток по обоим каналам не должен превышать 16 А.

Безопасность и стандарты

Реле импульсное BIS-416 сертифицировано согласно европейским требованиям безопасности: EN 61095 (устройства управления) и EN 60335 (бытовые приборы). Соответствие директивам 2014/30/EU (EMC) и 2014/35/EU (низковольтное оборудование) гарантирует безопасную работу в условиях помех и перегрузок. Напряжение питания 100–265 В позволяет применять устройство в сетях с колебаниями, в том числе в странах с 110 В и 230 В.

Преимущества

• Управление двумя нагрузками одним импульсом - экономия на проводах и выключателях
• Не требует постоянного питания для запоминания состояния - надёжно работает даже при краткосрочных отключениях
• Совместим с кнопками с подсветкой - удобно для ночного использования
• Габариты компактны - легко помещается в типовые распределительные коробки
• Высокий порог устойчивости к скачкам напряжения благодаря широкому диапазону питания

Ограничения применения

• Не подходит для установки вне закрытой коробки - IP20 не обеспечивает защиту от влаги и пыли
• Запрещена работа при температуре ниже –25 C и выше +50 C
• Нельзя коммутировать индуктивные нагрузки более 8 А (например, мощные трансформаторы, стартеры двигателей) - возможна дуга и повреждение контактов
• Не имеет функции памяти: при отключении питания все выходы переходят в исходное состояние (выключено); восстанавливается только при следующем импульсе
• Не рассчитано на использование в качестве основного рубильника - только для управления

Примеры использования

• Освещение в трёхкоридорном жилом доме: три кнопки у входа, на лестнице и в конце коридора - любая из них включает/выключает весь свет
• Система вентиляции в цеху: одна кнопка на стене рядом с машиной, вторая - у выхода; включение/остановка вентилятора по необходимости
• Управление двумя группами LED-светильников в торговом зале: один канал - верхнее освещение, второй - подсветка витрин

Практические советы

• Выбирайте кнопочные выключатели с минимальным током срабатывания - лучше всего подходят модели с контактами 0,5–1 А
• Проверьте посадочный размер перед монтажом: габариты устройства должны свободно войти в вашу коробку
• При использовании с люминесцентными или LED-светильниками убедитесь, что ток потребления каждого канала не превышает 8 А
• Не используйте реле BIS-416 в цепях с высокими пусковыми токами (более 10 А): такие нагрузки снижают срок службы контактов
• При первом включении проверьте индикацию: если светодиод не горит при включенном выходе - возможно, неверно подключено питание
• Для долговечности рекомендуется устанавливать реле в хорошо вентилируемых коробках, особенно при работе на пределе допустимой нагрузки
