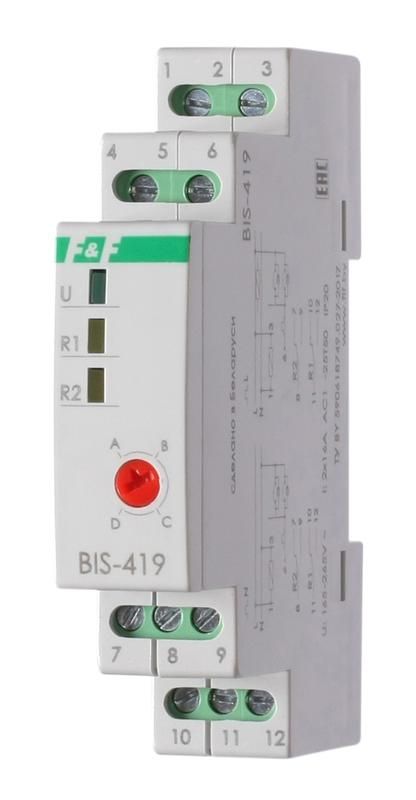

Реле импульсное BIS-419 (4 функции управление двумя нагрузками монтаж на DIN-рейке 230В 16А 2NO/NC IP20) F&F EA01.005.012 Евроавтоматика

Реле импульсное BIS-419 от Евроавтоматика - устройство для удалённого управления двумя нагрузками с одного управляющего сигнала. Подходит для организации светового контроля из нескольких точек, например, в коридорах, лестницах или больших помещениях. Артикул ea01.005.012 обеспечивает надёжную работу в промышленной и бытовой автоматике.

Назначение и область применения

Реле импульсное BIS-419 предназначено для управления двумя независимыми нагрузками - например, группами освещения, вентиляторами или маломощными оборудованием - через один или несколько кнопочных выключателей. Устройство позволяет включить или выключить нагрузку с любого места, где установлен кнопочный выключатель, что особенно удобно в многоточечном управлении. Применяется в жилых домах, офисах, производственных цехах и общественных зонах.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А на каждый контакт (всего 2 × 16 А)
• Тип контактов: 2 нормально открытых / нормально закрытых (2NO/NC)
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Габариты: 1 модуль (стандартная ширина для DIN-рейки)
• Индикация: светодиодная - показывает текущее состояние выходов
• Диапазон температур: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - допустимо использование в неотапливаемых помещениях с повышенной влажностью
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Электромагнитная совместимость: соответствует директивам ЕС 2014/30 EU и 2014/35 EU

Совместимость и монтаж

Реле импульсное BIS-419 легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели - достаточно зачистить провода и затянуть винты. Каждое из двух реле имеет собственные контакты NO и NC, которые можно использовать независимо. Управление происходит через импульсы на входе: любое замыкание кнопки (даже с подсветкой) меняет состояние выходов. Несколько кнопок можно подключать параллельно - система реагирует на любой сигнал.

Безопасность и стандарты

Реле импульсное BIS-419 соответствует европейским требованиям безопасности: EN 61810-1 для реле и директивам EMC (2014/30 EU) и LVD (2014/35 EU). Это гарантирует безопасную работу в сетях 230 В и минимальное влияние на другие устройства. Индикация состояния исключает случайное отключение - видно, когда нагрузка включена.

Преимущества

• Четыре режима работы - гибкое управление нагрузками без сложной программы
• Поддержка кнопок с подсветкой - не требует дополнительных резисторов
• Отсутствие механической памяти контактов - работа основана на импульсе, а не на положении переключателя
• Высокий коммутирующий ток - 16 А на канал, достаточен для большинства осветительных и бытовых нагрузок
• Минимальная занимаемая площадь - всего 1 модуль на DIN-рейке

Ограничения применения

• Не предназначен для постоянного напряжения - работает только с переменным током 230 В
• Защита IP20 не допускает установку во влажных или запылённых средах без корпуса
• Не имеет внутреннего таймера или программирования - все логические функции реализуются внешними кнопками
• Не рекомендуется для управления двигателями мощнее 3–4 кВт без дополнительных контакторов
• При использовании с LED-освещением возможны помехи - проверьте совместимость с драйверами

Примеры использования

• Освещение лестницы: три кнопки на каждом этаже - нажал одну - свет включился, нажал ещё раз - выключился
• Управление светом в длинном коридоре: кнопки у входа и у выхода, два канала - одна группа света в начале, другая - в конце
• Автоматизация оборудования: включение вентилятора после старта станка через кнопку на пульте управления
• Системы “пришёл - включилось, ушёл - выключилось”: кнопка у двери активирует освещение на время

Практические советы

• При подключении нескольких кнопок используйте провода сечением не менее 1,5 мм2 - это снижает риск потерь сигнала
• Не забудьте проверить тип контактов: NO используется для включения, NC - для отключения; в схемах часто требуется именно NO
• Если планируете использовать с подсвечиваемыми кнопками - они работают без проблем, но не подключайте их последовательно с другими нагрузками
• При монтаже рядом с силовым оборудованием - отделяйте управляющие провода от силовых минимум на 10 см, чтобы избежать наводок
• Проверьте соответствие нагрузки максимальному току: суммарная мощность двух нагрузок не должна превышать 3,68 кВт (2 × 16 А × 230 В)
