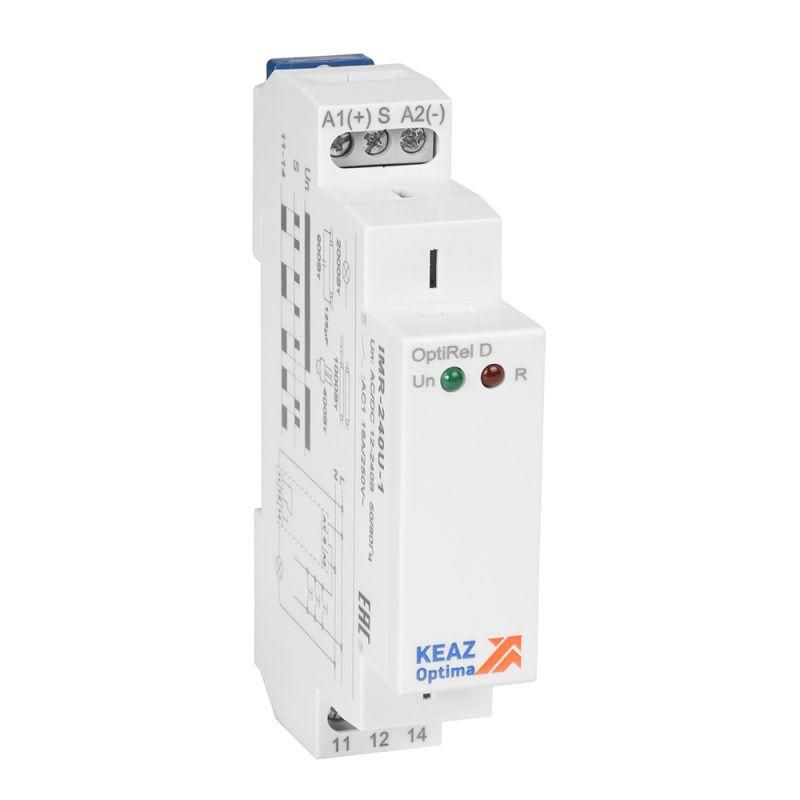

Реле импульсное OptiRel D IMR-240U-2 16А 2СО 12-230АС/DC | 332023 КЭАЗ

Реле импульсное IMR-240U-2 16А 2СО 12-230АС/DC от КЭАЗ Optima - устройство для управления светом из нескольких мест с помощью обычных кнопочных выключателей. Подходит для жилых помещений, офисов и общественных зон, где важно минимизировать провода и упростить схему.

Назначение и область применения

Реле импульсное IMR-240U-2 16А 2СО 12-230АС/DC используется для управления освещением из двух и более точек. Вместо сложной схемы с проходными выключателями достаточно установить обычные кнопочные выключатели с самовозвратом - каждый импульс меняет состояние реле: включает или выключает свет. Это особенно удобно в длинных коридорах, многоэтажных домах, холлах, лестницах и больших комнатах.

Технические характеристики

• Тип устройства: импульсное реле с электронным управлением
• Номинальный ток: 16 А - способно коммутировать нагрузку до 3500 Вт при 230 В
• Напряжение питания: 12–240 В AC/DC - работает как от переменного, так и от постоянного тока
• Управляющее напряжение: AC/DC - любые сигналы в этом диапазоне активируют реле
• Количество контактов: 2 нормально открытых (НО), 2 переключающих - можно управлять двумя нагрузками одновременно
• Ширина модуля: 17,5 мм - занимает один модуль на DIN-рейке
• Способ монтажа: крепление на DIN-рейку типа TS35

Совместимость и монтаж

Реле импульсное IMR-240U-2 16А 2СО 12-230АС/DC легко устанавливается на стандартную DIN-рейку в распределительном щите. Для работы требуется только два провода от каждого выключателя - фаза и управляющий сигнал. Общая схема подключения проста: питание подаётся на контакт реле, а выключатели замыкают цепь управления на долю секунды. Устройство совместимо с большинством бытовых и промышленных кнопок с самовозвратом.

Преимущества

• Значительно снижает количество кабеля по сравнению с проходными выключателями - экономия материалов и времени монтажа
• Поддерживает работу от сети 12–240 В - гибкость в использовании в разных системах
• Не требует специальных выключателей - подходят стандартные кнопки
• Стабильное переключение даже при длительных интервалах между импульсами
• Малый размер - не занимает лишнего места в щите

Ограничения применения

• Не предназначен для частого включения-выключения (более 10 раз в минуту) - риск перегрева катушки
• Не рекомендуется использовать с высокими индуктивными нагрузками (например, мощными люминесцентными лампами без компенсации) без дополнительных фильтров
• Не обеспечивает функцию “запоминания” состояния после аварийного отключения - при потере питания реле остаётся в последнем состоянии, но не восстанавливает его автоматически

Примеры использования

• Освещение лестницы в трёхэтажном доме - три кнопки на каждом этаже
• Свет в длинном коридоре с входом и выходом
• Управление светом в большой комнате с несколькими дверями
• Промышленные участки с необходимостью включения света из нескольких рабочих точек

Практические советы

• Выбирайте выключатели с механическим самовозвратом - они должны возвращаться в исходное положение после нажатия
• Учитывайте посадочный диаметр: реле имеет ширину 17,5 мм - проверьте свободное место на DIN-рейке перед установкой
• При работе с сетью ниже 24 В используйте качественные контакты - малые токи могут вызывать микродуги и окисление
• Для защиты от скачков напряжения рекомендуется установить TVS-диод или RC-цепь параллельно управляющим контактам
• IMR-240U-2 16А 2СО 12-230АС/DC от КЭAZ Optima не требует настройки - сразу готов к работе после подключения
