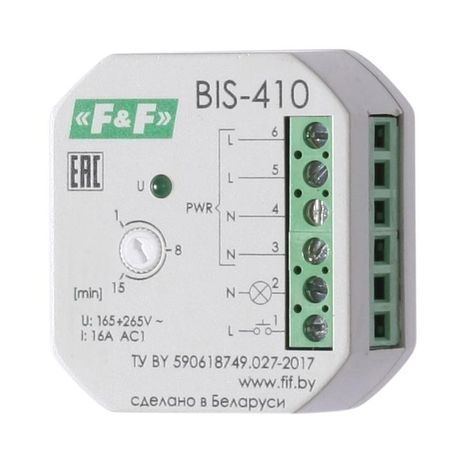

Реле импульсное BIS-410 (с встроенным таймером для установки в монтажн. коробку d60мм 100–265B 16А 1NO IP20) F&F EA01.005.010 Евроавтоматика

Реле импульсное BIS-410 с встроенным таймером - устройство для управления освещением или другой нагрузкой из нескольких точек с помощью кнопочных выключателей. Бренд Евроавтоматика предлагает эту модель в формате встраиваемого реле с таймером выключения, подходящего под стандартную монтажную коробку диаметром 60 мм. Артикул ea01.005.010 соответствует серийному решению BIS для промышленной и бытовой автоматизации.

Назначение и область применения

Реле импульсное BIS-410 предназначено для управления одиночной нагрузкой - например, светильниками, вентиляторами или другими устройствами мощностью до 16 А. Устройство позволяет включать и выключать нагрузку с нескольких расположенных в разных местах кнопочных выключателей, соединённых параллельно. Это удобно для коридоров, лестниц, больших помещений или зон с несколькими входами. После включения нагрузка автоматически отключится через выбранный интервал времени - от 1 до 15 минут - что снижает энергопотребление и исключает забывчивость пользователей.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 100–265 В - работает от стандартной сети 220 В и широкого диапазона напряжений
• Коммутируемый ток: 16 А - допустимая нагрузка для активных потребителей (например, лампы накаливания, нагреватели)
• Количество контактов: один нормально открытый (1NO)
• Диапазон выдержки времени: 1–15 минут - регулируется поворотным переключателем на корпусе
• Глубина монтажа: 60 мм - совпадает с типовой глубиной монтажных коробок
• Рабочая температура: от -25 до +50 C - подходит для холодных и жарких помещений
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги
• Индикация: светодиодная - показывает состояние включения нагрузки
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях

Совместимость и монтаж

Реле импульсное BIS-410 устанавливается внутрь круглой монтажной коробки диаметром 60 мм - стандартный размер для многих распределительных коробок в старых и новых домах. Монтаж выполняется путём фиксации в корпусе с помощью зажимов; провода подключаются к клеммам на тыльной стороне устройства. Для работы требуется только подключение питания (L/N) и двухпроводной кабель от кнопочных выключателей. Подключение выключателей с подсветкой возможно - устройство совместимо с такими элементами без помех в работе. Напряжение питания подаётся прямо на реле, поэтому внешний источник не нужен.

Безопасность и стандарты

Реле импульсное BIS-410 соответствует директивам ЕС: 2014/30/EU (электромагнитная совместимость) и 2014/35/EU (безопасность оборудования низкого напряжения). Конструкция выполнена в соответствии с требованиями к промышленным реле, однако из-за степени защиты IP20 не рекомендовано использование во влажных средах или там, где есть риск попадания воды или пыли на корпус.

Преимущества

• Автоматическое выключение нагрузки - экономия энергии без необходимости ручного отключения
• Поддержка множества кнопочных выключателей - управление из трёх, четырёх и более точек без сложной проводки
• Отсутствие механической памяти контакта - надёжность, поскольку нет движущихся частей, которые могут заклинить
• Совместимость с подсвечиваемыми кнопками - не требует изменения существующей системы управления
• Широкий диапазон питания - стабильно работает даже при колебаниях напряжения в сети

Ограничения применения

• Не предназначен для управления реактивными нагрузками (например, двигателями, трансформаторами) - максимальный ток 16 А указан только для активной нагрузки
• IP20 не обеспечивает защиту от влаги - нельзя использовать в ванных комнатах, на улице или в сырых цехах
• Нет сохранения состояния при отключении питания - при аварийном отключении электросети реле вернётся в исходное положение, и нагрузка будет выключена
• Максимальная длительность таймера - 15 минут - недостаточно для долгосрочных задач (например, ночного освещения)

Примеры использования

• Освещение длинного коридора с тремя выходами - кнопки у каждого входа, реле отключает свет через 5 минут после последнего нажатия
• Свет в кладовой или гараже - включение при входе, автоматическое выключение через 10 минут
• Оборудование на производстве - запуск вентилятора или насоса на время обслуживания, с автоматическим отключением
• Зона отдыха в офисе - свет включается при входе, выключается сам, когда никто не находится рядом

Практические советы

• Проверьте глубину вашей монтажной коробки перед покупкой - реле требует минимум 60 мм свободного места внутри
• Избегайте установки рядом с источниками тепла (трубопроводы, нагревательные приборы), чтобы не превысить предел температуры +50 C
• При использовании с LED-лампами проверьте суммарную мощность - она должна быть ниже 3500 Вт (при 220 В и 16 А)
• Если планируете подключать несколько кнопок - используйте качественные провода сечением не менее 1,5 мм2, особенно при длине более 10 метров
• Настройка таймера производится вручную - поворот переключателя на корпусе. Перед первым запуском протестируйте работу с минимальной задержкой (1 мин)
