Импульсное реле RIO-1 EKF PROxima |

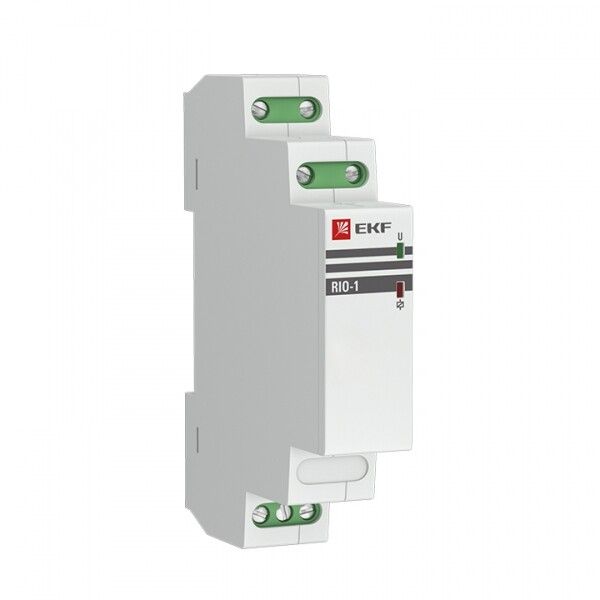

Импульсное реле PROxima от EKF (артикул rio-1) - устройство для управления светом и другими нагрузками с нескольких точек через обычные кнопочные выключатели без фиксации. Подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Импульсное реле PROxima используется для управления освещением и другой нагрузкой до 1500 Вт с нескольких мест - например, в длинных коридорах, лестницах, спальнях или больших помещениях. Вместо сложных схем с проходными выключателями достаточно установить несколько обычных кнопочных выключателей, которые подаются импульсы на реле. Каждое нажатие меняет состояние нагрузки: включает или выключает её. Работает с выключателями даже с подсветкой.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Напряжение цепи управления: 210–240 В AC
• Частота управления: 50 Гц
• Номинальный коммутируемый ток: 10 А
• Максимальная коммутируемая мощность: 1500 Вт
• При cos φ = 0.6 (индуктивная нагрузка): максимальный ток - 6 А
• Тип управления: импульсный (кнопка без фиксации)
• Количество переключающих контактов: 1 (NO - нормально разомкнутый)
• Способ монтажа: на DIN-рейку шириной 1 модуль
• Глубина монтажа: 60 мм
• Степень защиты: IP20 - защищено от прикосновений и ограниченной пыли, не герметичное
• Диапазон рабочих температур: от –5 C до +40 C

Совместимость и монтаж

Импульсное реле PROxima совместимо с любыми кнопочными выключателями без фиксации, в том числе с подсветкой. Для работы требуется только две провода между выключателем и реле - никаких трёхжильных кабелей или проходных переключателей не нужно. Монтаж выполняется на стандартную DIN-рейку типа TS35. Устройство занимает один модуль (17,5 мм) и требует глубины шкафа не менее 60 мм. Подключение управляющей цепи - к клеммам L и N; силовая цепь - к клеммам L1 и T1. Нулевой провод не коммутируется - он проходит напрямую к нагрузке.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 исключает использование во влажных помещениях без корпуса. Работает только при постоянном напряжении 230 В +-10%, частотой 50 Гц. Не предназначен для работы с постоянным током (DC) или при напряжении ниже 210 В.

Преимущества

• Значительно снижает количество проложенного кабеля по сравнению с системой проходных выключателей
• Упрощает схему управления - все выключатели одинаковые, не нужны специальные модели
• Поддерживает работу с выключателями с LED-подсветкой
• Экономит энергию: управляющая цепь потребляет минимум мощности
• Легко масштабируется: можно добавить десятки кнопок без усложнения схемы

Ограничения применения

• Не работает при напряжении ниже 210 В - возможны сбои при проседании сети
• Не подходит для помещений с высокой влажностью (IP20 не защищает от брызг и пара)
• Не рассчитан на длительную работу при температуре выше +40 C - не устанавливать рядом с нагревательными элементами
• Максимальная мощность 1500 Вт - нельзя использовать для мощных тепловых приборов (электрокотлы, печи)
• Коммутирует только активную нагрузку до 10 А; при индуктивных нагрузках (например, люминесцентные лампы) допустим ток не более 6 А

Примеры использования

• Освещение в многоэтажном доме: три выключателя - у входа, в середине лестницы и на этаже
• Свет в гостиной: кнопки у двери, у кровати и у выхода на террасу
• Управление вентиляцией в туалете: одна кнопка внутри, вторая - снаружи
• Система “пришел - включилось, ушёл - выключилось” с датчиком движения и одной кнопкой ручного отключения

Практические советы

• Выбирайте выключатели с минимальным током подсветки - лучше меньше 0,5 мА, чтобы не вызывать мерцание реле
• Проверьте, что суммарная мощность всех ламп не превышает 1500 Вт - особенно важно при использовании галогенок или старых ЛЛ
• При подключении индуктивных нагрузок (трансформаторы, дроссели) используйте только до 6 А - иначе контакт будет перегреваться
• При монтаже в металлический щит обеспечьте свободное пространство вокруг реле - теплоотвод важен при длительной работе
• Не путайте с обычным реле: импульсное реле PROxima не сохраняет положение, пока не получит новый импульс - каждое нажатие переключает состояния
