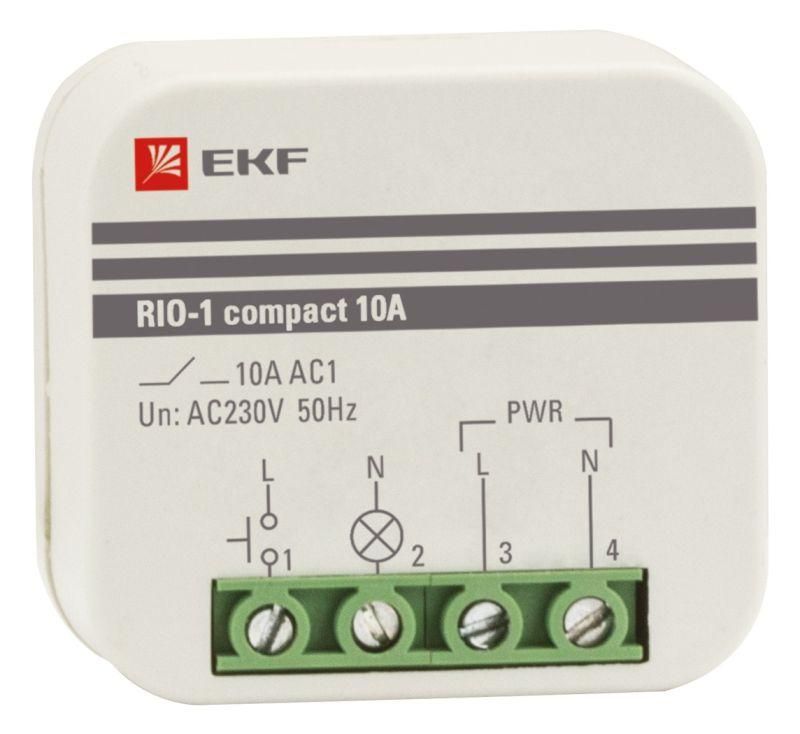

Импульсное реле RIO-1 compact 10А EKF PROxima | rio-1k-10

Импульсное реле RIO-1 compact 10А от EKF - устройство для управления светом и нагрузками через импульсные кнопки, позволяющее управлять одной нагрузкой из нескольких точек без сложной проводки. Артикул rio-1k-10 подходит для бытовых и промышленных систем освещения, где важна простота монтажа и экономия кабеля.

Назначение и область применения

Импульсное реле RIO-1 compact 10А используется для управления осветительными приборами, вентиляторами, нагревательными элементами и другими нагрузками до 1500 Вт. Его основное преимущество - возможность включения и выключения устройства из любого количества точек с помощью обычных клавишных выключателей без фиксации. Подходит для квартир, офисов, коридоров, лестниц, гаражей и других помещений, где требуется удобное управление светом с нескольких мест.

Технические характеристики

• Управляющее напряжение: 230 В переменного тока (AC)
• Номинальный коммутируемый ток: 10 А
• Максимальная мощность нагрузки: 1500 Вт
• Максимальный коммутируемый ток при cos φ = 0,6: 6 А (для индуктивных нагрузок, например, люминесцентных ламп)
• Частота управляющего напряжения: 50/60 Гц
• Тип контакта: один нормально открытый контакт (NO)
• Количество переключающих контактов: 0 - реле работает на основе импульса, не имеет механической фиксации положения
• Ширина модуля: 3 модуля (45 мм)
• Глубина монтажа: 23 мм
• Способ установки: открытая установка на DIN-рейку

Совместимость и монтаж

RIO-1 compact 10А монтируется на стандартную DIN-рейку шириной 35 мм. Для работы достаточно подключить два провода к управляющим клеммам - они идут от любой кнопки без фиксации. Нагрузка подключается к силовым клеммам реле. Устройство совместимо с выключателями с подсветкой - светодиодная подсветка не вызывает ложных срабатываний. Монтаж не требует специальных инструментов: достаточно защелкнуть реле на рейке и подсоединить провода. Кабели между кнопками можно прокладывать двужильными, что снижает затраты на материалы.

Безопасность и стандарты

Импульсное реле RIO-1 compact 10А соответствует требованиям европейских стандартов для электрооборудования. Защита от случайного замыкания обеспечена конструкцией контактов. Работает в температурном диапазоне от -25C до +55C. Не предназначен для установки во взрывоопасных зонах или помещениях с высокой влажностью без дополнительной защиты корпуса.

Преимущества

• Управление из любого числа точек - не нужны проходные выключатели
• Экономия кабеля: вместо трёх- и четырёхжильных кабелей используются двухжильные
• Поддерживает выключатели с подсветкой - не возникают ложные срабатывания
• Низкая глубина монтажа (23 мм) - легко устанавливается в тонких распределительных коробках
• Высокая надёжность: отсутствие механической фиксации снижает износ

Ограничения применения

• Не подходит для нагрузок выше 1500 Вт или токов более 10 А
• Максимальный рабочий ток снижен до 6 А при индуктивных нагрузках (например, люминесцентные лампы с дросселями)
• Требуется постоянное наличие напряжения 230 В на управляющей линии - при отключении питания реле теряет состояние
• Не предназначено для частого включения-выключения более 10 раз в минуту - возможен перегрев контактов
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительного кожуха

Примеры использования

• Освещение лестницы: три кнопки - на первом, втором и третьем этажах
• Свет в длинном коридоре: две кнопки - у входа и выхода
• Управление светом в спальне: одна кнопка у двери, вторая у кровати
• Включение вентилятора в туалете с кнопкой у входа и рядом с зеркалом

Практические советы

• Выбирайте выключатели без фиксации - с пружинным возвратом. Кнопки типа “нажал - отпустил” идеальны.
• Проверьте посадочный диаметр кабеля: для управляющей линии хватит 1,5 мм2, для нагрузки - минимум 1,5–2,5 мм2 в зависимости от мощности.
• Если используете LED-лампы, проверьте совместимость с реле - некоторые дешёвые драйверы могут вызывать помехи.
• При подключении нескольких кнопок - все они подключаются параллельно к одним и тем же двум клеммам реле.
• После установки протестируйте работу: нажмите любую кнопку - реле должно щёлкнуть и сохранить состояние даже после отпускания.
