Фотореле с выносным датчиком DIN-1 (ФР) 2-100Лк 25А 3000Вт EKF PROxima | fr-din-1-25

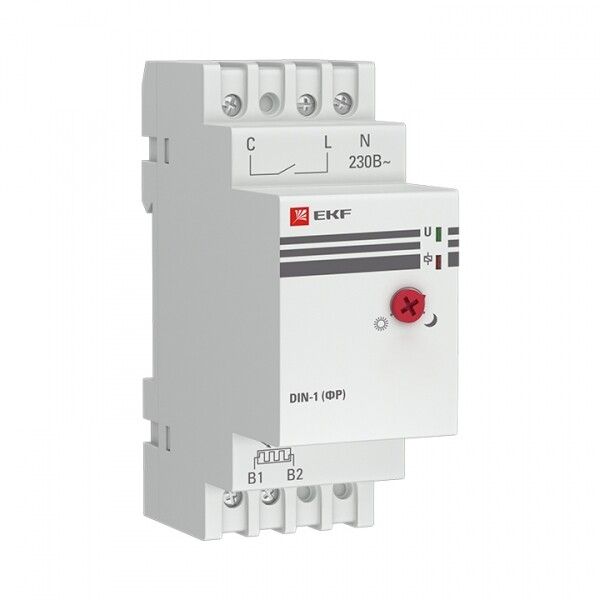

Фотореле EKF FR-DIN-1-25 с выносным датчиком обеспечивает автоматическое управление уличным и внешним освещением в зависимости от естественного света. Устройство монтируется на DIN-рейку, а датчик освещённости устанавливается вне помещения - идеально для управления фонарями, рекламными щитами и объектами на открытых площадках.

Назначение и область применения

Фотореле EKF FR-DIN-1-25 автоматически включает освещение при наступлении сумерек (при падении освещённости ниже заданного порога) и выключает его при рассвете (при повышении освещённости). Подходит для управления наружным освещением: улицами, дворами, парковками, зданиями, рекламой, территориями предприятий. Работает в составе систем автономного освещения без участия человека.

Технические характеристики

• Рабочее напряжение: 230 В переменного тока, частота 50/60 Гц
• Номинальный ток: 25 А
• Максимальная коммутируемая мощность: 3000 Вт
• Максимальный ток при cos φ = 0,6: 10 А (для индуктивной нагрузки, например, люминесцентных ламп)
• Диапазон чувствительности датчика: 2–100 лк - можно настроить под любые условия освещения
• Степень защиты основного устройства: IP20 (внутренняя установка)
• Степень защиты датчика освещённости: IP65 (защита от пыли и струй воды - подходит для улицы)
• Класс защиты датчика: III (двойная изоляция, безопасен при работе без заземления)
• Рабочая температура: от -25C до +40C
• Ширина модуля: 2 модуля (36 мм)
• Глубина установки: 60 мм
• Длина провода датчика: 50 метров
• Материал корпуса: пластик

Совместимость и монтаж

Фотореле EKF FR-DIN-1-25 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется место в распределительном щите глубиной не менее 60 мм. Выносной датчик освещённости крепится встраиваемым способом - например, в стену, столб или на крышу. Провод датчика (50 м) позволяет размещать его в наиболее подходящем месте: на фасаде, на опоре, на крыше - главное, чтобы он был направлен на открытый небосвод, без затенения деревьями или сооружениями. Подключение осуществляется через клеммы: L (фаза), N (ноль), L_out (выход на нагрузку). Нагрузка подключается только после проверки полярности и отключения питания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Класс защиты III датчика исключает необходимость заземления - это снижает риск поражения током даже при повреждении изоляции. Защита IP65 датчика гарантирует надёжную работу в условиях дождя, снега и запылённой среды. Основное устройство имеет степень защиты IP20 - его нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты.

Преимущества

• Выносной датчик с длинным проводом (50 м) - легко выбрать оптимальное место для точного замера естественного света
• Широкий диапазон регулировки (2–100 лк) - подходит как для тёмных переулков, так и для хорошо освещённых зон
• Высокая коммутационная способность (25 А) - позволяет управлять мощными источниками света, включая галогенные и металлогалогенные лампы
• Модульная конструкция - занимает всего 2 модуля на DIN-рейке, удобно для компактных щитов
• Все элементы в одном комплекте - датчик, реле, провода - не требуют доп purchases

Ограничения применения

• Не предназначен для работы при температурах ниже -25C - возможны сбои в холодных регионах зимой
• Основное устройство защищено только IP20 - нельзя устанавливать в сырых местах (банях, бассейнах, на улице)
• Максимальный ток 25 А действителен только для активной нагрузки (например, ламп накаливания); для индуктивных нагрузок (люминесцентные, светодиодные с дросселями) максимальный ток ограничен 10 А - важно учитывать коэффициент мощности
• Датчик не работает в помещении - нужен доступ к естественному свету; не следует монтировать рядом с искусственными источниками света

Примеры использования

• Автоматическое включение уличных фонарей на территории предприятия вечером и выключение утром
• Управление подсветкой рекламного щита - включается при затемнении, не требует таймера
• Освещение парковки: включается при наступлении темноты, экономит электроэнергию
• Подсветка входа в жилой дом - реагирует на изменения освещённости без ручного управления

Практические советы

• При настройке порога срабатывания начинайте с значения около 30–50 лк - это типичный уровень сумеречного света. Корректируйте в сторону меньших значений, если свет включается слишком рано, или больших - если слишком поздно.
• Убедитесь, что датчик не попадает под прямой свет от соседних фонарей, окон или рекламных баннеров - это вызывает ложные отключения.
• Избегайте установки датчика под навесами, деревьями или крышами - он должен видеть небо без препятствий.
• Проверьте совместимость нагрузки: если используете LED-светильники с драйверами, убедитесь, что их потребляемый ток не превышает 10 А при cos φ ≈ 0,6.
• При первом запуске отключите питание, подсоедините все провода, затем включите и наблюдайте за реакцией устройства в течение нескольких часов.
