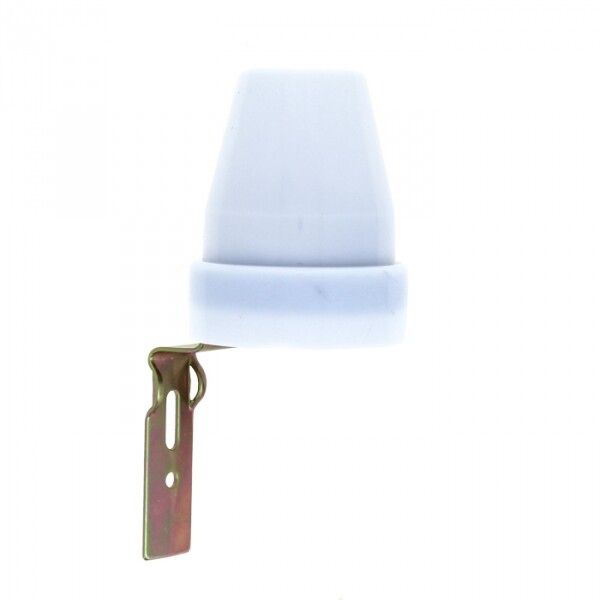

Фотореле PS-2 (ФР), 10А (2200Вт) IP44 EKF Proxima - fr-ps-2-10

Фотореле EKF PS-2 - устройство для автоматического включения и отключения освещения в зависимости от уровня естественного света. Подходит для уличного освещения, рекламных вывесок и других внешних и внутренних систем, где важно экономить электроэнергию. Артикул fr-ps-2-10 соответствует модели с номинальным током 10 А и максимальной мощностью нагрузки 2200 Вт.

Назначение и область применения

Фотореле EKF PS-2 управляет включением и выключением светильников на основе уровня освещённости. Устройство активируется при наступлении сумерек и отключает нагрузку при достаточном уровне дневного света. Применяется для:

• уличного освещения дворов, парков, дорог;
• подсветки рекламных щитов и витрин;
• освещения входных групп, подъездов, территорий предприятий;
• систем автономного освещения, где требуется минимизация ручного управления.

Технические характеристики

• Номинальное напряжение: 230 В - совместимо с сетью 220–240 В переменного тока.
• Номинальный ток: 10 А - способно коммутировать нагрузку до 10 ампер.
• Максимальная мощность нагрузки: 2200 Вт - позволяет управлять лампами, светодиодными светильниками, галогенками и другими резистивными нагрузками.
• Степень защиты: IP44 - защищено от брызг воды и частиц пыли размером более 1 мм; подходит для открытых площадок, но не для постоянного воздействия дождя или погружения.
• Диапазон срабатывания: 5–50 люкс - порог включения/выключения регулируется в этом диапазоне.
• Задержка включения: 5 секунд - предотвращает ложные срабатывания при кратковременных затемнениях (например, прохождение тучи).
• Задержка отключения: 540 секунд (9 минут) - обеспечивает плавное отключение после восхода солнца, исключая частые переключения при рассвете.
• Рабочая температура: от –25C до +40C - работает в условиях холодного и умеренного климата.
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в помещениях и на улице в районах с умеренным и холодным климатом.
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не содержит галогенов.
• Подключение кабеля: макс. сечение 2,5 мм2 - подходят медные провода стандартного сечения для бытовой и промышленной сети.
• Гарантия: 84 месяца - длительный срок гарантии, подтверждающий надёжность сборки.

Совместимость и монтаж

Фотореле EKF PS-2 монтируется открытым способом - крепится на стену, столб или опору с помощью встроенных крепёжных отверстий. Устройство не требует специальных монтажных коробок, но необходимо соблюдать условия защиты от прямого попадания воды.

• Подключаются три провода: фаза (L), ноль (N) и выход на нагрузку (L_out).
• Кабель сечением до 2,5 мм2 заводится через резиновые вводы - герметичность сохраняется даже при наличии влаги.
• Датчик освещённости встроен в корпус - не нуждается во внешнем расположении.
• Регулятор LUX находится на нижней стороне корпуса - доступен при установленном устройстве, но требует осторожного обращения при настройке.

Безопасность и стандарты

Фотореле EKF PS-2 соответствует ГОСТ Р 51324.1-2005 (эквивалент МЭК 60669-1-2000) - нормативу для выключателей и реле освещения. Соответствие гарантирует безопасность при работе с бытовыми и промышленными сетями. Отсутствие галогенов в материале снижает риск образования токсичных веществ при повреждении корпуса.

Преимущества

• Автоматическая работа - не требует участия человека, снижает затраты на обслуживание.
• Настройка порога чувствительности - возможность адаптировать срабатывание под конкретные условия (например, тени деревьев, близость фонарей).
• Долгий срок службы - благодаря качественной плате и защите от влаги и пыли.
• Высокая точность задержек - исключает мерцание света при переходных условиях освещённости.
• Простота замены - не требует сложной диагностики, легко заменяется аналогичным устройством.

Ограничения применения

• Не подходит для управления индуктивными или емкостными нагрузками (например, двигатели, трансформаторы, некоторые типы LED-драйверов) - только резистивные нагрузки.
• IP44 не обеспечивает защиту от прямого потока воды - нельзя устанавливать под открытым небом без козырька или в местах с постоянным брызгами.
• Работает только при наличии естественного света - не реагирует на искусственные источники (например, свет от соседнего окна).
• Не рекомендовано использование при температуре ниже –25C - возможны отказы в крайне холодных регионах зимой.
• Не имеет функции таймера или датчика движения - только по уровню освещённости.

Примеры использования

• Уличный фонарь на территории жилого комплекса - включается вечером при освещённости около 15 лк, выключается утром при 40 лк.
• Рекламная вывеска в торговом центре - работает по графику дня, экономя энергию ночью.
• Подсветка входа в офис - включается при закате, не требует включения/выключения сотрудниками.
• Освещение автопарковки - срабатывает при снижении света, не зависит от времени года.

Практические советы

• Перед установкой проверьте уровень освещённости в месте монтажа - выберите место без прямого попадания света от соседних фонарей или окон.
• При настройке порога (регулятор LUX): начните с середины диапазона (25 лк), наблюдайте работу устройства несколько дней, затем скорректируйте в сторону "+" (позже включается) или "-" (раньше включается).
• Не направляйте устройство на источник искусственного света - это вызовет ложное отключение.
• Проверяйте соединения каждые 6 месяцев - особенно при высокой влажности, чтобы избежать окисления контактов.
• Если нагрузка близка к 2200 Вт, используйте кабель с запасом по сечению и контролируйте нагрев корпуса - перегрузка сокращает срок службы.
