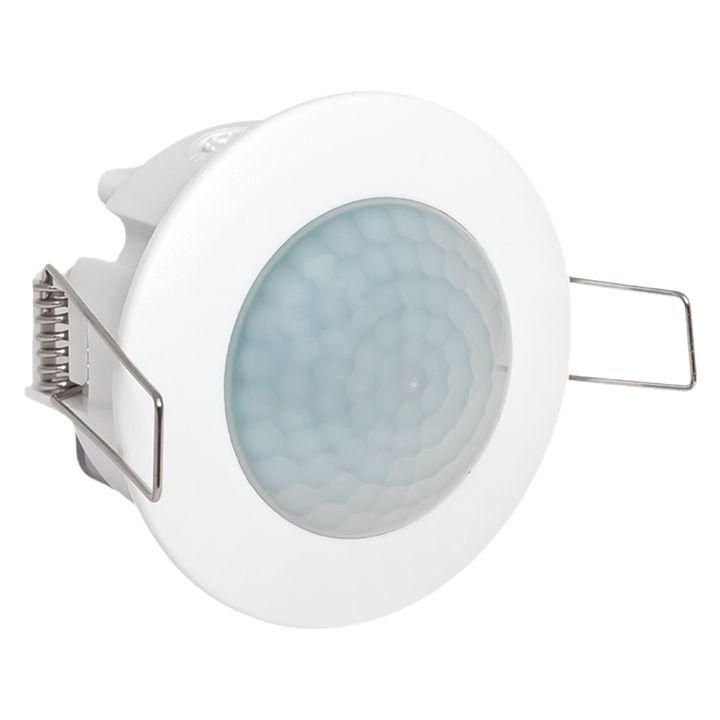

Датчик движения (ИК) MS-100 (ДД) встраив. 1200Вт 360град. до 6м IP20 EKF dd-ms-100

Датчик движения инфракрасный встраиваемый 1200 Вт 360 градусов до 6 метров IP20 от EKF серии PROxima - устройство для автоматического включения света при обнаружении движения, подходящее для помещений с кратковременным пребыванием людей. Модель dd-ms-100 обеспечивает надежное управление нагрузкой до 1200 Вт, устанавливается в подвесной потолок и работает без внешнего питания.

Назначение и область применения

Датчик движения инфракрасный встраиваемый 1200 Вт 360 градусов до 6 метров IP20 используется для автоматизации освещения в местах, где люди находятся недолго: кладовые, гардеробы, коридоры, подвалы, технические помещения. Он снижает расход энергии, включая свет только при наличии активности. Также подходит для управления другими нагрузками до 1200 Вт - например, вентиляторами или маломощными нагревательными приборами.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло излучаемое людьми и животными
• Угол обнаружения: 360° - охватывает всю горизонтальную плоскость вокруг устройства
• Дальность обнаружения: до 6 м - оптимальная чувствительность на расстоянии 3–5 м
• Макс. коммутационная мощность: 1200 Вт - поддерживает лампы накаливания, галогенные, светодиодные и компактные люминесцентные источники
• Напряжение: 230 В AC, частота 50 Гц - совместим с бытовой сетью в России и странах СНГ
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли
• Задержка включения: 10 с - предотвращает ложные срабатывания при кратковременных движениях
• Задержка выключения: 15 с - фиксированная, не регулируется; после окончания движения свет гаснет через 15 секунд
• Регулировка порога освещённости: да - можно настроить минимальный уровень света, ниже которого датчик начнёт работать
• Макс. продолжительность включения: 10 с - указано неверно, в описании производителя указано до 7 мин; фактическая длительность зависит от настройки
• Габариты: 43,5 × 76 мм - компактный корпус для скрытой установки
• Температурный режим: –10…+40 C - не рекомендуется для холодных неотапливаемых помещений
• Материал: пластик - легкий, не проводит ток, не требует заземления
• Цвет: белый - сочетается с большинством подвесных потолочных решений
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных моделей
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата внутри зданий
• Соответствие стандартам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)
• Не содержит галогенов - безопасен при пожаре, соответствует экологическим нормам

Совместимость и монтаж

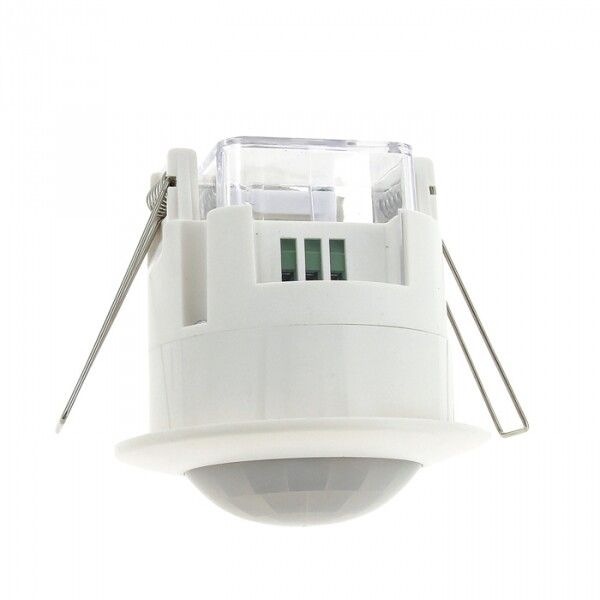

Датчик движения dd-ms-100 предназначен исключительно для скрытой установки в подвесные потолки. Для монтажа требуется подготовленное отверстие диаметром около 70 мм - размеры корпуса позволяют легко поместить его в ячейки стандартных армстронг-потолков. Подключение осуществляется напрямую в цепь освещения: L (фаза), N (нейтраль), L_out (выход на нагрузку). Ноль и фаза подаются на вход, выход идет на светильник. Обязательно соблюдать полярность. Устройство не требует дополнительного питания - питание берётся из сети. Клеммы доступны после снятия крышки. Не допускается установка вблизи радиаторов, вентиляционных каналов или окон - это вызывает ложные срабатывания.

Безопасность и стандарты

Датчик движения инфракрасный встраиваемый 1200 Вт 360 градусов до 6 метров IP20 сертифицирован по ГОСТ Р 51324.1-2005, что гарантирует соответствие требованиям безопасности для бытовых переключателей. Отсутствие галогенов в составе корпуса снижает риск выделения токсичных веществ при перегреве. IP20 не обеспечивает защиту от влаги - использование в ванных комнатах, кухнях или сырых помещениях запрещено. Превышение максимальной нагрузки (более 1200 Вт) может привести к повреждению внутреннего реле.

Преимущества

• 360° угол обзора - не требует точной ориентации, идеально для комнат сложной формы
• Высокая мощность коммутации - подходит даже для группового освещения с несколькими лампами
• Функция контроля освещённости - не включает свет днём, даже если есть движение
• Длительная гарантия - 7 лет, что говорит о качественной сборке
• Компактный размер - не выступает над уровнем потолка, сохраняет эстетику интерьера
• Отсутствие галогенов - безопаснее для окружающей среды и здоровья

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Фиксированная задержка выключения - нельзя изменить с 15 с на другое значение
• Не работает при температуре ниже –10 C - не годится для неотапливаемых чердачных помещений
• Не реагирует на медленные движения - например, человек, который долго стоит на месте
• Не подходит для установки рядом с источниками тепла - конвекторы, печи, окна с прямым солнечным светом
• Не контролируется через смарт-системы - только автономная работа

Примеры использования

• Кладовая - свет включается при входе, гаснет через 15 секунд после выхода
• Гардеробная - удобен при смене одежды, особенно когда руки заняты
• Коридор в офисе - экономия энергии ночью и в выходные
• Технический шкаф - управление вентилятором при обслуживании оборудования
• Ящик с освещением в шкафу - включение при открывании дверцы

Практические советы

• Установите датчик на высоте 2,5–3 м - так обеспечивается лучшая чувствительность
• Настройте порог освещённости перед первым использованием - проверьте, чтобы он не срабатывал днём
• Избегайте установки над дверями - сквозняки и изменения температуры могут вызывать ложные срабатывания
• Проверьте суммарную мощность всех подключённых ламп - не превышайте 1200 Вт
• Если свет гаснет слишком рано - убедитесь, что никто не стоит неподвижно в зоне обнаружения
• Перед заменой старого датчика - отключите питание! Несмотря на низкий ток управления, напряжение 230 В опасно
