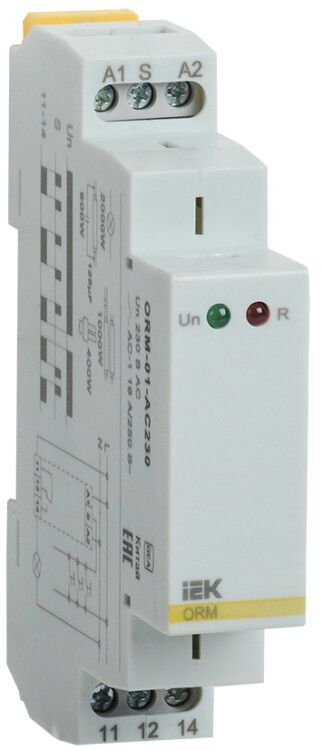

Импульсное реле ORM. 1 конт. 230 В AC | ORM-01-AC230 IEK

Реле импульсное ORM 1 контакт 230 В AC от бренда IEK (ИЭК) - устройство для переключения нагрузки одним импульсом управления, позволяющее включать и выключать оборудование (например, свет) с нескольких точек через обычные кнопочные выключатели. Артикул orm-01-ac230 подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Реле импульсное ORM 1 контакт 230 В AC используется там, где требуется управлять одной нагрузкой из нескольких мест - например, включение и выключение света в длинном коридоре, на лестнице или в комнате с двумя выходами. Отличается от обычного реле тем, что не требует постоянного нажатия кнопки: один импульс - вкл, второй - выкл. Подходит для систем промышленной и бытовой автоматики, особенно в схемах освещения, вентиляции, насосов и других слаботочных нагрузок до 16 А.

Технические характеристики

• Напряжение питания и управления: 230 В переменного тока (AC)
• Частота сети: 50 Гц
• Количество переключающих контактов: 1 (нормально открытый - NO)
• Номинальный коммутируемый ток: 16 А
• Тип катушки управления: переменный ток (AC)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 64 мм
• Тип подключения: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Реле импульсное ORM 1 контакт 230 В AC совместимо с любыми стандартными DIN-рейками и легко фиксируется защелкой. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть усилием 0,5–0,7 Нм. Управление осуществляется через внешние кнопки (без самовозврата): одна кнопка включает, другая - выключает, или одна кнопка работает как переключатель. Кнопки должны быть рассчитаны на 230 В AC и ток до 1 А. Не используйте кнопки с автосрабатыванием - они не подходят для импульсного режима.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 и GOST R 50030.5.1. Компоненты выполнены из самозатухающих материалов, обеспечивают безопасную работу при температуре от -25C до +60C. Максимальная рабочая температура окружающей среды - +40C. Применяется в помещениях с уровнем защиты IP20 - не предназначено для установки во влажных или пыльных условиях вне щита.

Преимущества

• Не требует сложной схемы управления - вместо проходных переключателей можно использовать простые кнопки
• Поддерживает управление с любого количества точек - достаточно подключить несколько кнопок параллельно
• Низкий уровень тепловыделения благодаря оптимизированной катушке
• Стандартная модульная ширина позволяет компактно размещать в щите вместе с автоматами и УЗО
• Надежные винтовые клеммы снижают риск ослабления контакта при вибрациях

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - применение на 230 В DC повредит катушку
• Максимальный коммутируемый ток - 16 А; нельзя подключать мощные нагреватели, двигатели свыше 3,5 кВт
• Не имеет функции задержки или таймера - только импульсное переключение
• Не защищено от попадания воды и пыли - устанавливать только внутри закрытых щитов
• Не рекомендовано для частого включения-выключения более 10 раз в минуту - возможен износ механических элементов

Примеры использования

• Освещение в многоэтажном доме: три кнопки - на первом, втором этаже и в конце коридора - все управляют одной лампой
• Система освещения в гараже: кнопка у входа и рядом с машиной
• Вентилятор в туалете: включение кнопкой у двери, выключение - у зеркала
• Автоматизация оборудования: запуск станка с двух пультов для безопасности оператора

Практические советы

• Выбирайте кнопки без самовозврата - только импульсные, типа «нажал - отпустил»
• Проверьте посадочный диаметр проводов: максимальный - 2,5 мм2 (медный); не используйте многожильные провода без наконечников
• При подключении нескольких кнопок - соединяйте их параллельно, не последовательно
• Обязательно проверьте соответствие нагрузки: если лампы суммарно дают 18 А - выбирайте реле с большим током
• При замене старого реле - учтите глубину монтажа (64 мм), чтобы не было перегрузки в щите
• Артикул orm-01-ac230 - единственный вариант в линейке ONI (IEK) с такими параметрами; аналоги могут отличаться по форме или времени срабатывания
