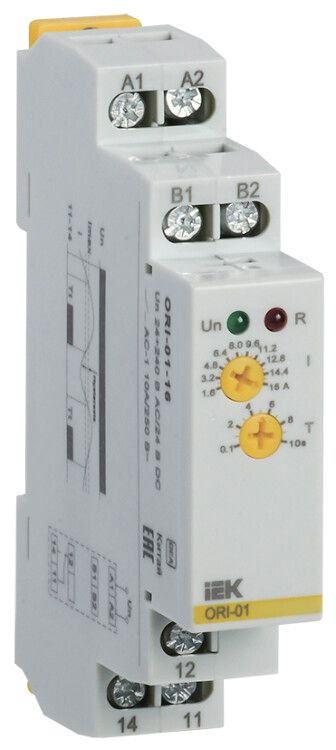

Реле тока ORI. 1,6-16 А. 24-240 В AC / 24 DC | ORI-01-16 IEK

Реле тока 1,6–16 А 24–240 В AC / 24 В DC от ONI (IEK) с артикулом ori-01-16 предназначено для автоматического контроля тока в цепях переменного и постоянного тока, обеспечивая защиту оборудования от перегрузок, обрывов фаз и других нарушений. Устройство устанавливается на DIN-рейку и подходит для промышленной автоматизации.

Назначение и область применения

Реле тока 1,6–16 А 24–240 В AC / 24 В DC используется для мониторинга силы тока в электрических цепях и выдачи сигнала управления при выходе за установленные пределы. Оно реагирует на увеличение или снижение тока, обрыв фазы, а также контролирует минимальный и максимальный ток в одной фазе. Применяется в системах управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, где важна надёжная защита от аварийных режимов.

Технические характеристики

• Диапазон измеряемого тока: 1,6–16 А — позволяет настраивать порог срабатывания в широком интервале для различных нагрузок;
• Номинальный ток: 10 А — оптимальная рабочая точка для большинства промышленных применений;
• Питание: 24–240 В AC или 24 В DC — совместимо с большинством промышленных систем управления;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) — обеспечивают гибкую логику управления;
• Время задержки срабатывания: 0,1–10 сек — можно настроить под нужды системы, чтобы исключить ложные срабатывания при кратковременных скачках;
• Гистерезис: да — предотвращает «дребезг» контактов при колебаниях тока вокруг порогового значения;
• Монтаж: на DIN-рейку — удобная установка в распределительных щитах;
• Подключение: винтовые зажимы — надёжное соединение проводов до 2,5 мм²;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле тока 1,6–16 А 24–240 В AC / 24 В DC совместимо с любыми устройствами, работающими на DIN-рейке типа TS35. Для подключения используйте провода сечением до 2,5 мм². Клеммы рассчитаны на многожильные и одножильные провода. Подключите источник питания (24–240 В AC или 24 В DC) к соответствующим выводам, а токовую цепь — через входные клеммы для измерения. Выходные контакты подсоединяются к управляемому устройству (например, контактору или PLC). Обязательно соблюдайте полярность при использовании постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на устройства защиты и автоматики. Наличие функций контроля гистерезиса, обрыва фазы и предельных значений тока повышает безопасность эксплуатации. Работает в температурном диапазоне, типичном для промышленных условий — рекомендуется проверять допустимые условия окружающей среды в паспорте изделия.

Преимущества

• Широкий диапазон тока (1,6–16 А) — один прибор заменяет несколько моделей;
• Поддержка AC и DC — универсальность для смешанных систем;
• Настройка времени задержки — снижает количество ложных срабатываний;
• Гистерезис и контроль однофазного тока — повышают надёжность в трёхфазных сетях;
• Винтовой контакт — долговечность и отказоустойчивость даже при вибрациях.

Ограничения применения

• Не предназначен для работы с токами выше 16 А — требуется использование внешних трансформаторов тока;
• Не имеет встроенного коммутирующего контакта для нагрузки — управляет только внешними исполнительными устройствами;
• Не работает при напряжении ниже 24 В — требует стабилизированного источника питания;
• Не подходит для взрывоопасных зон — отсутствует сертификат ATEX/IECEx.

Примеры использования

• Защита электродвигателя насоса от перегрузки и обрыва фазы в системе водоснабжения;
• Контроль тока в конвейере — отключение при заедании ленты;
• Автоматическое отключение нагревательного элемента при снижении тока ниже порога (признак обрыва ТЭНа);
• Интеграция в систему управления станком для остановки при асимметрии тока в фазах.

Практические советы

• Перед настройкой убедитесь, что ток в цепи находится в пределах 1,6–16 А — иначе реле не будет работать корректно;
• При работе с трёхфазной сетью подключайте все три фазы к реле — иначе контроль мин./макс. тока в одной фазе станет недоступен;
• Для точной настройки гистерезиса начните с минимального значения и постепенно увеличивайте, пока не исчезнут ложные срабатывания;
• Проверьте соответствие напряжения питания — особенно при использовании 24 В DC, где важно соблюдение полярности;
• При монтаже в шкафу с высокой вибрацией дополнительно закрепите реле с помощью дополнительных хомутов.
