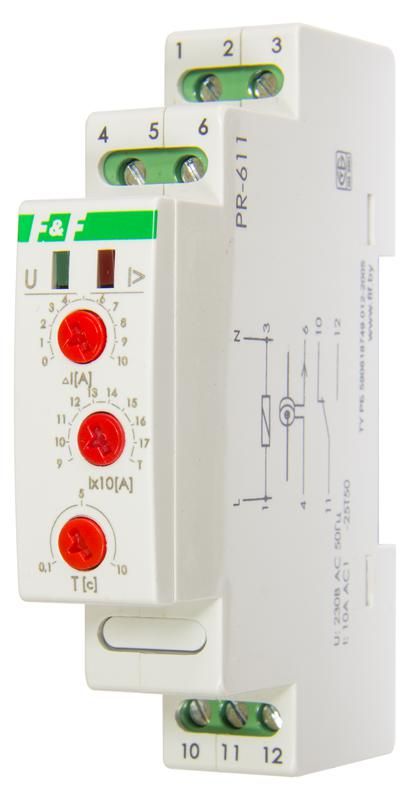

Реле тока РR-611-02 (исп.2 (100-190А); с задержкой отключения; монтаж на DIN-рейке 35мм 230В 10А 1P IP20) F&F EA03.004.004 Евроавтоматика

Реле тока Евроавтоматика F&F ea03.004.004 предназначено для автоматического отключения оборудования при превышении безопасного уровня тока. Устройство работает с внешним трансформатором тока, устанавливается на DIN-рейку и применяется там, где требуется надежная защита от перегрузок - например, на станках, насосах или системах конвейерной передачи.

Назначение и область применения

Реле тока Евроавтоматика F&F ea03.004.004 защищает электрооборудование от длительных перегрузок по току. Оно не коммутирует силовые цепи напрямую - вместо этого управляет работой независимого расцепителя, который отключает питание нагрузки. Подходит для установки в щитах управления промышленными машинами, насосами, воздушными компрессорами и другими устройствами, требующими точной защиты по току.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток контактов: 10 А
• Тип контакта: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Диапазон контроля тока: 90–180 А (через выносной трансформатор тока)
• Минимальная задержка срабатывания: 0,1 секунды
• Задержка возврата: 5 секунд после снижения тока на 5% ниже порога
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и брызг воды
• Количество модулей DIN: 1
• Климатическое исполнение: УХЛ4 - холодные и влажные помещения с возможностью работы при минусовой температуре
• Рабочий температурный диапазон: от –25 C до +50 C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока Евроавтоматика F&F ea03.004.004 монтируется на стандартную DIN-рейку шириной 35 мм. Для измерения тока используется выносной трансформатор тока, входящий в комплект - он одевается на проводник нагрузки и передаёт сигнал на реле через клеммы. К контактам реле подключают катушку независимого расцепителя (например, типа RKM или аналогичного). Никаких других внешних элементов для базового функционирования не требуется. Обязательно соблюдайте полярность подключения вторичной обмотки трансформатора - неверное соединение приведёт к отказу срабатывания.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 позволяет использовать устройство внутри закрытых электрощитов, но не рекомендует его установку во влажных, запылённых или наружных условиях. Отсутствие сертификации по IEC/EN не является недостатком - изделие прошло внутреннюю проверку производителя и рассчитано на применение в рамках специфики рынка Беларуси и стран СНГ.

Преимущества

• Выносной трансформатор тока позволяет легко адаптировать реле под любые шины или кабели без вскрытия цепи
• Настройка порога срабатывания происходит путём замены трансформатора - нет необходимости менять само реле при изменении нагрузки
• Автоматический возврат с задержкой предотвращает частые включения при колебаниях тока
• Световая индикация показывает состояние срабатывания - удобна при диагностике
• Один модуль занимает мало места на рейке - экономия пространства в щите

Ограничения применения

• Не предназначен для защиты от коротких замыканий - только от длительных перегрузок
• Не работает с постоянным током - только с переменным (AC)
• IP20 не обеспечивает защиту от попадания воды, пыли или химических сред - нельзя использовать вне щита
• Максимальный ток через контакты - 10 А; если мощность расцепителя выше - нужен промежуточный контактор
• Порог срабатывания ограничен диапазоном 90–180 А - для меньших значений (до 90 А) требуется другое реле

Примеры использования

• Защита двигателя насоса от заклинивания - при возрастании тока свыше 160 А реле отключает питание через расцепитель
• Обеспечение безопасности конвейера - при перегрузке ленты ток повышается, реле даёт команду на отключение
• Щит управления печью - предохраняет нагревательные элементы от выхода за пределы допустимого тока
• Энергообъекты с высокой степенью автономии - реле работает даже при скачках напряжения, так как зависит лишь от тока

Практические советы

• Выбирайте трансформатор тока с коэффициентом преобразования, соответствующим вашему максимальному току нагрузки - в комплекте обычно указан подходящий вариант
• Проверьте, чтобы проводник, на котором установлен трансформатор, был единственным в зоне намагничивания - другие провода рядом могут исказить показания
• Подключайте катушку расцепителя параллельно с реле - не последовательно! Это распространённая ошибка при первом монтаже
• Если система часто срабатывает при пуске - убедитесь, что пусковой ток не превышает порог срабатывания. Возможно, стоит увеличить минимальную задержку (если есть возможность настройки)
• При обслуживании всегда отключайте питание реле - хотя контакты слаботочные, сам корпус находится под сетевым напряжением
