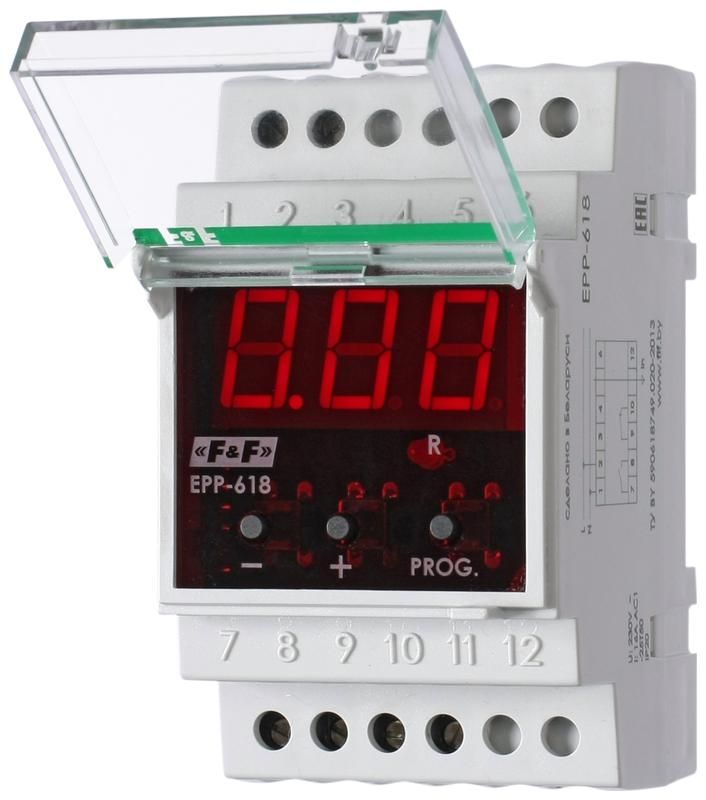

Реле тока EPP-618 (многофункциональное; диапазон контролируемых токов 0.5-50А (с внешними трансформаторами более до 999А); монтаж на DIN-рейке 35мм 150-250В AC 16А 1P IP20) F&F EA03.004.007 Евроавтоматика

Реле тока многофункциональное Евроавтоматика ea03.004.007 предназначено для точного контроля тока в электроустановках с питанием 230 В AC. Устройство устанавливается на DIN-рейку, отслеживает как превышение, так и снижение тока, и выводит актуальные значения на цифровой индикатор. Подходит для автоматизации оборудования, где важна защита от перегрузок и обрывов.

Назначение и область применения

Реле тока многофункциональное Евроавтоматика ea03.004.007 используется для защиты электрических цепей от аварийных режимов: перегрузки, недогрузки, обрыва фазы или несимметрии нагрузки. Применяется в системах автоматического управления, на производстве, в насосных станциях, конвейерах, компрессорах и других устройствах с переменным током. Может работать как с собственным токовым диапазоном (0,5–50 А), так и с внешними трансформаторами тока — до 999 А.

Технические характеристики

• Диапазон измеряемого тока: 0,5 – 50 А (внутренний шунт); до 999 А (через внешние ТТ)
• Напряжение питания: 230 В AC (допустимый диапазон 150–250 В)
• Коммутируемый ток контактов: 8 А (1NO + 1NC)
• Количество фаз: 1
• Способ монтажа: на DIN-рейку 35 мм
• Количество модулей DIN: 3
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и воды)
• Индикация: LED-дисплей — показывает реальное значение тока и состояние выходного реле
• Минимальная задержка срабатывания: 0,5 сек
• Рабочая температура: от -25 °C до +50 °C
• Климатическое исполнение: УХЛ4 (для помещений с умеренно холодным и влажным климатом)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока многофункциональное Евроавтоматика ea03.004.007 совместимо со всеми стандартными DIN-рейками 35 мм. Для подключения используются клеммы на передней панели — провода заходят сверху. Контакты 1NO и 1NC рассчитаны на коммутацию до 8 А, что позволяет напрямую управлять катушками контакторов, маломощными реле или сигнализацией. Для измерения токов выше 50 А необходимо использовать внешние трансформаторы тока (ТТ) с выходом 5 А — устройство имеет сквозной канал для прохода основного провода. Монтаж допускается в щитах с хорошей вентиляцией; не рекомендуется установка рядом с источниками сильного тепла.

Преимущества

• Четыре программируемые функции защиты: максимум тока, минимум тока, максимум с гистерезисом, диапазон тока
• Цифровой дисплей отображает реальную величину тока в режиме реального времени — нет необходимости во внешних измерительных приборах
• Гибкая настройка порогов срабатывания и временных задержек через кнопки на корпусе
• Сквозной канал позволяет легко подключить внешние ТТ без разрезания проводов
• Поддержка широкого диапазона входного напряжения (150–250 В AC) — работает даже при просадках сети

Ограничения применения

• Не предназначен для постоянного тока (DC) — только переменный ток (AC)
• Защита IP20 исключает использование в сырых, пыльных или открытых помещениях — требует установки внутри закрытого щита
• Коммутирующая способность контактов — 8 А — недостаточна для прямого управления мощными двигателями или нагревательными элементами; требуется применение промежуточного контактора
• Не имеет сетевой связи (RS485, Modbus) — управление только локальное, через кнопки
• Работает только при наличии напряжения питания 230 В — при отключении питания теряет настройки (не сохраняет их в энергонезависимой памяти)

Примеры использования

• Защита насоса от сухого хода — при падении тока ниже 1,5 А реле отключает двигатель
• Контроль тока в конвейере — при превышении 35 А (например, при заклинивании) происходит аварийная остановка
• Обеспечение равномерной нагрузки на три фазы — при использовании трех таких реле на каждой фазе можно выявить перекос
• Автоматизация системы вентиляции — реле отключает вентилятор при падении тока ниже нормы (обрыв ремня, отказ двигателя)

Практические советы

• При использовании внешнего ТТ убедитесь, что его коэффициент трансформации соответствует расчетному значению — иначе показания будут некорректны
• Настройте гистерезис (разницу между включением и выключением) — это предотвращает частые переключения при колебаниях тока вокруг порога
• Задержку срабатывания лучше увеличивать для двигателей с высоким пусковым током — чтобы избежать ложных срабатываний при запуске
• Проверьте соответствие сечения проводов к контактам — максимальный ток 8 А требует медных проводов не менее 1,5 мм²
• При первом запуске проведите тестирование с известной нагрузкой — убедитесь, что индикация совпадает с показаниями клещей
