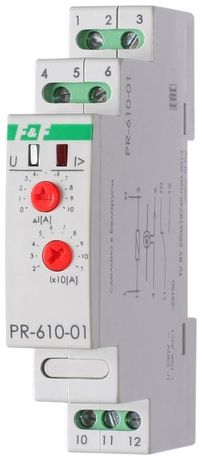

Реле тока РR-610-01 (исп.1 (20-110А); монтаж на DIN-рейке 35мм 230В 10А 1P IP20) F&F EA03.004.001 Евроавтоматика

Реле тока PR-610-01 с выносным трансформатором тока предназначено для автоматического отключения оборудования при превышении безопасного уровня тока. Бренд Евроавтоматика, артикул ea03.004.001, используется в системах управления, где требуется надёжная защита от перегрузок без необходимости встраивания реле прямо в силовой контур.

Назначение и область применения

Реле тока PR-610-01 защищает электрооборудование от повреждений, вызванных превышением тока выше заданного порога. Он не коммутирует саму нагрузку - вместо этого он управляет внешним устройством отключения, например, независимым расцепителем автомата или контактором. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других мощных устройств, работающих от переменного тока.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Диапазон измеряемого тока: 20–110 А (через выносной трансформатор тока)
• Коммутируемый ток контакта: 10 А
• Тип контакта: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Способ монтажа: на DIN-рейку 35 мм, занимает 1 модуль
• Степень защиты: IP20 - противостояние крупному пылевому оседанию, но не герметична
• Индикация: светодиод показывает состояние срабатывания
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C
• Задержка сброса: 5 секунд после снижения тока ниже порогового значения на 5%
• Минимальная задержка срабатывания: 4 секунды
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

PR-610-01 устанавливается на стандартную DIN-рейку 35 мм. Для работы необходим выносной трансформатор тока (ТТ), который одевается на провод контрольной цепи. Кабели питания 230 В и сигнальные выводы контактов подключаются к клеммам на лицевой панели. Максимальный ток через контакт реле - 10 А, поэтому им можно управлять только слаботочными цепями (например, катушкой расцепителя). Сама нагрузка должна быть отключена другим аппаратом - автоматом, контактором или предохранителем.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 позволяет использовать его внутри закрытых щитов, но не рекомендует применение во влажных, запылённых или наружных условиях. Наличие световой индикации помогает оперативно диагностировать сработавшую защиту. Применение вне указанного диапазона температур (–25...+50 C) может привести к отказу устройства.

Преимущества

• Выносной трансформатор тока позволяет измерять большие токи (до 110 А) без прохождения тока через само реле - повышает долговечность и безопасность
• Автоматический сброс с задержкой предотвращает частые включения при колебаниях нагрузки
• Комбинированный контакт 1NO/NC даёт гибкость в организации цепей управления - можно использовать как для отключения, так и для сигнализации
• Минимальная задержка срабатывания 4 секунды исключает ложные срабатывания при кратковременных скачках тока

Ограничения применения

• Не предназначен для постоянного коммутирования основной нагрузки - максимальный ток контакта всего 10 А
• IP20 не защищает от брызг воды, пыли и агрессивной среды - нельзя устанавливать в открытом виде или в сырых помещениях
• Требуется правильный подбор трансформатора тока по сечению провода; не все ТТ совместимы - проверьте соответствие диаметру жилы
• Не работает с постоянным током (DC) - только с переменным (AC)
• Задержка сброса фиксирована на 5 секундах - невозможно изменить её значение

Примеры использования

• Защита двигателя насоса: трансформатор тока одевается на фазный провод, реле отключает питание через независимый расцепитель при перегрузке
• Контроль нагревательных элементов: при замыкании спирали и росте тока - реле активирует аварийное отключение
• Система безопасности конвейера: при заклинивании роликов и возрастании тока - реле отключает двигатель и включает сигнал тревоги через НЗ-контакт

Практические советы

• Выбирайте трансформатор тока с внутренним диаметром, подходящим под сечение кабеля - обычно 10–15 мм для медных жил 6–16 мм2
• Подключите реле к сети 230 В перед монтажом трансформатора - чтобы избежать помех при первом включении
• Настройка порога срабатывания происходит путём подбора ТТ, а не реле - выбирайте модель TТ с нужным коэффициентом трансформации (обычно 100/5 A или аналоги)
• Проверяйте целостность соединений между ТТ и реле - плохой контакт может вызвать ложное срабатывание
• При использовании нескольких реле в одном шкафе - соблюдайте минимальный зазор между ними для теплоотвода
