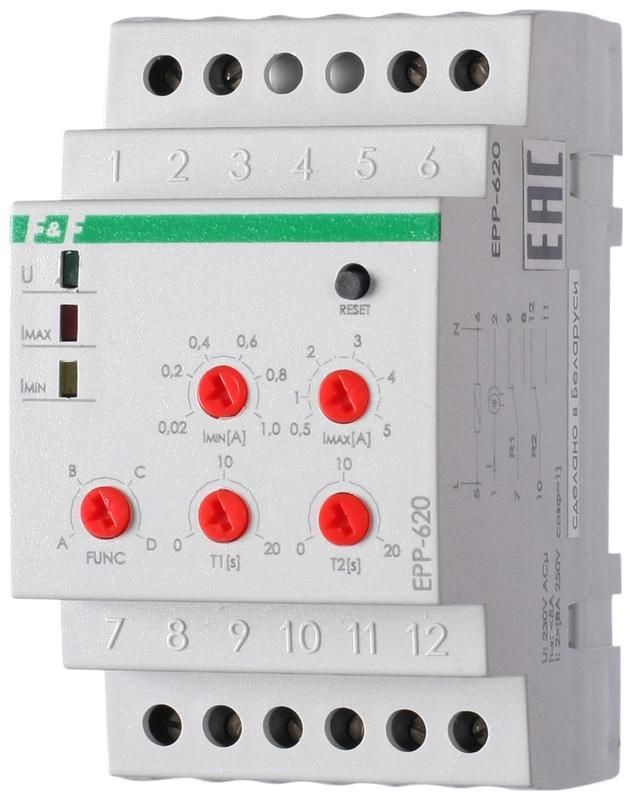

Реле тока EPP-620 (многофункциональное; двухпороговое (0.02-1А 0.5-5A); монтаж на DIN-рейке 35мм; 3 модуля; 230В AC 2х16А 2х1P IP20) F&F EA03.004.006 Евроавтоматика

Реле тока многофункциональное двухпороговое Евроавтоматика EA03.004.006 - устройство для контроля тока в цепях переменного и постоянного напряжения, монтируется на DIN-рейку и подходит для автоматизации и защиты оборудования с требованием точной настройки порогов срабатывания.

Назначение и область применения

Реле тока многофункциональное двухпороговое Евроавтоматика EA03.004.006 предназначено для контроля отклонений силы тока в электрической цепи - как выше, так и ниже заданных значений. Устройство применяется в системах релейной защиты, автоматики и управления оборудованием, где важно предотвращать перегрузки или обрывы цепи. Подходит для установки в щитах промышленного и бытового назначения: насосы, компрессоры, конвейеры, системы вентиляции, станки с ЧПУ.

Технические характеристики

• Диапазон измеряемого тока: 0,02–5 А (возможно настроить два независимых порога: 0,02–1 А и 0,5–5 А)
• Тип тока: переменный (AC) и постоянный (DC)
• Напряжение питания: 24–264 В AC/DC - совместимо с большинством сетей, включая слаботочные системы
• Коммутируемый ток контактов: 16 А (на каждый контакт)
• Тип контактов: 2 шт. - нормально открытые (НО) и нормально закрытые (НЗ), 2×8 А
• Минимальная задержка срабатывания: 0,5 сек - позволяет исключить ложные срабатывания при кратковременных скачках
• Способ монтажа: на DIN-рейку 35 мм, занимает 3 модуля
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Индикация: светодиодная - показывает состояние срабатывания
• Количество фаз: 1
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +50C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока многофункциональное двухпороговое Евроавтоматика EA03.004.006 устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется подключение к сети питания 24–264 В и подключение контролируемой цепи через входные клеммы. Контакты НО/НЗ коммутируют нагрузку до 16 А. Устройство рассчитано на работу с внешними трансформаторами тока - при необходимости измерения больших токов (выше 5 А) используются токоизмерительные трансформаторы (ТТ) с выходным током 0,02–5 А. Монтаж выполняется без инструментов: защёлкивающаяся планка фиксирует реле на рейке. Подключение проводов - винтовые зажимы, рекомендовано использовать жилы сечением до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри электрошкафов, но не допускает использование во влажных, запылённых или наружных условиях. Отсутствие сертификатов CE, UL или IEC не препятствует применению в рамках внутреннего рынка СНГ, однако для экспорта или проектов с жесткими требованиями безопасности необходимо проверить соответствие местным нормам.

Преимущества

• Две независимые настраиваемые зоны контроля тока - можно одновременно следить за минимумом и максимумом
• Широкий диапазон питания (24–264 В AC/DC) - совместимо с различными источниками, включая преобразователи и аккумуляторы
• Настройка порогов и задержки с помощью потенциометров на передней панели - удобно при сервисном обслуживании
• Чёткая световая индикация - сразу видно, произошло ли срабатывание
• Поддержка внешних трансформаторов тока - расширяет возможности для контроля высоких токов без изменения самого реле

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от влаги, пыли и механических воздействий
• Не используется для трёхфазных цепей - только однофазные системы
• Максимальный коммутируемый ток 16 А - не подходит для мощных нагревательных элементов или двигателей свыше 3–4 кВт без контактора
• Требуется внешний трансформатор тока для измерения токов более 5 А - само реле не измеряет токи напрямую выше этого значения
• Не имеет гальванической развязки между питанием и контактами - при аварии в цепи питания возможен пробой на контакты

Примеры использования

• Защита насоса от сухого хода - реле отключает питание при падении тока ниже 0,1 А
• Контроль работоспособности двигателя - срабатывает при превышении тока 3 А, указывающем на заклинивание
• Автоматизация конвейера - отключение при обрыве ленты (падение тока) или перегрузке (повышение тока)
• Система резервирования - при отказе основного источника питания (понижение тока) активируется резервный контур

Практические советы

• Перед настройкой убедитесь, что ток в цепи находится в пределах 0,02–5 А - иначе используйте трансформатор тока
• При использовании нескольких реле в одном щите соблюдайте минимальный интервал между ними - 10 мм для теплоотвода
• Задержку срабатывания 0,5 с стоит увеличивать при наличии частых кратковременных перегрузок (например, при пуске моторов)
• Проверьте полярность при подключении DC - хотя реле работает на переменном и постоянном токе, неверная полярность может повредить внутреннюю электронику
• Для долговечности не подключайте индуктивные нагрузки (катушки, реле) напрямую - используйте дополнительный контактор
