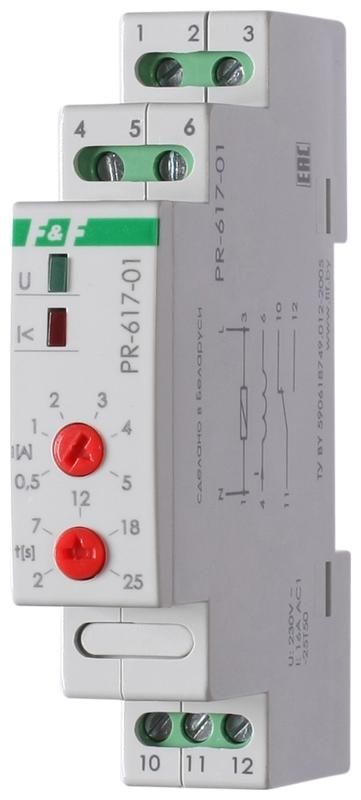

Реле тока PR-617-01 (диапазон 0.5-5А; с задержкой отключения; монтаж на DIN-рейке 35мм 230В 16А 1Z IP20) F&F EA05.001.002 Евроавтоматика

Реле тока Евроавтоматика F&F артикул ea05.001.002 предназначено для автоматической защиты оборудования от перегрузок по току с задержкой отключения. Устройство устанавливается на DIN-рейку и работает в сетях переменного тока 230 В, контролируя ток в диапазоне 0,5–5 А.

Назначение и область применения

Реле тока Евроавтоматика F&F артикул ea05.001.002 используется для защиты электродвигателей и другого электрооборудования от длительных перегрузок. Оно реагирует на превышение установленного порога тока и отключает питание через заданную паузу - это предотвращает ложные срабатывания при кратковременных скачках. Подходит для однофазных и трёхфазных систем, где требуется надёжная защита двигателей от заклинивания ротора, снижения/повышения напряжения или механической перегрузки.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток контактов: 16 А
• Диапазон измеряемого тока: 0,5 – 5 А
• Время задержки отключения: 2–10 секунд
• Тип контакта: 1 нормально разомкнутый (NO)
• Монтаж: на DIN-рейку 35 мм (1 модуль)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +50 C
• Индикация: светодиодная - горит при срабатывании
• Климатическое исполнение: УХЛ4 - для использования в помещениях с умеренным и холодным климатом
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока Евроавтоматика F&F артикул ea05.001.002 совместимо со всеми стандартными DIN-рейками 35 мм. Для установки достаточно защёлкнуть устройство на рейке - дополнительные крепления не требуются. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение входного тока осуществляется через клеммы L1/N, выходной контакт - к нагрузке. Обязательно соблюдайте полярность при подключении к сети 230 В AC.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при работе внутри распределительных щитов - устройство нельзя использовать вне корпуса или во влажных средах. Индикация позволяет оперативно определить причину отключения - сработала защита или произошёл отказ.

Преимущества

• Задержка отключения 2–10 с исключает ложные срабатывания при пусковых токах двигателя
• Один модуль занимает мало места на DIN-рейке
• Светодиодная индикация упрощает диагностику
• Высокая коммутационная способность (16 А) позволяет управлять мощными нагрузками
• Широкий диапазон рабочих температур делает устройство пригодным для неотапливаемых помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или на открытом воздухе - IP20 недостаточно для таких условий
• Поддерживает только переменный ток (AC); не работает с постоянным током
• Не имеет регулировки порога срабатывания - диапазон 0,5–5 А фиксирован
• Не рекомендуется применять в системах с частыми колебаниями тока ниже 0,5 А - возможна некорректная работа

Примеры использования

• Защита насосов и компрессоров от заклинивания
• Обеспечение безопасности конвейерных лент при перегрузке
• Автоматическое отключение станков при превышении тока потребления
• Контроль тока в системах вентиляции и воздушных завесах

Практические советы

• Выбирайте реле тока Евроавтоматика F&F артикул ea05.001.002 только тогда, когда максимальный рабочий ток нагрузки не превышает 5 А - иначе устройство будет постоянно срабатывать
• Проверьте, что ток в вашей цепи действительно находится в диапазоне 0,5–5 А; если он близок к границам, учтите допуски и пусковые импульсы
• Не используйте реле в качестве основного выключателя - оно служит только для защиты, а не для частого ручного управления
• При установке в шкафу обеспечьте достаточный зазор вокруг устройства для теплоотвода - особенно при высокой температуре окружающей среды
• Если нужна защита выше 5 А - выбирайте другие модели реле тока с подходящим диапазоном
