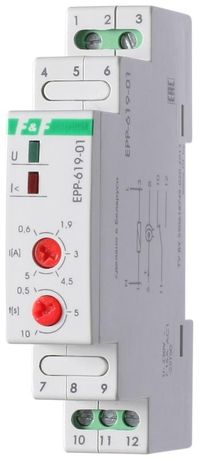

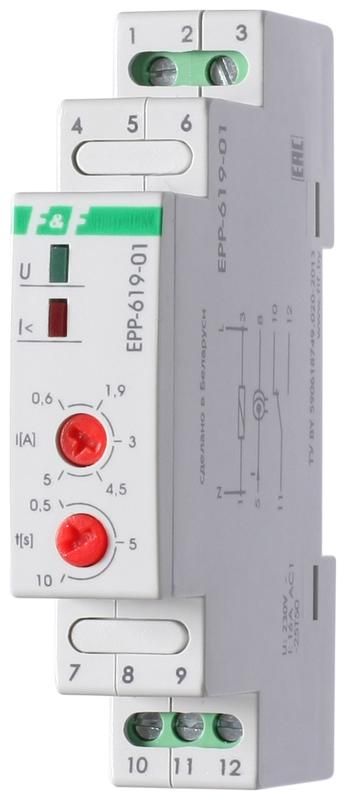

Реле тока EPP-619 (исп.1 (0.6-5А); сквозной канал; монтаж на DIN-рейке 35мм; 1 модуль; 230В AC 16А 1P IP20) F&F EA03.004.005 Евроавтоматика

Реле тока Евроавтоматика EPP (артикул ea03.004.005) - устройство для контроля изменения тока в однофазных цепях переменного тока. Устанавливается на DIN-рейку, имеет сквозной канал для прохода провода, регулируемые пороги срабатывания и световую индикацию. Подходит для защиты оборудования от перегрузок и недогрузок.

Назначение и область применения

Реле тока Евроавтоматика EPP (артикул ea03.004.005) используется для автоматического управления цепями при отклонении тока за пределы заданных значений. Реагирует как на увеличение, так и на снижение тока выше или ниже порога. Применяется в системах релейной защиты и автоматики: например, для отключения насосов при закупорке труб, остановки конвейеров при обрыве ремня, защиты двигателей от перегрузки или холостого хода.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания: 230 В AC
• Коммутируемый ток контактов: 16 А
• Номинальный ток контактов: 16 А
• Диапазон контролируемого тока: 0,6–5 А
• Тип контакта: 1 НО/НЗ (замыкающий/размыкающий)
• Время задержки срабатывания: от 0,5 секунды (регулируемое)
• Количество фаз: 1
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и брызг)
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Индикация: светодиодная (показывает состояние срабатывания)
• Климатическое исполнение: УХЛ4 (работает в помещениях с умеренным и холодным климатом)
• Диапазон температур: от –25 C до +50 C
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока Евроавтоматика EPP (артикул ea03.004.005) монтируется на стандартную DIN-рейку 35 мм. Для подключения нагрузки используются клеммы на передней панели: L/N - питание 230 В; 10, 11, 12 - контактная группа (1NO/NC). Контролируемый провод пропускается через сквозной канал - никаких разрезов или подключений к первичной цепи не требуется. Устройство совместимо с любыми однопроводными цепями переменного тока в пределах 0,6–5 А. Не требует внешнего трансформатора тока - работает напрямую с проводником.

Безопасность и стандарты

Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - установка допускается только внутри щитов. Соответствие ТУ BY 590618749.027-2017 гарантирует соответствие требованиям белорусских норм для промышленного оборудования. Климатическое исполнение УХЛ4 позволяет использовать реле в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Регулируемые пороги срабатывания - можно точно настроить реакцию на конкретные условия эксплуатации
• Обратная связь: реле реагирует как на превышение, так и на падение тока - универсальность для разных задач
• Сквозной канал - не нужно разрывать цепь при установке, экономия времени при монтаже
• Световая индикация - наглядное определение состояния (сработало / не сработало)
• Один модуль DIN - компактность, удобно размещать в плотных распределительных шкафах

Ограничения применения

• Не предназначено для постоянного тока - работает только с переменным током (AC)
• IP20 - нельзя устанавливать во влажных, запылённых или открытых местах
• Максимальный контролируемый ток - 5 А. Для больших токов нужен внешний трансформатор тока (не входит в комплект)
• Напряжение питания - только 230 В AC. Не поддерживает 110 В или 24 В
• Не имеет функции самодиагностики или коммуникации - управление только по дискретному сигналу

Примеры использования

• Защита насоса: отключение при закупорке (ток падает ниже 0,8 А) или перегреве (ток возрастает выше 4,5 А)
• Контроль конвейера: остановка при обрыве ленты (падение тока) или перегрузке двигателя (повышение тока)
• Автоматизация освещения: выключение светильников при снижении потребления ниже порога (например, после выхода из режима работы)
• Контроль зарядки аккумуляторов: отключение при достижении максимального тока заряда

Практические советы

• При настройке порога тока используйте токоизмерительные клещи - точнее, чем по показаниям счетчика
• Убедитесь, что контролируемый провод полностью проходит через сквозной канал - даже частичное попадание может вызвать некорректную работу
• Проверьте посадочный диаметр канала: он рассчитан на провода до ~10 мм2. Более толстые жилы не поместятся
• Настройку задержки выполняйте после установки порога - сначала определите, при каком токе нужно сработать, потом - через сколько времени
• Не забудьте проверить полярность питания: L и N должны быть правильно подключены - неверное подключение может повредить внутреннюю схему
