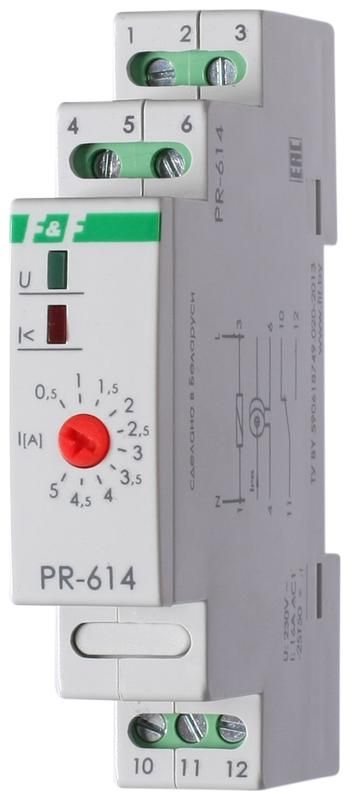

Реле тока PR-614 (для работы с внешним трансф. монтаж на DIN-рейке 35мм 230В AC 16А 1перекл. IP20) F&F EA03.003.005 Евроавтоматика

Реле тока PR-614 от Евроавтоматика - устройство для управления нагрузкой в условиях ограниченной мощности ввода. Оно работает совместно с внешним трансформатором тока, отслеживает текущий расход энергии и автоматически отключает второстепенные устройства при превышении заданного порога, сохраняя питание важных потребителей. Монтаж на DIN-рейку 35 мм делает PR-614 удобным решением для распределительных щитов.

Назначение и область применения

Реле тока PR-614 предназначено для приоритизации электропотребления. Когда суммарная нагрузка превышает допустимый предел (например, из-за лимита на ввод или слабой проводки), реле отключает менее значимые устройства - например, бойлер, кондиционер или освещение зоны отдыха - чтобы не отключить основные системы: холодильник, насос, систему безопасности.

Подходит для установки в жилых домах, офисах, малых производствах, где есть риск перегрузки сети при одновременной работе нескольких приборов. Особенно эффективно при использовании с внешним трансформатором тока, который позволяет контролировать ток в силовой цепи без прямого подключения самого реле.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток коммутируемых контактов: 16 А
• Тип контакта: один переключающий (1NO/NC - нормально замкнутый / нормально разомкнутый)
• Диапазон измеряемого тока (через внешний ТТ): 0,5–5 А
• Задержка срабатывания: 0,2 секунды - исключает ложные срабатывания при кратковременных скачках
• Степень защиты: IP20 - защищён от доступа пальцами и крупной пыли, не предназначен для открытых условий
• Количество модулей на DIN-рейке: 1 (17,5 мм ширина)
• Климатическое исполнение: УХЛ4 - работает при температурах от –25 C до +50 C, подходит для неотапливаемых помещений
• Индикация: светодиод показывает состояние реле (включение/отключение)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

PR-614 монтируется на стандартную DIN-рейку 35 мм. Для работы требуется внешний трансформатор тока (ТТ), который устанавливают на фазный провод контролируемой цепи. Первичный ток ТТ должен находиться в диапазоне 0,5–5 А - выбирайте ТТ с подходящим коэффициентом трансформации (например, 100/5 А, 50/5 А).

На лицевой панели расположен потенциометр - им выставляется порог срабатывания. Контакты 11–12 - это нормально замкнутый выход; они размыкаются при превышении тока, отключая неприоритетную нагрузку. Подключите её через эти контакты. Напряжение питания 230 В подаётся на клеммы L/N.

Безопасность и стандарты

PR-614 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при установке внутри закрытого щита. Применение внешнего трансформатора тока минимизирует риски при высоких токах - сам реле не подвергается воздействию больших токов, что повышает надёжность и срок службы.

Преимущества

• Автоматическая переaktivation: после снижения тока ниже порога реле само возвращает питание неприоритетной нагрузке - никакого ручного вмешательства не требуется
• Экономия места: занимает всего один модуль на рейке
• Гибкая настройка: точная регулировка порога срабатывания в пределах 0,5–5 А
• Защита от ложных срабатываний: 0,2-секундная задержка игнорирует кратковременные пики
• Чёткая индикация: видно, активировано ли реле даже в темном щите

Ограничения применения

• Не применяйте без внешнего трансформатора тока - реле не способно измерять ток самостоятельно
• IP20 не защищает от воды и пыли - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запылённостью
• Максимальный ток нагрузки - 16 А. Не используйте для оборудования выше этой мощности (не более ~3,5 кВт при 230 В)
• Работает только с однофазной сетью - не подходит для трёхфазных систем
• Температурный диапазон (-25...+50 C) требует установки в закрытых, хотя бы частично отапливаемых, щитах зимой

Примеры использования

• Жилой дом с лимитом 10 кВт: реле отключает бойлер, пока работают электрокотёл и кондиционер
• Мастерская: при включении сварочного аппарата временно отключаются свет и зарядка инструментов
• Офис: при старте сервера и принтера реле отключает чайник и микроволновку
• Объект с генерацией: при увеличении потребления от батарей - отключается второй контур отопления

Практические советы

• Выбирайте трансформатор тока так, чтобы максимальный ток в вашей цепи был около 80 % от верхнего предела ТТ (например, при 100 А в цепи - берите ТТ 100/5 А)
• Проверьте полярность подключения ТТ - большинство таких трансформаторов чувствительны к направлению тока
• При первом запуске настройте порог чуть выше среднего потребления, затем постепенно опускайте - так избежите постоянных отключений
• Не забудьте про защиту от перегрузки: реле управляет нагрузкой, но не защищает от КЗ - нужен автоматический выключатель на входе
• PR-614 от Евроавтоматика легко заменяет аналоги других брендов - проверьте соответствие типов контактов и диапазона тока
