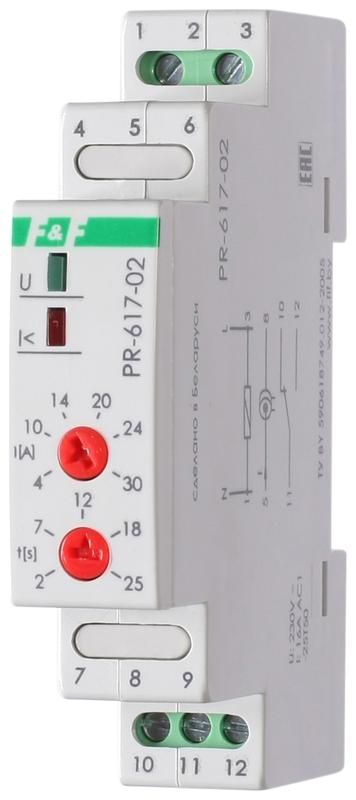

Реле тока PR-617-02 (диапазон 4-30А; с задержкой отключения; сквозной канал; монтаж на DIN-рейке 35мм 230В 16А 1Z IP20) F&F EA05.001.003 Евроавтоматика

Реле тока Евроавтоматика F&F артикул ea05.001.003 - устройство для автоматической защиты оборудования от перегрузок по току. Устанавливается на DIN-рейку, контролирует ток в пределах 4–30 А, имеет задержку отключения и коммутирует нагрузку через один нормально разомкнутый контакт. Подходит для промышленных систем с питанием 230 В AC.

Назначение и область применения

Реле тока Евроавтоматика F&F артикул ea05.001.003 используется для защиты электродвигателей и другого электрооборудования от длительных перегрузок. Оно реагирует на превышение установленного порога тока - например, при заклинивании ротора, снижении напряжения или возрастании механической нагрузки. Применяется в системах управления станков, насосов, конвейеров, вентиляторов и других устройств с асинхронными двигателями.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Диапазон измеряемого тока: 4–30 А
• Коммутируемый ток контакта: 16 А
• Время задержки отключения: 2–10 секунд (регулируемое, зависит от уровня перегрузки)
• Тип контакта: 1 нормально разомкнутый (NO)
• Монтаж: на DIN-рейку 35 мм, занимает 1 модуль
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в помещениях с контролируемой средой
• Индикация: светодиодная - горит при срабатывании
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока Евроавтоматика F&F артикул ea05.001.003 монтируется на стандартную DIN-рейку 35 мм. Для работы требуется подключение силового провода через сквозной канал - он проходит прямо через корпус устройства, не требует отсоединения цепи. Напряжение питания 230 В подключается к клеммам L/N, а нагрузка - к выходным клеммам NO. Контакт рассчитан на 16 А, поэтому не следует использовать его для управления мощными нагревательными элементами или высокотоковыми цепями выше этого значения.

Безопасность и стандарты

Устройство соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при установке внутри распределительных щитов, исключает случайное прикосновение к токоведущим частям. Не предназначен для открытых площадок, улиц, сырых помещений или мест с возможностью попадания воды и пыли.

Преимущества

• Сквозной канал позволяет легко интегрировать реле в существующую цепь без демонтажа проводов
• Задержка отключения 2–10 с предотвращает ложные срабатывания при кратковременных скачках тока (например, при запуске двигателя)
• Светодиодная индикация сразу показывает состояние срабатывания - удобно для диагностики
• Один модуль DIN экономит место в шкафу
• Поддерживает работу в широком диапазоне температур, что важно для неотапливаемых помещений

Ограничения применения

• Не работает с постоянным током - только с переменным (AC)
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Коммутируемый ток 16 А ограничен - нельзя применять для прямого управления мощными нагрузками (>16 А); нужна дополнительная контакторная группа
• Не регулируется порог срабатывания - диапазон 4–30 А фиксирован, выбирать модель нужно под конкретную нагрузку
• Не имеет функции самовозврата после сброса; необходимо вручную восстановить питание или снять/включить входное напряжение

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - отключает питание при заклинивании крыльчатки
• Контроль тока в конвейере на пищевом производстве - предотвращает перегрев мотора при перегрузке
• Автоматическая защита вентилятора в HVAC-системе - срабатывает при падении напряжения и росте потребляемого тока
• В составе панели управления станком - совмещается с тепловыми реле и кнопками аварийной остановки

Практические советы

• Выбирайте реле тока Евроавтоматика F&F артикул ea05.001.003, когда максимальный рабочий ток нагрузки близок к 25–30 А. Для меньших значений (<10 А) лучше взять модель с более низким порогом
• При монтаже убедитесь, что проводник плотно проходит через сквозной канал - плохой контакт вызовет перегрев и неверные показания
• Не используйте реле в качестве основного выключателя - оно не рассчитано на частые включения/выключения
• Проверьте соответствие класса защиты IP20 условиям установки: если щит находится в зоне повышенной влажности, добавьте герметичный кожух
• После срабатывания проверьте причину перегрузки перед включением - возможно, проблема в механической части оборудования
