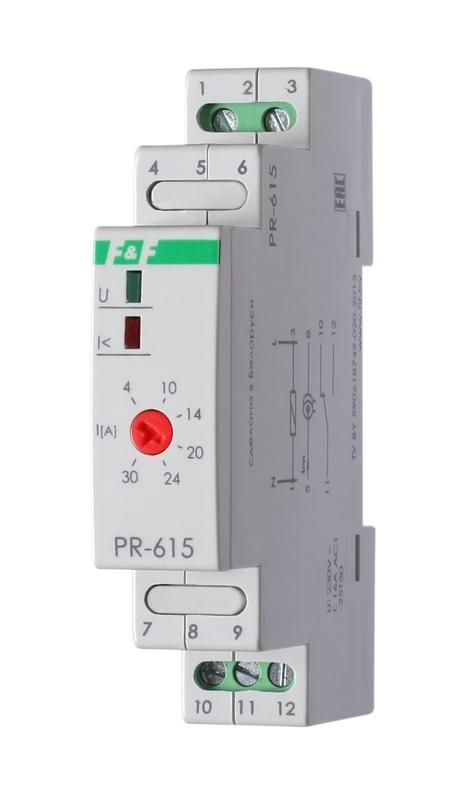

Реле тока PR-615 (4-30А сквозной канал монтаж на DIN-рейке 35мм 230В AC 16А 1НО IP20) F&F EA03.003.006 Евроавтоматика

Реле тока PR-615 4-30А сквозной канал монтаж на DIN-рейке 35мм 230В AC 16А 1НО IP20 от компании Евроавтоматика предназначено для управления нагрузками в условиях ограниченной мощности ввода. Устройство автоматически отключает второстепенные потребители при превышении заданного тока, сохраняя питание важных цепей. Артикул ea03.003.006 реализует решение для систем, где нельзя увеличивать мощность ввода.

Назначение и область применения

Реле тока PR-615 используется для распределения доступной мощности между приоритетными и неприоритетными нагрузками. Когда суммарный ток в основной цепи превышает установленный порог - например, при одновременной работе нескольких устройств - реле отключает менее важные потребители. Как только ток снижается ниже порогового значения, нагрузка снова включается автоматически.

Подходит для установки в щитах жилых домов, офисов, производственных участках, где вводная мощность ограничена (например, по договору с энергосбытом), либо при наличии слабого кабеля или старой проводки. Часто применяется для защиты от перегрузки при использовании тепловых насосов, кондиционеров, электрокотлов, сварочных аппаратов.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Контролируемый ток: 4–30 А (настраивается поворотным потенциометром)
• Коммутируемый ток: 16 А
• Тип контакта: 1 нормально замкнутый (1NO)
• Время задержки срабатывания: 0,2 секунды (защита от кратковременных скачков)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм
• Габариты: 1 модуль DIN
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C
• Индикация: светодиод показывает состояние реле (включено / выключено)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока PR-615 устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется подключение трёх проводов:

• Фаза и ноль - для питания самого реле (230 В AC)
• Сквозной канал - через него проходит фазный провод контролируемой цепи (до 30 А); он же служит датчиком тока
• Контакты 11–12 - выход для коммутации неприоритетной нагрузки (до 16 А)

Не требует внешнего источника питания - получает энергию прямо из контролируемой цепи. Подключение выполняется после отключения напряжения. Кабель в сквозном канале должен иметь сечение, соответствующее максимальному току (не более 30 А).

Безопасность и стандарты

Реле тока PR-615 имеет степень защиты IP20 - значит, его можно использовать только внутри закрытых электрощитов. Нельзя устанавливать во влажных помещениях, на улице или в местах с высокой запылённостью. Соответствует требованиям ТУ BY 590618749.027-2017. Применяется в сетях с заземлением TN-S/TN-C-S. Не предназначен для взрывоопасных сред.

Преимущества

• Автоматическая регенерация - после снижения тока нагрузка включается сама, без участия оператора
• Простая настройка - порог срабатывания устанавливается одним поворотом потенциометра на лицевой панели
• Сквозной канал позволяет не разрывать силовой провод - удобно при реконструкции существующих цепей
• Минимальная занимаемая площадь - всего один модуль DIN
• Светодиодная индикация даёт наглядное представление о состоянии устройства

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Максимальный коммутируемый ток - 16 А; если нагрузка выше - нужен контактор
• Запрещено применять вне электрощита - IP20 не обеспечивает защиту от влаги и пыли
• Не подходит для частых переключений (более 10 раз в час) - срок службы контактов снижается
• Не управляет несколькими нагрузками одновременно - только одна группа (1NO)
• Чувствителен к качеству сети - значительные искажения формы сигнала могут вызвать ложные срабатывания

Примеры использования

• Жилой дом с лимитом 10 кВт: реле отключает бойлер при включении электроплиты, восстанавливая питание после завершения готовки
• Производственный участок: при запуске сварочного аппарата временно отключаются светильники и зарядные устройства
• Кофейня: при включении кофемашины отключается холодильник для оборудования, пока не закончится процесс помола
• Объект с автономным генератором: предотвращает перегрузку при одновременном запуске нескольких приборов

Практические советы

• Настройте порог срабатывания на 80–90 % от допустимой мощности ввода - это создаёт запас безопасности
• Проверьте, чтобы провод в сквозном канале был цельным - никаких соединений внутри канала!
• Если нагрузка больше 16 А - используйте реле PR-615 как управляющее устройство, а силовой контакт обеспечьте через контактор
• При установке в щите оставьте свободное место вокруг реле - для лучшего теплоотвода
• Не забудьте проверить направление тока: сквозной канал имеет полярность - провод должен входить с одной стороны, выходить с другой (обычно указано на корпусе)
• Для точной настройки лучше использовать клещевой токоизмерительный прибор - так вы точно знаете текущий ток в цепи
