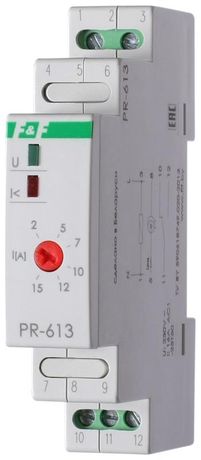

Реле тока PR-613 (2-15А сквозной канал монтаж на DIN-рейке 35мм 230В AC 16А 1НО IP20) F&F EA03.003.004 Евроавтоматика

Реле тока PR-613 2-15А сквозной канал монтаж на DIN-рейке 35мм 230В AC 16А 1НО IP20 предназначено для управления нагрузкой в условиях ограниченной мощности ввода. Бренд Евроавтоматика реализует эту модель как надёжное решение для распределения энергопотребления между приоритетными и второстепенными устройствами.

Назначение и область применения

Реле тока PR-613 2-15А используется для автоматического отключения маловажных потребителей при превышении заданного уровня тока в основной цепи. Это позволяет сохранить питание для важных устройств - например, освещения, систем безопасности или оборудования постоянной работы - даже при перегрузке сети. Применяется там, где суммарная мощность всех приборов превышает допустимую мощность ввода: жилые дома, офисы, производственные участки, теплицы, системы автономного электроснабжения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Контролируемый ток: 2–15 А (настраивается потенциометром)
• Коммутируемый ток: до 16 А
• Тип контакта: 1 нормально замкнутый (1NO)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг)
• Индикация: светодиод показывает состояние выхода (включение/отключение)
• Число модулей: 1 (узкий корпус, экономия места на рейке)
• Время задержки срабатывания: 0,1–0,2 сек - предотвращает ложные срабатывания при кратковременных скачках
• Диапазон температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока PR-613 2-15А монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть устройство на направляющих. Подключение проводов осуществляется через зажимы на лицевой стороне. Контрольный ток проходит через сквозной канал - никаких разрывов в цепи не требуется. Нагрузка подключается к контактам 11–12. Обязательно соблюдайте полярность при подключении силовой цепи. Максимальный ток нагрузки - 16 А; превышение этого значения недопустимо.

Безопасность и стандарты

Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - поэтому реле нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Соответствие ТУ BY 590618749.027-2017 гарантирует соответствие требованиям белорусских стандартов на устройства автоматической защиты. Работа при температурах ниже –25 C возможна, но требует проверки условий хранения и прогрева перед первым включением.

Преимущества

• Сквозной канал - не нужен разрыв цепи при установке, что ускоряет монтаж и повышает надёжность соединений
• Настройка тока вручную - легко адаптировать под конкретную ситуацию без сложной диагностики
• Автоматическое восстановление - после снижения тока нагрузка возвращается в работу без manual вмешательства
• Яркая индикация - сразу видно, работает ли реле или произошло отключение
• Экономия места - занимает всего один модуль на DIN-рейке

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 230 В AC
• Запрещено использование в средах с повышенной влажностью, пылью, агрессивными газами - степень защиты IP20 слишком низка
• Не предназначен для коммутации токов выше 16 А - риск оплавления контактов
• Не рекомендовано применение в системах с частыми импульсными нагрузками (например, сварочные аппараты) - возможно ложное срабатывание
• Не имеет функции временной задержки при возврате - восстановление происходит немедленно после падения тока ниже порога

Примеры использования

• В квартире с лимитом 10 кВт: реле отключает бойлер при включении электрокамина, чтобы не выбило автоматы
• На производстве: при работе станка №1 реле отключает светильники в соседнем отделении, пока не завершится операция
• В тепличном комплексе: при включении нагревателя отключаются насосы орошения, затем снова включаются при снижении нагрузки
• В офисе: при использовании кофемашины и микроволновки одновременно - выключается зарядка телефонов

Практические советы

• Перед настройкой убедитесь, что все приоритетные устройства уже работают - так точнее определите максимальный фоновый ток
• Порог лучше устанавливать на 1–2 А ниже расчетного максимума ввода - создаёт безопасный запас
• Проверьте посадочный диаметр провода: он должен свободно входить в сквозной канал (обычно до 10 мм2)
• Не используйте реле совместно с УЗО или дифференциальным автоматом на одной фазе без согласования - возможны помехи в работе
• При длительной эксплуатации периодически проверяйте затяжку клемм - особенно при больших токах
• Если реле часто срабатывает - увеличьте лимит ввода или перераспределите нагрузку, вместо того чтобы постоянно “прижимать” порог
