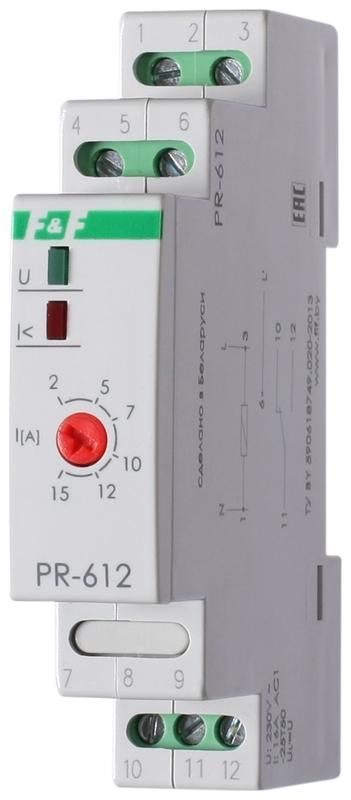

Реле тока РR-612 (2-15А монтаж на DIN-рейке 35мм 230В AC 16А 1перекл IP20) F&F EA03.003.003 Евроавтоматика

Реле тока PR-612 от Евроавтоматика предназначено для управления нагрузками в условиях ограниченной мощности входящего питания. Устройство автоматически отключает второстепенные потребители при превышении заданного уровня тока, сохраняя питание важных устройств. Артикул ea03.003.003 соответствует модели с монтажом на DIN-рейку и напряжением 230 В AC.

Назначение и область применения

Реле тока PR-612 используется для распределения доступной мощности между приоритетными и неприоритетными нагрузками. Когда суммарный ток в основной цепи достигает установленного предела, реле отключает менее значимые устройства - например, нагреватели, освещение или вспомогательное оборудование. Как только ток снижается ниже порогового значения, эти же устройства снова получают питание. Это особенно актуально там, где вводная мощность ограничена: жилые дома с лимитом энергопотребления, офисы, малые производства, теплицы, системы автономного водоснабжения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Диапазон регулируемого тока срабатывания: 2–15 А
• Коммутируемый ток контакта: до 16 А
• Тип контакта: один нормально замкнутый (NC)/нормально открытый (NO)
• Время задержки срабатывания: 0,15 секунды - исключает ложные срабатывания при кратковременных скачках
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли
• Количество фаз: однофазное
• Количество модулей DIN: 1
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - холодный и умеренно влажный климат
• Индикация: светодиод показывает состояние реле (работает / отключено)
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле тока PR-612 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы на лицевой стороне корпуса. Для работы требуется подача напряжения 230 В AC на клеммы L/N - именно они обеспечивают питание самого реле. Контакт 11–12 коммутирует нагрузку, которую необходимо отключать при перегрузке. Нельзя использовать реле в сетях постоянного тока или при напряжении выше 230 В. Монтаж допускается только в закрытых щитах с хорошей вентиляцией.

Безопасность и стандарты

Реле тока PR-612 соответствует белорусскому техническому условию ТУ BY 590618749.027-2017. Степень защиты IP20 обеспечивает безопасность при установке внутри электрощитов - внешние элементы недоступны для случайного прикосновения. Однако устройство не предназначен для использования во влажных помещениях, на улице или в местах с высокой запылённостью. Применение вне указанных условий может привести к повреждению или отказу.

Преимущества

• Автоматическая реакция на изменение тока - ручного вмешательства
• Настройка порога срабатывания удобна: потенциометр расположен на передней панели, доступен без вскрытия корпуса
• Задержка 0,15 с предотвращает ложные отключения при старте двигателей или импульсных нагрузках
• Светодиодная индикация позволяет оперативно определить текущее состояние реле
• Один модуль занимает мало места в шкафе - компактное решение для плотной сборки

Ограничения применения

• Не работает в сетях постоянного тока - только переменный ток 230 В AC
• Не подходит для помещений с повышенной влажностью, пылью или риском брызг - IP20 не обеспечивает герметичность
• Максимальный ток нагрузки 16 А - нельзя применять для оборудования с потреблением более 3,5 кВт
• Не имеет функции временной задержки восстановления - после снижения тока контакт возвращается в исходное положение сразу
• Не рекомендовано использование в системах с частыми колебаниями тока выше порога - возможен быстрый износ контактов

Примеры использования

• Жилой дом с лимитом 10 кВт: реле отключает бойлер при одновременном использовании духовой печи и кондиционера
• Производственный участок: при работе станка с большим током отключаются светильники и зарядные устройства
• Тепличный комплекс: при включении насоса отключается система обогрева, чтобы не превысить выделенную мощность
• Частный гараж: при запуске сварочного аппарата отключается точечная лампа и зарядка инструментов

Практические советы

• Перед первым запуском проверьте, что провода подключены правильно: питание - на L/N, нагрузка - на 11–12
• Устанавливайте порог тока на уровне 80–90 % от максимального допустимого тока ввода - так будет запас безопасности
• Не используйте реле совместно с частотниками или импульсными источниками питания - искажённая форма сигнала вызовет некорректную работу
• Проверяйте соединения каждые 6 месяцев - вибрация и термические циклы могут ослабить винтовые зажимы
• Выбирайте место монтажа подальше от источников тепла - длительная работа при t > 45 C сокращает срок службы
