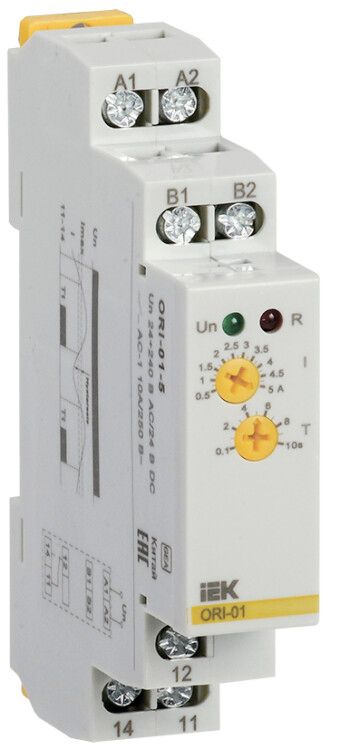

Реле тока ORI. 0,5-5 А. 24-240 В AC / 24 DC | ORI-01-5 IEK

Реле тока 0,5-5 А 24-240 В AC / 24 В DC от ONI (IEK) - устройство для автоматического контроля тока в цепях переменного и постоянного напряжения, обеспечивающее защиту оборудования от перегрузок и потерь тока. Артикул ori-01-5 подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Реле тока 0,5-5 А 24-240 В AC / 24 В DC контролирует уровень тока в электрической цепи и при выходе за заданные пределы коммутирует внешние устройства - например, отключает двигатель, запускает аварийную сигнализацию или активирует резервный источник. Подходит для защиты насосов, компрессоров, конвейеров, систем вентиляции и другого оборудования, где важна стабильная работа по току.

Технические характеристики

• Диапазон измеряемого тока: 0,5–5 А - позволяет точно реагировать на малые изменения тока, даже ниже 1 А.
• Тип тока: AC/DC - работает как в сетях переменного, так и постоянного тока.
• Напряжение питания: 24–240 В AC / 24 В DC - совместимо с большинством промышленных и бытовых систем управления.
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 10 А без дополнительных усилителей.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкую логику управления (например, отключение + сигнал тревоги одновременно).
• Контроль минимального и максимального тока - отслеживает как недостаток, так и превышение тока.
• Контроль повышения и понижения тока - реагирует на скачки и спады, а не только на абсолютные значения.
• Функция гистерезиса - предотвращает частое включение/выключение при колебаниях тока вокруг порога (например, при пуске двигателя).
• Задержка на включение: 0,1–10 сек - можно настроить паузу перед срабатыванием, чтобы исключить ложные срабатывания при кратковременных импульсах.
• Подключение: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Монтаж: на DIN-рейку - стандартный способ фиксации в шкафах управления.
• Гарантия: 12 месяцев.

Совместимость и монтаж

Реле тока 0,5-5 А 24-240 В AC / 24 В DC устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Устройство не требует внешнего источника питания для работы датчиков - питание берётся прямо из управляемой цепи. Контакты НО и НЗ позволяют использовать его в схемах с двумя состояниями: например, один контакт отключает нагрузку, второй замыкает цепь сигнала. Обязательно проверьте соответствие тока в цепи диапазону 0,5–5 А; превышение может вывести реле из строя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленной автоматизации. Отсутствуют данные о сертификатах (CE, UL и др.), поэтому рекомендуется применять в соответствии с местными нормами и правилами электроустановок. Гистерезис и задержка снижают риск ложных срабатываний, что повышает безопасность системы в целом.

Преимущества

• Широкий диапазон рабочего тока - подходит для точного контроля слаботочных цепей.
• Поддержка AC и DC - универсальность для различных типов систем.
• Четыре типа контроля (минимум, максимум, рост, падение) - комплексная защита от нештатных режимов.
• Настройка гистерезиса и задержки - минимизирует “дребезг” контактов и ложные срабатывания.
• Два типа контактов - возможность реализовать сложные алгоритмы без дополнительных реле.

Ограничения применения

• Не предназначено для измерения токов выше 5 А - при превышении возможен выход из строя.
• Не имеет встроенного индикационного светодиода - состояние срабатывания необходимо отслеживать через внешнюю схему.
• Не подходит для высокочастотных импульсных нагрузок - может некорректно работать с ШИМ-регуляторами.
• Требуется ручная настройка порогов - не имеет цифрового интерфейса или программирования.

Примеры использования

• Защита насоса от сухого хода - реле отключает питание при падении тока ниже 0,8 А.
• Контроль работы вентилятора - срабатывает при превышении тока более 4,5 А (при заклинивании лопастей).
• Автоматическое переключение на резервный генератор - при падении тока в основной линии ниже 1 А включается резерв.
• Сигнализация обрыва фазы - при потере одной фазы в трёхфазном двигателе ток снижается, реле даёт сигнал.

Практические советы

• Перед установкой убедитесь, что ток в вашей цепи попадает в диапазон 0,5–5 А - иначе реле не будет работать корректно.
• Настройте гистерезис на 10–20% от порогового значения, чтобы избежать частых переключений при пульсациях тока.
• Задержку на включение используйте при работе с оборудованием, имеющим большой пусковой ток (например, двигатели).
• При использовании в цепях постоянного тока соблюдайте полярность подключения - хотя реле работает на 24 В DC, неверное подсоединение может повредить внутреннюю схему.
• Проверяйте затяжку винтовых клемм после первых нескольких часов работы - термические циклы могут ослабить соединение.
