Реле тока ORI. 0,8-8 А. 24-240 В AC / 24 DC | ORI-01-8 IEK

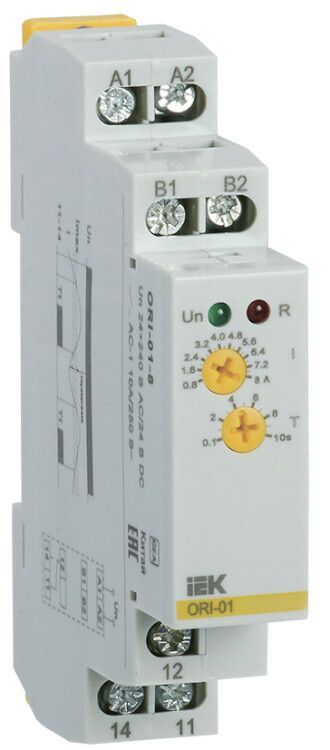

Реле тока 0,8–8 А 24–240 В AC / 24 В DC от ONI (IEK) - устройство для автоматического контроля тока в одиночной фазе, предназначенное для защиты оборудования от перегрузок и обрывов. Артикул ori-01-8 обеспечивает точную реакцию на изменения тока и совместимо с DIN-рейкой, что упрощает установку в распределительных щитах.

Назначение и область применения

Реле тока 0,8–8 А 24–240 В AC / 24 В DC используется для мониторинга тока в цепях переменного и постоянного тока. Когда ток выходит за заданные пределы - ниже 0,8 А или выше 8 А - реле изменяет состояние своих контактов и отправляет сигнал на отключение нагрузки или запуск аварийной процедуры. Подходит для защиты насосов, компрессоров, конвейеров, вентиляторов и другого оборудования, где важна стабильная работа двигателя.

Технические характеристики

• Диапазон измеряемого тока: 0,8–8 А - позволяет контролировать малые и средние токи, типичные для бытовых и промышленных двигателей до 1,5 кВт.
• Питание: 24–240 В AC или 24 В DC - работает от стандартных сетей переменного тока и от источников постоянного тока, включая системы управления с батарейными источниками.
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 10 А, что достаточно для управления контактными катушками, магнитными пускателями или сигнализацией.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивают гибкую логику управления: можно отключить нагрузку при превышении тока и включить оповещение при снижении.
• Задержка на включение: 0,1–10 сек - позволяет исключить ложные срабатывания при пусковых импульсах, например, при запуске двигателя.
• Гистерезис: да - отличие между порогом срабатывания и возврата предотвращает «дребезг» контактов при колебаниях тока вокруг границы.
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления для шкафов автоматики.
• Подключение: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.
• Гарантия: 12 месяцев - соответствует требованиям к промышленному оборудованию.

Совместимость и монтаж

Реле тока 0,8–8 А 24–240 В AC / 24 В DC устанавливается на стандартную DIN-рейку без дополнительных кронштейнов. Для подключения используйте провода сечением 0,5–2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Убедитесь, что питание подаётся на входные клеммы U1/U2, а не на токовые входы. Токовая цепь подключается последовательно с нагрузкой - через один из двух выводов для тока (обычно помечены L1/L2). Обязательно проверьте полярность при использовании постоянного тока (24 В DC).

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 60947-5-1 и IEC 60255. Применяется в системах класса II (двойная изоляция). Не предназначено для работы во взрывоопасных зонах. Температурный режим эксплуатации - от –25C до +60C. Не допускается использование в условиях повышенной влажности без дополнительной герметизации корпуса.

Преимущества

• Широкий диапазон рабочего напряжения - поддерживает как слаботочные системы (24 В DC), так и промышленные сети (до 240 В AC).
• Гистерезис и регулируемая задержка - минимизируют ложные срабатывания при скачках тока.
• Два типа контактов (НО+НЗ) - позволяют реализовать сложные алгоритмы управления без внешних реле.
• Простой монтаж на DIN-рейку - экономит время при сборке щита.
• Контроль как повышения, так и понижения тока - универсальное решение для диагностики обрывов и перегрузок.

Ограничения применения

• Не подходит для трёхфазных систем - контролирует только одну фазу.
• Максимальный коммутируемый ток - 10 А; нельзя использовать для прямого управления мощными двигателями (>1,5 кВт).
• Не имеет IP-защиты - требует установки внутри закрытого щита.
• Не поддерживает цифровую связь - несовместимо с PLC и SCADA без дополнительных интерфейсов.
• Чувствителен к помехам при плохом экранировании токовых проводов - рекомендуется прокладывать их отдельно от силовых кабелей.

Примеры использования

• Защита насоса от сухого хода - при падении тока ниже 0,8 А (нет воды) реле отключает двигатель.
• Контроль работоспособности вентилятора - при увеличении тока свыше 8 А (заклинивание лопастей) происходит отключение.
• Автоматическое отключение конвейера при обрыве ремня - ток падает, реле активирует световой индикатор.
• Стартовый контроль в системах с частотником - задержка на включение исключает срабатывание при пусковом токе.

Практические советы

• Перед установкой проверьте, чтобы ток нагрузки находился в пределах 0,8–8 А. Если ток часто бывает меньше 0,8 А - выбирайте более чувствительное реле.
• Настройте гистерезис так, чтобы разница между срабатыванием и возвратом составляла 10–20 % от порогового значения - это повысит стабильность.
• При работе с переменным током (AC) не перепутайте фазу и ноль - хотя реле не зависит от полярности, для удобства обслуживания соблюдайте единый порядок подключения.
• При использовании в холодном помещении - убедитесь, что температура не опускается ниже –25 C, иначе возможны отказы механики.
• Артикул ori-01-8 заменяет аналоги IEK RTO-01-8 и ONI RT-01-8 - при замене проверьте соответствие диапазонов и типов контактов.
