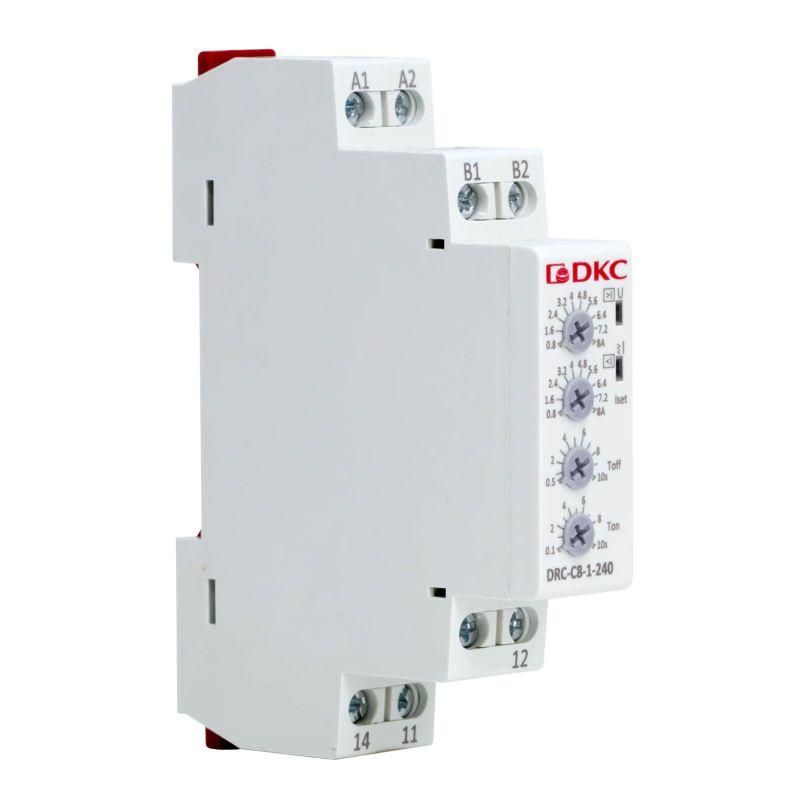

Реле контроля тока, тип DRC, 0.8-8А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C8-1-240 DKC ДКС

Реле контроля тока DKC DRC-C8-1-240 предназначено для защиты электрооборудования от перегрузок и обрывов фазы, автоматически отключая цепь при выходе тока за пределы заданных порогов. Устройство работает от сети переменного или постоянного напряжения 24–240 В и устанавливается на DIN-рейку, что делает его удобным решением для промышленной автоматизации.

Назначение и область применения

Реле контроля тока DKC DRC-C8-1-240 отслеживает величину тока в цепи и сравнивает её с заданными верхним и нижним порогами. При превышении или падении тока за эти границы реле меняет состояние своего одного переключающего контакта - замыкает или размыкает цепь управления. Это позволяет использовать устройство для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования от перегрузок, обрыва фазы или снижения тока ниже рабочего уровня.

Технические характеристики

• Диапазон измерения тока: 0,8 – 8 А - подходит для средних нагрузок, таких как малые и средние электродвигатели;
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством систем управления, включая слаботочные и силовые цепи;
• Номинальный ток контактов: 10 А - способно коммутировать нагрузки до 10 А, например, катушки контакторов или сигнализации;
• Тип контакта: 1CO (один переключающий контакт) - один нормально открытый/закрытый контакт, который меняет состояние при срабатывании;
• Время задержки: 0,1–10 сек - можно настроить для исключения ложных срабатываний при кратковременных скачках тока;
• Гистерезис: да - предотвращает частое включение/выключение при колебаниях тока вокруг порога; разница между срабатыванием и возвратом составляет несколько процентов;
• Метод подключения: винтовые зажимы - надёжное и проверенное соединение, допускающее многократное подключение/отключение;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка для шкафов управления.

Совместимость и монтаж

Реле DKC DRC-C8-1-240 легко интегрируется в существующие системы управления благодаря универсальному питанию 24–240 В AC/DC. Для монтажа достаточно закрепить его на стандартной DIN-рейке и подключить провода к винтовым клеммам. Контролируемую цепь подключают последовательно через токоограничивающие трансформаторы или шунты - сам реле не встраивается в силовую цепь, а лишь реагирует на сигнал с внешнего датчика тока. Подключение питания осуществляется параллельно - к клеммам L/N или +/−.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с практикой европейских производителей релейной аппаратуры. Рекомендуется соблюдать правила электромонтажа согласно ПУЭ и ГОСТ Р МЭК 60947-5-1.

Преимущества

• Поддержка контроля как переменного, так и постоянного тока - универсальность для различных типов нагрузок;
• Наличие гистерезиса снижает количество ложных срабатываний при нестабильном токе;
• Широкий диапазон питания (24–240 В AC/DC) исключает необходимость отдельного блока питания;
• Настройка времени задержки от 0,1 до 10 сек - адаптация под конкретные условия запуска или работы оборудования;
• Компактный корпус и DIN-монтаж - экономят место в распределительных щитах.

Ограничения применения

• Не предназначен для контроля трёхфазных цепей - только однофазные или отдельные фазы в трёхфазной системе;
• Максимальный коммутируемый ток - 10 А; для больших нагрузок требуется использование контактора;
• Не имеет встроенного датчика тока - требует внешней токовой петли (шунт или трансформатор);
• Не рассчитан на работу в условиях повышенной вибрации или экстремальных температур - рекомендовано применение в помещениях с нормальным микроклиматом.

Примеры использования

• Защита насоса от сухого хода - при падении тока ниже 1 А (признак отсутствия жидкости) реле отключает двигатель;
• Контроль работоспособности конвейера - при обрыве ремня ток снижается, реле сигнализирует или останавливает линию;
• Обеспечение безопасного запуска двигателя - выдержка времени перед включением после превышения тока стартера;
• Автоматическое отключение нагревателя при перегрузке - при превышении 7,5 А реле размыкает цепь.

Практические советы

• Перед установкой убедитесь, что максимальный ток в защищаемой цепи не превышает 8 А - иначе реле будет некорректно работать или выйдет из строя;
• Используйте токоизмерительные трансформаторы или шунты с подходящим коэффициентом преобразования - точность зависит от качества входного сигнала;
• Настройку порогов выполняйте при работающей нагрузке, чтобы избежать ошибок из-за пусковых токов;
• При использовании в цепях с высокими импульсными помехами (например, ЧРП) рекомендуется установка фильтров на линии питания реле;
• Проверьте полярность при подключении постоянного тока - хотя реле работает на AC/DC, неверная полярность может повредить внутреннюю схему.
