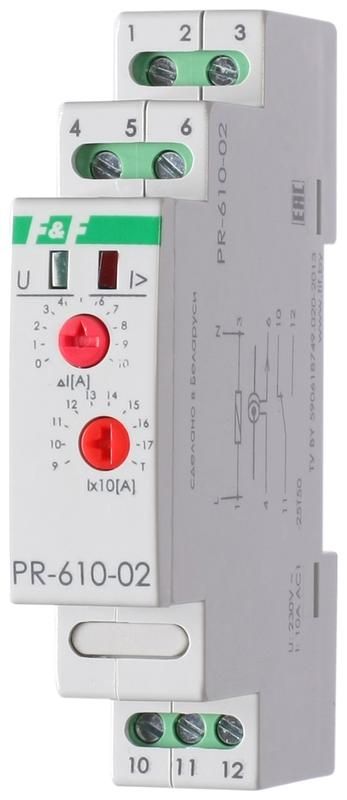

Реле тока РR-610-02 (исп.2 (100-190А); монтаж на DIN-рейке 35мм 230В 10А 1P IP20) F&F EA03.004.002 Евроавтоматика

Реле тока PR-610-02 от Евроавтоматика - устройство для автоматического отключения нагрузки при превышении порогового тока в цепи переменного тока. Управляет внешним расцепителем через выносной трансформатор тока, монтируется на DIN-рейку 35 мм. Подходит для защиты оборудования в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Реле тока PR-610-02 предназначено для контроля тока в однофазных цепях переменного тока. Когда ток в защищаемой линии превышает заданный порог (90–180 А), реле активирует контакт, который размыкает питание катушки независимого расцепителя - это вызывает отключение нагрузки. После нормализации тока (падение на 5% ниже установленного уровня) реле с задержкой в 5 секунд возвращает контакты в исходное состояние, возобновляя питание.

Область применения: промышленные станки, насосы, компрессоры, конвейеры, системы вентиляции, где требуется защита от перегрузки по току без необходимости встроенной коммутации высоких токов.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 230 В
• Номинальный ток контактов: 10 А
• Коммутируемый ток: 10 А
• Тип контакта: один нормально открытый (НО) / нормально замкнутый (НЗ)
• Диапазон срабатывания: 90–180 А (можно выбрать внутри этого интервала)
• Время задержки срабатывания при восстановлении: 5 секунд
• Минимальная задержка срабатывания: 4 секунды
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Количество модулей DIN: 1
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +50 C, устойчиво к влажности
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

PR-610-02 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требует подключения:

• Питания 230 В AC - к клеммам L/N устройства;
• Выносного трансформатора тока (ТТ) - он одевается на фазный провод контролируемой цепи; провода от ТТ подключаются к соответствующим входам реле;
• Катушки независимого расцепителя - к выходному контакту НО/НЗ реле (не более 10 А);
• Нагрузка - подключена к расцепителю, а не напрямую к реле.

Не используйте реле для прямой коммутации нагрузки выше 10 А - оно управляет только расцепителем, а не самой силовой цепью.

Безопасность и стандарты

Реле тока PR-610-02 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 позволяет использовать устройство только в закрытых щитах, защищённых от доступа посторонних предметов и брызг. Не предназначен для установки вне помещений или во влажных зонах без дополнительной защиты корпуса.

Преимущества

• Выносной трансформатор тока позволяет легко устанавливать реле без вскрытия силовой цепи - достаточно надеть ТТ на провод.
• Автоматический возврат после нормализации тока снижает необходимость ручного вмешательства.
• Световая индикация показывает текущий режим работы - удобно при диагностике.
• Устройство совместимо со стандартными расцепителями, что делает его универсальным решением для существующих систем защиты.

Ограничения применения

• Не применяйте для постоянного тока (DC) - только для переменного (AC).
• Не используется для прямой коммутации токов выше 10 А - обязательно применение внешнего расцепителя.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или в местах возможного попадания воды.
• Чувствительность к скачкам напряжения: при просадках ниже 200 В возможно некорректное срабатывание или отказ.
• Требуется точная настройка порога срабатывания - неверный выбор может привести к ложным отключениям или отсутствию защиты.

Примеры использования

• Защита двигателя насоса в канализационном коллекторе - при заклинивании крыльчатки ток возрастает, реле отключает питание через расцепитель.
• Контроль тока в конвейере на пищевом производстве - при перегрузке по грузу происходит аварийное отключение.
• Щит управления HVAC-системой - реле следит за током вентилятора и отключает его при пробое обмотки.

Практические советы

• Выбирайте порог срабатывания в середине диапазона (например, 135 А), чтобы оставить запас на пусковые токи.
• Проверьте соответствие сечения провода и максимального тока в цепи перед установкой ТТ - слишком малое сечение может повредить трансформатор.
• Подключите световую индикацию к наблюдаемому участку - она покажет, сработало ли реле или просто нет питания.
• При использовании нескольких реле в одном шкафе - учтите тепловыделение: не располагайте их плотнее одного модуля друг от друга.
• При замене старого реле - проверьте тип расцепителя: новый PR-610-02 совместим с большинством современных, но не всегда с устаревшими моделями.
