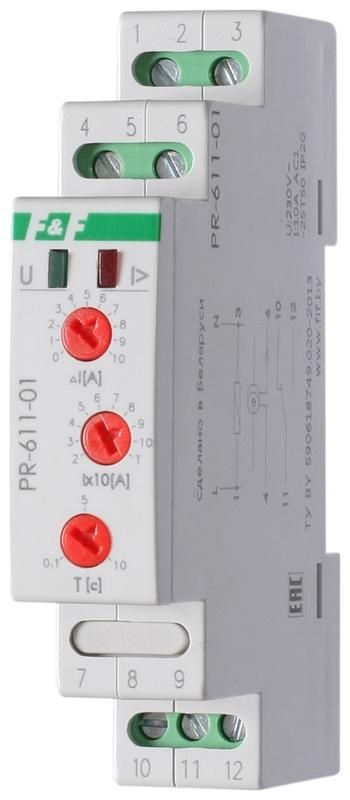

Реле тока РR-611-01 (исп.1 (20-110А); с задержкой отключения; монтаж на DIN-рейке 35мм 230В 10А IP20) F&F EA03.004.003 Евроавтоматика

Реле тока PR-611-01 - устройство для автоматического отключения оборудования при превышении тока, защищает цепи от перегрузок. Комплектуется вынесенным трансформатором тока и монтируется на DIN-рейку. Бренд Евроавтоматика, артикул ea03.004.003.

Назначение и область применения

Реле тока PR-611-01 предназначено для контроля тока в одиночной силовой цепи переменного тока. Когда ток превышает заданный порог - реле отключает питание через внешний независимый расцепитель. Это применяется для защиты двигателей, насосов, нагревательных элементов и другого оборудования от перегрузок и аварийных режимов. Подходит для установки в щитах управления промышленными станками, конвейерами, системами вентиляции и другими объектами с высокими требованиями к надежности.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Диапазон измеряемого тока: 20–109 А (реально работает до 109 А, заявленный максимум 110 А - округление)
• Коммутируемый ток контакта: 10 А
• Тип контакта: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Время задержки отключения: 0,1–4 секунды (регулируется пользователем)
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищено от воды и пыли
• Индикация: светодиодная - горит при сработке
• Габариты: 1 модуль DIN
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

PR-611-01 монтируется на стандартную DIN-рейку 35 мм. Для работы требуется подключение двух проводов: L и N - к клеммам питания устройства. Выносной трансформатор тока (ТТ) устанавливается вокруг фазного провода контролируемой цепи - он не требует подключения к напряжению, передаёт сигнал тока на основное реле. К контактам НО/НЗ подключают катушку независимого расцепителя (например, в автоматическом выключателе). Массовое соединение выполняют клеммниками или гильзами - рекомендуются медные жилы сечением до 2,5 мм2.

Безопасность и стандарты

Реле соответствует белорусскому техническому условию ТУ BY 590618749.027-2017. Применяется в электроустановках согласно ПУЭ. Отсутствие сертификации по ГОСТ IEC 60255 не является препятствием для использования в промышленных системах, где действуют внутренние нормы предприятия. IP20 позволяет использовать только внутри закрытых шкафов - не для открытых площадок или сырых помещений.

Преимущества

• Выносной трансформатор тока упрощает монтаж - не нужно вскрывать кабели, достаточно обхватить фазный провод
• Регулируемая задержка отключения (до 4 с) позволяет игнорировать кратковременные скачки тока, например, при запуске двигателя
• Автоматический возврат после спада тока - при снижении ниже порога на 5 %, реле возвращает контакты через 5 секунд
• Светодиодная индикация сразу показывает состояние срабатывания
• Один модуль DIN экономит место в щите

Ограничения применения

• Не предназначен для постоянного тока (DC) - работает только с переменным током (AC)
• Максимальный коммутируемый ток - 10 А; нельзя напрямую отключать мощные нагрузки (>2,3 кВт при 230 В)
• IP20 - недопустимо использование вне электрощита, даже в условиях частичной пыли или капель воды
• Требует наличия внешнего расцепителя (не имеет собственной механической коммутации силового контура)
• Чувствителен к расположению трансформатора - необходимо точно обхватить одну фазу, иначе будет некорректное считывание

Примеры использования

• Защита трехфазного насоса: реле устанавливают на одной фазе, ТТ - на том же проводе, выход реле подключен к расцепителю автомата 40 А
• Обесточивание печи при перегрузке: при превышении тока выше 80 А - реле отключает питание через расцепитель, затем снова включает при снижении нагрузки
• Контроль тока в конвейере: используется для предотвращения зависания ленты - при возрастании тока из-за засора происходит отключение

Практические советы

• Выбирая порог срабатывания, учитывайте номинальный ток нагрузки - задавайте на 10–15 % выше, чтобы избежать ложных срабатываний
• Проверьте направление намотки трансформатора тока - стрелка на корпусе должна совпадать с направлением тока в проводе
• Подключайте контакты реле только к катушкам расцепителей с напряжением 230 В - другие типы (например, 24 В) не будут работать
• При длительном использовании проверяйте плотность контакта между ТТ и проводом - плохой контакт вызывает завышение показаний
• Если реле часто срабатывает, но нагрузка в порядке - возможно, нужна большая задержка (выставьте ближе к 4 с)
