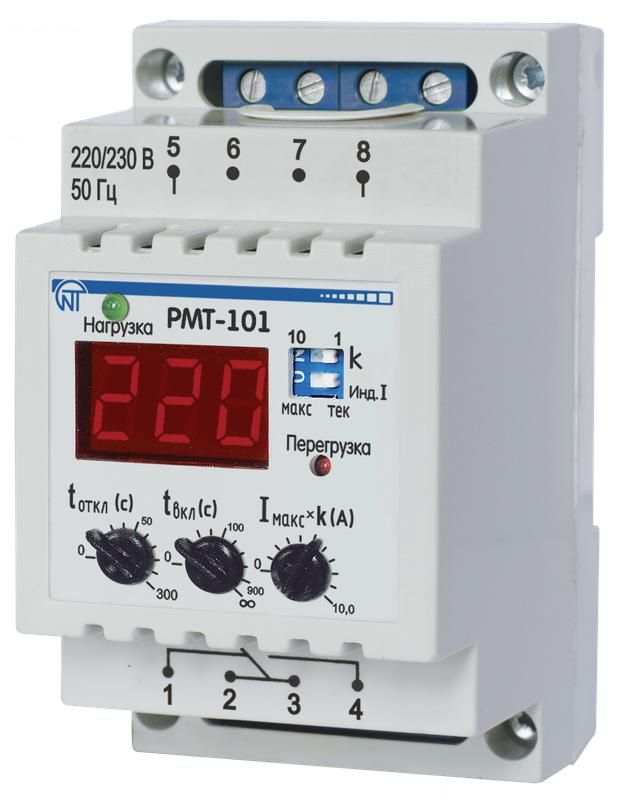

Реле максимального тока РМТ-101 0-100 А 220 В НовАтек-Электро 3425604101

Реле максимального тока РМТ-101 до 100А от НовАтек-Электро - устройство для автоматического отключения при превышении допустимого тока. Подходит для защиты однофазных сетей на объектах с высокими импульсными нагрузками. Артикул 3425604101 обеспечивает надежную работу в условиях промышленной эксплуатации.

Назначение и область применения

Реле максимального тока РМТ-101 до 100А защищает электрооборудование от перегрузок и коротких замыканий. Устройство контролирует уровень тока в сети и при превышении установленного порога размыкает контакт, отключая питание. Применяется в системах управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется защита от длительных или внезапных скачков тока.

Технические характеристики

• Коммутируемый ток: до 100 А - способно безопасно отключать нагрузки с током до этого значения;
• Напряжение питания: 220 В переменного тока - работает от стандартной бытовой/промышленной сети AC;
• Тип тока: только переменный (AC) - не постоянным током;
• Время задержки срабатывания: от 0 до 900 секунд - можно настроить реакцию устройства на перегрузку; чем длиннее задержка, тем меньше ложных срабатываний при кратковременных пиках;
• Диапазон выдержек времени: 5–900 с - минимальная задержка составляет 5 секунд, что исключает случайные срабатывания при запуске оборудования;
• Количество контактов: один нормально замкнутый - используется для последовательного разрыва цепи;
• Количество фаз: одна - предназначен для защиты однофазных цепей;
• Способ монтажа: на DIN-рейку - устанавливается в распределительном щите без дополнительных креплений;
• Количество модулей DIN: 3 - занимает три стандартных модуля ширины (54 мм);
• Индикация: есть светодиод - показывает состояние работы (активация при срабатывании);
• Степень защиты: IP40/IP20 - защищен от предметов больше 1 мм, но не от воды и пыли в значительных количествах;
• Номинальная мощность: 0,05 кВА - потребление собственной цепи мало, не нагружает сеть;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Климатическое исполнение: УХЛ3.1 - рассчитано на использование в помещениях с повышенной влажностью и перепадами температур;
• Диапазон рабочих температур: от –35 C до +55 C - работает даже в холодных ангарах и жарких цехах.

Совместимость и монтаж

Реле максимального тока РМТ-101 до 100А совместимо с любыми распределительными щитами, оснащёнными стандартной DIN-рейкой типа TS35. Для установки достаточно закрепить устройство на рейке и подключить входную фазу и выходную нагрузку через винтовые клеммы. Обязательно проверьте соответствие сечения провода - рекомендовано использовать медные провода сечением до 2,5 мм2. Кабель PE не подключается к реле - он остаётся вне цепи контроля тока.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р МЭК 60255-8-2014 для реле тока. Отсутствуют сертификаты ATEX или IECEx - не применяется во взрывоопасных средах. Защита IP40 позволяет использовать устройство внутри закрытых щитов, но не на открытых площадках или в сырых местах без корпуса.

Преимущества

• Настройка временной задержки снижает количество ложных отключений при пуске двигателей;
• Яркая индикация сразу сигнализирует о сработавшей защите - ускоряет диагностику;
• Высокий предел коммутируемого тока (100 А) покрывает большую часть промышленных задач;
• Широкий температурный диапазон делает возможным применение в необогреваемых помещениях;
• Простая механическая конструкция - долговечна и ремонтопригодна.

Ограничения применения

• Не работает с постоянным током - нельзя использовать в DC-системах (например, солнечные батареи, аккумуляторные установки);
• Защита только от перегрузки по току - не реагирует на перенапряжение, потерю фазы или обратную последовательность;
• IP40 недостаточно для внешней установки - требует герметичного корпуса или щита;
• Один контакт - невозможно реализовать сложные схемы с несколькими путями отключения;
• Задержка минимум 5 секунд - не подходит для защиты чувствительной электроники, которая должна отключаться за доли секунды.

Примеры использования

• Щитовая защита однофазного станка с асинхронным двигателем мощностью до 7 кВт;
• Автоматическое отключение тепловентилятора при заклинивании крыльчатки;
• Защита насосной группы в канализационной станции от перегрузки из-за забившегося фильтра;
• Обеспечение безопасности в малых мастерских с групповым управлением нескольких инструментов.

Практические советы

• При настройке задержки выбирайте время чуть выше пикового тока пуска вашего оборудования - например, если двигатель набирает обороты за 8 секунд, установите задержку 10–15 с;
• Проверяйте плотность затяжки винтов после первого месяца эксплуатации - термические циклы могут ослабить контакт;
• Не используйте реле в качестве основного рубильника - оно не предназначено для частого ручного включения/выключения;
• При использовании в холодных помещениях ниже –20 C убедитесь, что щит не продувается воздухом - резкий перепад температур вызывает конденсацию;
• Для комплексной защиты сочетайте РМТ-101 до 100А с УЗО и аппаратом защиты от перенапряжения.
