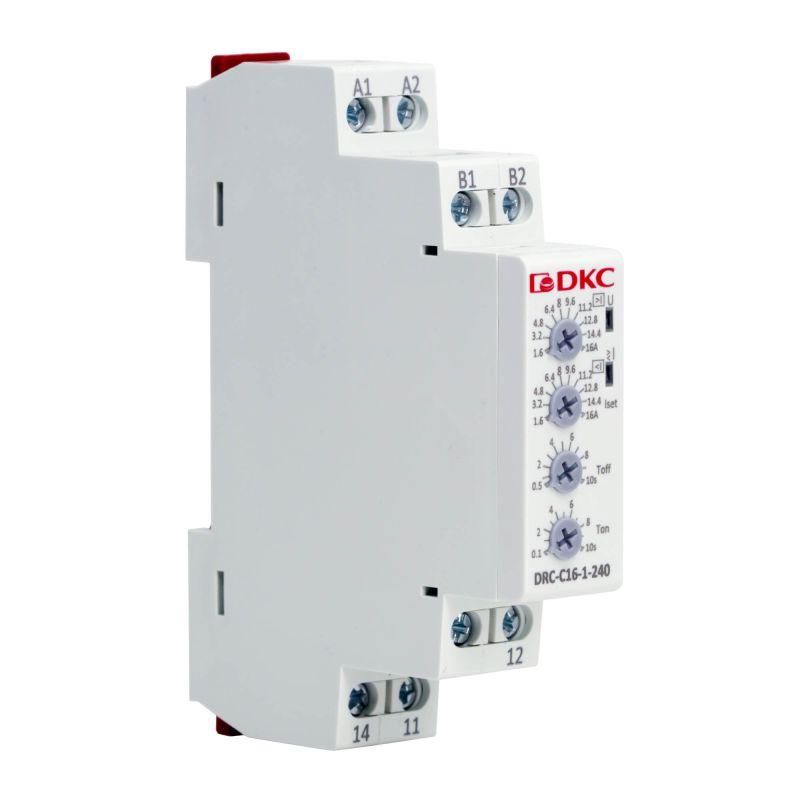

Реле контроля тока, тип DRC, 1.6-16А, конфигурация контакта 1CO, 24-240 AC/DC | DRC-C16-1-240 DKC ДКС

Реле контроля тока DKC DRC-C16-1-240 предназначено для защиты электрооборудования от перегрузок и потерь тока в цепях переменного и постоянного тока. Устройство работает в широком диапазоне напряжений и обеспечивает точное срабатывание при отклонении тока от заданных пределов.

Назначение и область применения

Реле контроля тока DKC DRC-C16-1-240 отслеживает уровень тока в защищаемой цепи и автоматически отключает нагрузку при выходе за установленные пороговые значения - как выше, так и ниже нормы. Подходит для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, где важна стабильная работа по току. Особенно эффективно в системах с частыми колебаниями нагрузки или риском обрыва фазы.

Технические характеристики

• Диапазон измеряемого тока: 1,6–16 А - позволяет контролировать средние по мощности потребители, от малых насосов до легких приводов.
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных систем управления, включая слаботочные и силовые цепи.
• Тип контакта: 1 переключающий контакт (1CO) - одноконтактное реле с нормально замкнутым состоянием по умолчанию.
• Задержка срабатывания и отключения: 0,1–10 сек - можно настроить под нужды системы, чтобы исключить ложные срабатывания при кратковременных скачках.
• Гистерезис: да - устройство различает верхний и нижний пороги срабатывания, что снижает количество переключений при колебаниях тока вокруг границы.
• Контроль по постоянному току: да - способно работать в цепях постоянного тока, в том числе при повышенном и сниженном уровне.
• Подключение: винтовые зажимы - надежное и проверенное решение для промышленной среды.

Совместимость и монтаж

Реле DKC DRC-C16-1-240 устанавливается на DIN-рейку 35 мм. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Перед установкой убедитесь, что напряжение питания соответствует заявленному диапазону 24–240 В AC/DC. Настройка порогов и задержек выполняется через регуляторы на лицевой панели - доступна без демонтажа устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Хотя явного указания на сертификаты в данных нет, конструкция выполнена в соответствии с практиками применяемыми в Европейских стандартах IEC 60947-5-1 и IEC 60947-8 для реле контроля. Рекомендуется использовать в рамках проектов, соблюдающих эти нормы.

Преимущества

• Широкий диапазон рабочего напряжения - один прибор подходит для сетей 24 В DC и 230 В AC без изменения модификации.
• Контроль как повышения, так и понижения тока - защищает от перегрузок и обрывов фаз.
• Настройка гистерезиса - предотвращает «дребезг» контактов при нестабильной нагрузке.
• Интегрированные задержки - позволяют игнорировать кратковременные импульсы, характерные для пуска моторов.
• Работа с постоянным током - расширяет возможности применения в системах с батареями, выпрямителями, светодиодными источниками питания.

Ограничения применения

• Не предназначен для работы с токами выше 16 А - для больших нагрузок требуется другое реле.
• Не имеет встроенного индикатора аварии - необходимо подключать внешнюю сигнализацию для визуального оповещения.
• Не защищает от перенапряжений, перегрева или коротких замыканий - применяйте в комплексе с другими защитными устройствами.
• Не рекомендовано использование во взрывоопасных зонах - отсутствуют соответствующие классы защиты (Ex).

Примеры использования

• Защита двигателя насоса в системе водоснабжения - отключение при заклинивании крыльчатки (повышение тока) или обрыве фазы (понижение тока).
• Контроль тока в конвейере с частотником - предотвращение остановки при просадке напряжения.
• Мониторинг зарядки аккумуляторной батареи в системе бесперебойного питания - отключение при превышении тока заряда.
• Автоматизация освещения на базе LED-лент с драйвером - защита от перегрузки драйвера при отказе одного элемента.

Практические советы

• Перед первым запуском настройте пороги срабатывания с учетом номинального тока нагрузки + 10–15% для запаса.
• Если система чувствительна к кратковременным помехам - увеличьте задержку срабатывания до 2–5 сек.
• При использовании в цепях постоянного тока убедитесь, что полярность подключения соблюдена - хотя реле работает с любым направлением тока, некорректное подключение может повредить входные цепи.
• Проверьте соответствие посадочного места на DIN-рейке - корпус реле DRC-C16-1-240 имеет стандартную ширину, совместимую с большинством шасси.
• Не забывайте периодически проверять затяжку винтов - особенно после первого месяца эксплуатации, когда возможна усадка проводов.
