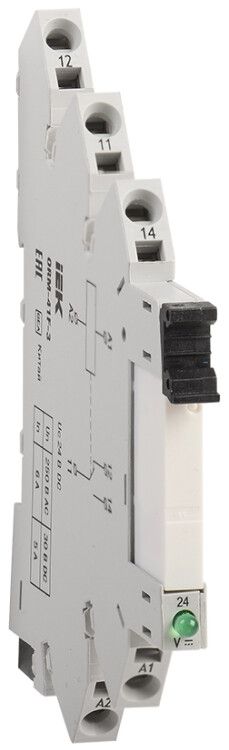

Интерфейсное реле ORM 3. 1NO+1NC. 12/24В DC - ORM-41F-3 IEK

Реле интерфейсное ORM 3 1 нормально разомкнутое + 1 нормально замкнутое 12/24В постоянного тока от ONI (IEK) обеспечивает гальваническую развязку между слаботочными цепями управления и силовыми нагрузками. Артикул orm-41f-3 подходит для установки на DIN-рейку в распределительных щитах автоматизации.

Назначение и область применения

Реле интерфейсное ORM 3 используется для передачи управляющих сигналов от контроллеров, PLC или других устройств с низким напряжением к мощным нагрузкам - например, двигателям, клапанам, световым сигнализаторам. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений в силовой цепи. Применяется в системах автоматизации: конвейерах, насосных станциях, промышленных машинах, системах вентиляции и освещения.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания катушки: 24 В (работает также при 12 В)
• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток контактов: 6 А
• Тип переключающих контактов: одинарный, с принудительно управляемыми контактами (обеспечивают надёжное разъединение даже при сваривании)
• Способ управления: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: плоский штекерный разъем (совместим с кабелями 0,2–2,5 мм2)
• Поляризация: определённая - важно соблюдать правильную полярность при подключении катушки (+ и −)
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, не предназначено для влаги и пыли)
• Диапазон температур: от –20 C до +55 C
• Механическая износостойкость: 5 млн циклов
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: ширина 6,2 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Реле интерфейсное ORM 3 устанавливается на стандартную DIN-рейку. Подключение осуществляется через пружинные клеммы - зажим провода происходит без инструментов. Штекерный разъем позволяет легко вынимать и менять реле без отсоединения проводов. Устройство совместимо с другими модулями серии ORM 3, что даёт возможность компактной сборки в одном блоке. Для подключения используйте кабели с жилами 0,2–2,5 мм2. Обязательно проверьте полярность при подаче питания - неверное подключение не повредит реле, но оно не будет работать.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Конструкция с принудительно управляемыми контактами гарантирует, что при отказе механизма контакты не останутся замкнутыми - снижает риск аварий. Отсутствие сертификатов ATEX или IECEx делает его непригодным для взрывоопасных сред. IP20 не допускает использование в условиях повышенной влажности или запылённости без дополнительной защиты корпуса.

Преимущества

• Узкая конструкция (6,2 мм) - экономия места на DIN-рейке
• Пружинные клеммы - быстрый и надёжный монтаж без инструментов
• Сменный релейный элемент - можно заменить только ядро, не меняя весь модуль
• Работает как при 12 В, так и при 24 В - гибкость в проектировании
• Высокая механическая долговечность - 5 млн операций
• Принудительно управляемые контакты - безопасность при отказах

Ограничения применения

• Не предназначен для работы во влажной среде (IP20) - требует установки внутри закрытых щитов
• Не подходит для переменного тока - только постоянный (DC)
• При питании ниже 9 В может не включаться - минимальное пороговое напряжение не указано, но рекомендовано использовать 12–24 В
• Не имеет индикации состояния - нельзя визуально определить, включено ли реле
• Не рассчитано на частые импульсные нагрузки выше 6 А - длительная работа ближе к пределу сокращает срок службы

Примеры использования

• Управление двигателем конвейера через PLC с выходом 24 В DC
• Переключение режима освещения в цеху: включение основного света (НО) / выключение резервного (НЗ)
• Контроль положения клапана: один контакт подаёт сигнал “открыто”, второй - “закрыто”
• Автоматическое отключение нагревателя при достижении заданной температуры

Практические советы

• При использовании нескольких реле на одной рейке - учитывайте тепловыделение: не располагайте более трёх рядом без воздушного зазора
• Для контроля состояния реле подключите внешний LED-индикатор параллельно катушке
• Проверяйте плотность фиксации в клемме - слабый контакт вызывает перегрев и скачки напряжения
• При замене реле - отключите питание! Хотя контакты не находятся под напряжением, катушка может быть активна
• Для удобства обслуживания выбирайте модели с возможностью смены ядра - это снижает затраты на ремонт
