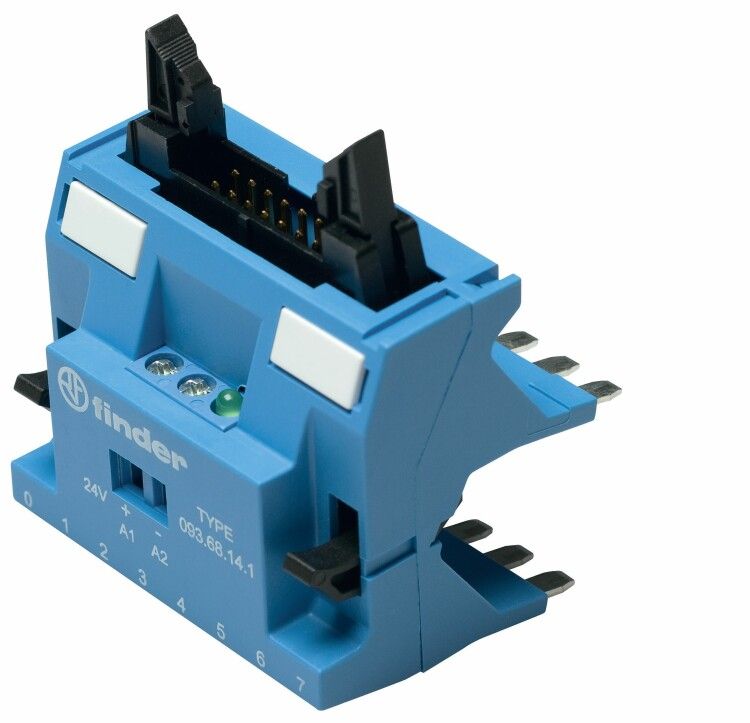

Адаптер MasterADAPTER для подключения 8 интерфейсных модулей MasterINTERFACE | 09368141 Finder 093.68.14.1

Адаптер для подключения 8 интерфейсных модулей MasterINTERFACE Finder от бренда Finder, артикул 093.68.14.1, предназначен для организации связи между контроллером и восемью интерфейсными модулями серии 93. Он обеспечивает надёжное питание и передачу сигналов на плате, упрощая сборку автоматизированных систем.

Назначение и область применения

Адаптер для подключения 8 интерфейсных модулей MasterINTERFACE Finder используется в промышленной автоматизации для соединения нескольких устройств управления - например, реле, таймеров или датчиков - через одну точку подключения. Подходит для установки в распределительные щиты, на DIN-рейку или прямо на монтажную плату. Применяется в системах управления станками, конвейерами, линиями упаковки и другим оборудованием, где требуется компактное и надёжное распределение сигнала.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока
• Номинальный ток: 1 А - максимальный допустимый ток через каждый канал
• Мощность потребления: 3 Вт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли
• Диапазон рабочих температур: от -40 C до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям
• Способ монтажа: монтажная плата - фиксируется пайкой или гнездовым соединением на печатной плате
• Цвет: черный - совместим с большинством промышленных решений
• Соответствие нормам: EN 61810-1, EN 61810-2, EN 61810-7 - сертифицирован для коммутационных устройств в промышленной автоматике

Совместимость и монтаж

Адаптер для подключения 8 интерфейсных модулей MasterINTERFACE Finder совместим исключительно с интерфейсными модулями серии 93 от Finder. Монтаж осуществляется на печатную плату - не требует крепления на DIN-рейку. Для подключения необходимо использовать штекеры или пайку контактов согласно схеме производителя. Каждый из 8 выходов адаптера соответствует одному модулю; перепутать подключение невозможно благодаря уникальной форме разъёмов. Не используйте адаптер с модулями других серий - это повредит оборудование.

Безопасность и стандарты

Адаптер для подключения 8 интерфейсных модулей MasterINTERFACE Finder соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных устройств. Сертификация гарантирует отказоустойчивость, изоляцию и долговечность при работе в промышленной среде. Напряжение 24 В и ток 1 А обеспечивают класс безопасности SELV (низкое напряжение), снижающий риск поражения током.

Преимущества

• Обеспечивает подключение сразу 8 модулей через один интерфейс - экономит место в щите и уменьшает количество проводов
• Широкий диапазон температур позволяет применять в экстремальных условиях - от морозильных камер до нагревательных участков
• Изготовлен из прочного пластика, устойчивого к механическим нагрузкам и химическому воздействию
• Поддерживает стандартизованные интерфейсы серии 93 - легко заменить или расширить систему
• Низкая мощность потребления (3 Вт) снижает тепловую нагрузку на плату

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Не подходит для подключения силовых нагрузок выше 1 А - превышение тока вызывает перегрев и выход из строя
• Требует монтажа на печатную плату - нельзя установить на DIN-рейку или в обычный корпус без доработки
• Совместим только с модулями серии 93 - не работает с другими брендами или старыми версиями MasterINTERFACE
• Не имеет встроенной защиты от перенапряжения - рекомендуется использовать внешние фильтры в сетях с помехами

Примеры использования

• Автоматическая линия упаковки: адаптер подключает 8 реле контроля положения, чтобы управлять движением ленты и зажимов
• Производственный конвейер: связывает датчики наличия продукта с PLC через единый интерфейс
• Система освещения цеха: управляет 8 группами светильников через таймеры серии 93
• Тестовый стенд: используется для быстрого подключения множества тестовых модулей без прокладки отдельных проводов

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - 24 В постоянного тока. Переполюсовка может вывести адаптер из строя
• При пайке используйте термостойкий паяльник и не задерживайте жало более 3 секунд на одном контакте - перегрев повредит внутреннюю плату
• Убедитесь, что все подключаемые модули имеют ту же номинальную мощность - суммарная нагрузка не должна превышать 1 А на весь адаптер
• Для длительной работы в условиях высокой влажности (например, в пищевой промышленности) дополнительно герметизируйте места соединений
• Запасайте запасной адаптер - он является ключевым элементом системы, и его отказ парализует работу всех 8 модулей
