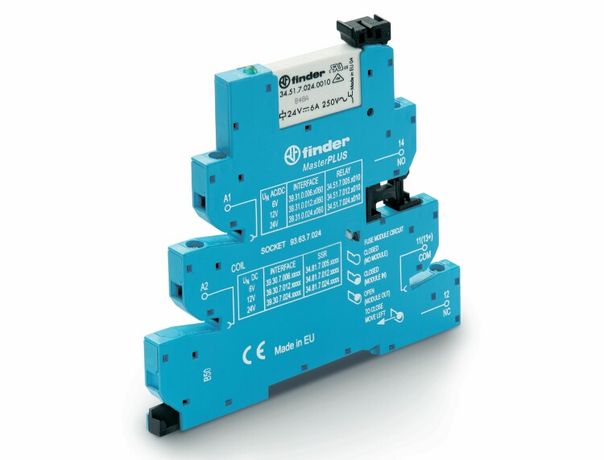

Интерфейсные модули реле MasterPLUS: Электромех. реле, Винтовые клеммы, Контакты AgNi, 1 группа конт.6A, 24VAC/DC - 393100240060 FINDER 39.31.0.024.0060

Интерфейсный модуль Finder 39.31.0.024.0060 - это надёжное электромеханическое реле с одинарным переключающим контактом на 6 А, рассчитанное на управление нагрузкой постоянного или переменного тока 24 В. Модуль предназначен для коммутации слаботочных цепей в автоматизированных системах, особенно там, где важна устойчивость к помехам и долгий срок службы контактов из сплава AgNi.

Назначение и область применения

Интерфейсный модуль Finder 39.31.0.024.0060 используется для передачи сигнала между контроллерами (PLC, микроконтроллеры) и силовыми устройствами - например, катушками контакторов, маломощными двигателями, световыми индикаторами или нагревательными элементами. Он служит буфером, защищая чувствительную электронику от высоких токов и скачков напряжения. Подходит для установки в шкафах управления, на монтажной плате в промышленном оборудовании, на конвейерах, в системах автоматизации зданий и станках с ЧПУ.

Технические характеристики

• Номинальное напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 6 А - способен коммутировать нагрузки до 6 А при напряжении до 250 В AC / 30 В DC;
• Тип контакта: 1CO (одинарный переключающий) - один нормально открытый контакт, который замыкается при срабатывании;
• Материал контактов: AgNi (серебро-никель) - устойчив к дуговым повреждениям, подходит для частых включений и индуктивных нагрузок;
• Подключение: винтовые клеммы - удобны для многожильных проводов и обеспечивают надёжный контакт;
• Светодиодная индикация: есть - показывает состояние реле (горит при наличии напряжения на катушке);
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Способ монтажа: на DIN-рейку через встроенную монтажную плату - совместим с типовыми шкафами управления;
• Тип управления: моностабильное - возвращается в исходное положение после снятия напряжения;
• Поляризация: свободная - можно подключать любым образом, полярность не имеет значения;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность;
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к реле контрольной аппаратуры.

Совместимость и монтаж

Интерфейсный модуль Finder 39.31.0.024.0060 поставляется с базовой розеткой, что позволяет легко менять реле без пайки. Для монтажа достаточно вставить модуль в розетку, закрепить её на DIN-рейке и подключить провода к винтовым клеммам. Клеммы рассчитаны на сечение жил 0,2–2,5 мм2. Обязательно затягивать винты усилием 0,2–0,3 Нм - недостаточное давление вызовет нагрев, избыточное - повредит пластиковую основу. Не используйте инструменты с острыми гранями - они могут повредить изоляцию клемм.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (базовые требования), EN 61810-2 (требования к испытаниям) и EN 61810-7 (требования к интерфейсным модулям). Сертификация гарантирует безопасность при работе в промышленных условиях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому не применяйте модуль вне электрошкафа или в сырых средах.

Преимущества

• Широкий диапазон рабочего напряжения (24 В AC/DC) снижает необходимость подбора специализированных версий;
• Контакты AgNi увеличивают срок службы при частых включениях и индуктивных нагрузках;
• Светодиодная индикация ускоряет диагностику отказов без тестирования мультиметром;
• Винтовой тип подключения устойчив к вибрациям и не требует дополнительных фиксаторов;
• Розетка в комплекте позволяет заменить реле менее чем за минуту, без демонтажа всей системы.

Ограничения применения

• Не предназначено для работы во внешних условиях - IP20 не защищает от пыли, влаги и брызг;
• Не рекомендуется для коммутации мощных двигателей выше 1,5 кВт без дополнительной защиты (например, RC-цепочки или варистора);
• При длительной работе при максимальном токе 6 А возможен нагрев корпуса - требуется достаточное воздушное охлаждение вокруг модуля;
• Не подходит для импульсных нагрузок с частотой более 10 Гц - риск сваривания контактов;
• Не использовать в средах с агрессивными газами (например, хлор, сероводород) - материал корпуса не устойчив к таким воздействиям.

Примеры использования

• Управление пускателем насоса от PLC с выходом 24 В DC;
• Переключение режима освещения в системе умного дома;
• Коммутация сигнальных ламп на панели оператора;
• Активация клапана в системе пневматики через сигнал от терморегулятора;
• Формирование аварийного отключения в цепях с низким уровнем энергии.

Практические советы

• При подключении индуктивных нагрузок (катушки, реле, двигатели) обязательно установите параллельно нагрузке гашение дуги - RC-цепочка или варистор 275 В.
• Для частого включения (более 1000 раз в час) проверьте тепловой режим - при необходимости установите радиатор или увеличьте расстояние между модулями.
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно в вибрационных средах.
• При использовании нескольких модулей рядом - соблюдайте минимальный зазор 10 мм между ними для лучшего теплоотвода.
• Не забудьте отключить питание перед заменой реле - даже при выключенном входе, на контактах может сохраняться напряжение от других цепей.
