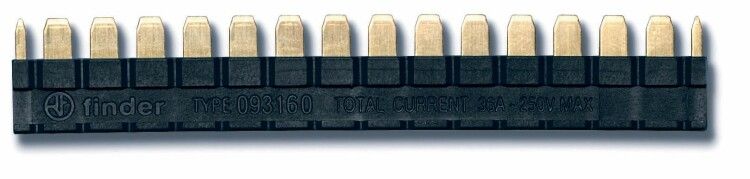

Соединитель шинный 16-полюсный черный - 093.16.0 FINDER 093160

Соединитель шинный 16-полюсный черный от Finder (артикулы 093160 и 093.16.0) предназначен для надёжного соединения нескольких цепей на печатной плате. Этот элемент из серии 93 используется там, где требуется компактное и устойчивое распределение тока между контактами без использования проводов.

Назначение и область применения

Соединитель шинный 16-полюсный черный применяется для создания последовательных или параллельных электрических соединений между компонентами на печатной плате. Он заменяет группу перемычек или проводов, снижает риск плохого контакта и упрощает сборку. Подходит для установки в устройствах автоматизации, управления, силовой электронике и промышленном оборудовании, где важна плотная компоновка и долговечность.

Технические характеристики

• Количество полюсов: 16
• Рабочее напряжение: 220 В
• Номинальный ток: 36 А
• Способ монтажа: через отверстия на печатной плате (THT)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Диапазон рабочих температур: от -40 C до +70 C
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью
• Цвет: чёрный
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Соединитель шинный 16-полюсный черный монтируется методом сквозного монтажа (through-hole) - выводы проходят через отверстия в плате и паяются с нижней стороны. Для правильной установки проверьте шаг отверстий на плате: он должен соответствовать геометрии корпуса. Максимальная площадь платы под монтаж - 50×10 мм. Не используйте этот соединитель в системах с высокой вибрацией без дополнительной фиксации. Каждый полюс имеет один вход и один выход - не предназначены для ответвлений внутри самого соединителя.

Безопасность и стандарты

Соединитель шинный 16-полюсный черный сертифицирован по европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует соответствие требованиям безопасности для коммутирующих устройств. Номинальные значения тока и напряжения указаны для условий работы при комнатной температуре. Превышение этих значений может вызвать перегрев и повреждение.

Преимущества

• Замена множества проводов одним компактным элементом - экономия места и времени при сборке
• Высокая механическая прочность корпуса из термостойкого пластика
• Устойчивость к широкому диапазону температур - работает даже в холодных помещениях
• Чёрный цвет обеспечивает хорошую видимость при визуальной диагностике
• Совместим с типичными технологиями пайки и автоматической сборки

Ограничения применения

• Не предназначен для использования во внешних условиях - степень защиты IP20 исключает воздействие пыли, влаги и брызг
• Не рекомендован для частых подключений/отключений - это не разъём, а постоянное соединение
• Из-за высокого тока (36 А) требует качественной пайки и достаточной площади медных следов на плате
• Не совместим с поверхностным монтажом (SMD) - только THT

Примеры использования

• Распределение питания на несколько реле в панели управления
• Объединение заземления нескольких модулей в контроллере
• Подключение датчиков к одной шине в системе автоматизации
• Формирование общей шины 220 В в бытовых аппаратах с несколькими нагрузками

Практические советы

• Перед пайкой проверьте, чтобы все выводы были выровнены - искривление может привести к плохому контакту с платой
• Для токов близких к 36 А используйте медные дорожки шириной не менее 1,5 мм
• При использовании в многоплатных системах убедитесь, что соседние элементы не нагреваются выше +70 C
• Не затягивайте крепления слишком сильно - пластиковый корпус чувствителен к механическому перенапряжению
• Артикулы 093160 и 093.16.0 - это один и тот же продукт; различия в записи не влияют на функциональность
