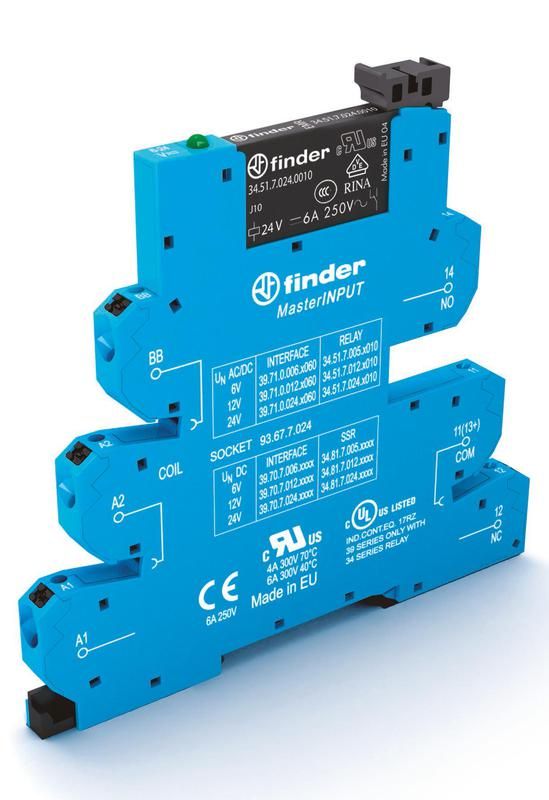

Интерфейсный модуль, электромеханические реле, серия MasterINPUT; 1CO 6A; контакты AgNi+Au; питание 24В AC/DC | 397100245060 Finder 39.71.0.024.5060

Модуль интерфейсный электромеханические реле Finder 39.71.0.024.5060 предназначен для коммутации слаботочных сигналов в автоматизированных системах с использованием мощного силового контакта на 6 А. Устройство совмещает надёжность механического реле с удобством модульной установки и подключением через пружинные клеммы.

Назначение и область применения

Модуль интерфейсный электромеханические реле Finder 39.71.0.024.5060 используется для изолированного переключения нагрузок в цепях управления. Подходит для работы в системах автоматизации: промышленные контроллеры, панели управления, оборудование с PLC, системы безопасности, конвейеры, насосы и другие устройства, где требуется гальваническая развязка между управляющим сигналом 24 В и нагрузкой до 6 А.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контактов: 6 А - способен коммутировать активные и индуктивные нагрузки средней мощности;
• Тип контакта: 1CO (одна группа замыкающих контактов) - один нормально открытый контакт, который замыкается при подаче напряжения на катушку;
• Тип управления: моностабильное - реле остаётся в состоянии включения только при наличии питания; при отключении возвращается в исходное положение;
• Контакты: AgNi + Au - серебро-никель с золотым покрытием для надёжной работы при малых токах и предотвращения окисления;
• Индикация: светодиод - показывает состояние включения реле (горит при поданном управлении);
• Подключение: пружинные клеммы Push-in - быстрое и надёжное соединение без инструментов;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25 C до +55 C;
• Монтаж: на DIN-рейку (монтажная плата) - совместим с типовой промышленной рейкой шириной 35 мм;
• Поляризация: свободная - можно подключать провода любым направлением, полярность не важна;
• В комплекте: розетка - позволяет легко менять модуль без отсоединения проводов.

Совместимость и монтаж

Модуль интерфейсный электромеханические реле Finder 39.71.0.024.5060 устанавливается на стандартную DIN-рейку. Для подключения достаточно вставить провод в клемму Push-in - он фиксируется пружинным механизмом. Контактная часть реле вставляется в розетку, которая уже закреплена на плате или щите. Это позволяет заменить реле за несколько секунд без демонтажа проводов. Совместим с большинством промышленных контроллеров, выдающих выходной сигнал 24 В DC или AC.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры электромеханических реле. Гальваническая развязка между управляющей цепью и силовым контактом обеспечивает защиту чувствительной электроники от скачков напряжения и помех.

Преимущества

• Золотое покрытие контактов гарантирует стабильную работу даже при малых токах (до нескольких миллиампер) - идеально для цифровых сигналов и сенсоров;
• Поддержка AC/DC питания упрощает проектирование - не нужно выбирать разные модели для разных систем;
• Push-in клеммы снижают время монтажа и риск плохого контакта;
• Светодиодная индикация позволяет оперативно диагностировать состояние реле без тестера;
• Розетка обеспечивает быструю замену - минимизирует простои при обслуживании.

Ограничения применения

• Не предназначено для внешних установок - степень защиты IP20 не защищает от пыли, влаги и брызг;
• Не рекомендуется для частых включений/выключений (>1000 циклов/час) - срок службы ограничен механической износостойкостью;
• Максимальный ток 6 А - нельзя использовать для нагревательных элементов выше 1.4 кВт при 230 В или двигателей >1.1 кВт;
• Не подходит для высокочастотных импульсов - реле имеет задержку срабатывания (~10–20 мс).

Примеры использования

• Управление магнитными пускателями через PLC с выходом 24 В DC;
• Переключение сигнализаций, световых оповещателей или зуммеров в панелях управления;
• Интерфейс между слаботочными датчиками и силовыми устройствами (например, клапанами или вентиляторами);
• Автоматизация оборудования в пищевой, химической и машиностроительной отраслях с требованием к чистоте и надёжности контактов.

Практические советы

• При подключении нагрузки с индуктивностью (например, катушки, двигатели) используйте дугогашение (варистор или RC-цепь) для продления срока службы контактов;
• Проверьте посадочный размер розетки перед заказом - она должна точно подходить к вашей плате или шасси;
• Для длительной работы в условиях повышенной вибрации дополнительно закрепите модуль на раме или используйте антивибрационные вставки;
• Не перегружайте контакты - даже при 6 А лучше работать с запасом (не более 80 % от максимума) для увеличения срока службы;
• При замене реле всегда отключайте питание - хотя розетка позволяет менять модуль под напряжением, это не рекомендовано правилами безопасности.
