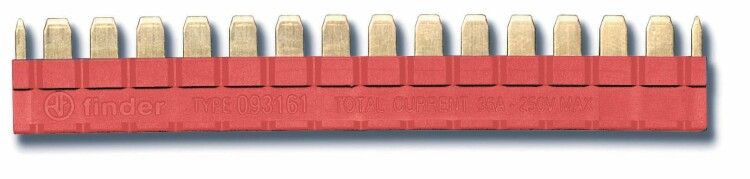

Соединитель шинный 16-полюсный красный - 093.16.1 FINDER 093161

Соединитель шинный 16-полюсный красный от Finder (артикулы 093161 и 093.16.1) предназначен для надёжного соединения нескольких цепей на печатной плате. Он используется в автоматике, управления оборудованием и распределении питания в условиях умеренного климата.

Назначение и область применения

Соединитель шинный 16-полюсный красный позволяет объединить до 16 электрических контактов в одну шинную группу. Это удобно для распределения напряжения 220 В и тока до 36 А между несколькими устройствами без использования отдельных проводов. Применяется в панелях управления, силовой автоматике, системах освещения и промышленном оборудовании, где требуется компактное и надёжное соединение.

Технические характеристики

• Тип: шинный соединитель - обеспечивает внутреннее соединение контактов внутри корпуса
• Число полюсов: 16 - возможность подключения 16 отдельных цепей
• Рабочее напряжение: 220 В - рассчитан на бытовые и промышленные сети переменного тока
• Номинальный ток: 36 А - выдерживает высокую нагрузку без перегрева
• Способ монтажа: на печатную плату - фиксируется через выводы, впаивается или закрепляется в отверстиях PCB
• Цвет: красный - визуально отличает этот соединитель от других, упрощает идентификацию
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Диапазон температур: от -40 до +70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещении с умеренной влажностью и колебаниями температуры
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует требованиям безопасности для коммутационных аппаратов

Совместимость и монтаж

Соединитель шинный 16-полюсный красный совместим с печатными платами, имеющими стандартные отверстия под выводы типа THT (through-hole technology). Монтаж выполняется путём вставки выводов в отверстия платы и последующего пайки. Для правильной установки проверьте шаг отверстий - он должен соответствовать геометрии корпуса соединителя. Не используйте с поверхностным монтажом (SMD). Подключаемые провода должны иметь сечение до 2,5 мм2 - более толстые провода не войдут в зажимы.

Безопасность и стандарты

Соединитель шинный 16-полюсный красный сертифицирован по европейским нормам EN 61810-1/2/7, которые регламентируют безопасность коммутационных устройств. Эти стандарты гарантируют изоляционные свойства, механическую прочность и устойчивость к перегрузкам. Однако из-за степени защиты IP20 запрещается использование в сырых, пыльных или открытых средах - даже капли воды или металлическая стружка могут вызвать КЗ.

Преимущества

• Компактность - заменяет множество одиночных перемычек и проводов
• Высокая токовая нагрузка - 36 А позволяют использовать в мощных цепях
• Яркий цвет - красный корпус легко определяется в сложных панелях
• Устойчивость к широкому диапазону температур - надёжна в неотапливаемых помещениях зимой
• Совместимость с серией 93 от Finder - можно комбинировать с другими элементами этой серии

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Использование вне диапазона -40…+70 C снижает срок службы
• Не рекомендован для частых подключений/отключений - предназначен для постоянного монтажа
• Требует пайки - нельзя просто вставить в разъём, как модульный контакт
• Не совместим с проводами больше 2,5 мм2 - риск повреждения зажимов

Примеры использования

• Распределение 220 В между несколькими реле в щите управления станком
• Объединение цепей питания датчиков на контроллере в пищевой промышленности
• Создание общей шины нуля или фазы в панели автоматики конвейера
• Подключение группы светильников в холодном складском помещении

Практические советы

• Перед монтажом проверьте соответствие шага отверстий на плате и корпусе соединителя - ошибка в 0,5 мм может помешать установке
• При пайке не нагревайте выводы дольше 5 секунд - перегрев может деформировать пластик
• Используйте этот соединитель только там, где есть доступ для обслуживания - после монтажа его невозможно демонтировать без пайки
• Для лучшей видимости в панелях с множеством соединителей - сочетайте красный с другими цветами (например, белый для нуля, синий для сигнала)
• Проверяйте целостность контактов мультиметром после сборки - особенно важно при работе с током выше 20 А
