Интерфейсный модуль, электромеханические реле, серия MasterPLUS; 1CO 6A; питание 24В AC/DC; категория защиты IP20 | 396100240060 Finder 39.61.0.024.0060

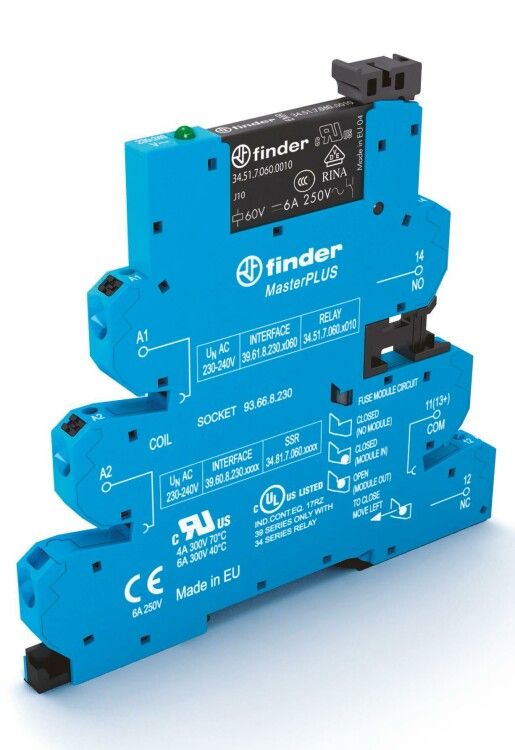

Интерфейсный модуль Finder 39.61.0.024.0060 - компактное электромеханическое реле с коммутацией до 6 А на напряжении 24 В AC/DC, предназначенное для управления нагрузками в автоматизированных системах. Модель из серии MasterPLUS оснащена безвинтовыми клеммами Push-in и светодиодной индикацией, что ускоряет установку и диагностику.

Назначение и область применения

Интерфейсный модуль Finder 39.61.0.024.0060 используется для переключения слаботочных сигналов в силовые цепи. Он применяется там, где требуется надёжная изоляция между управляющей и коммутируемой цепями: в панелях управления, контроллерах PLC, системах автоматизации производства, конвейерах, насосах и другом оборудовании с низковольтным управлением.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока, без необходимости переключений.
• Коммутируемый ток: 6 А - способен управлять нагрузками мощностью до 144 Вт при 24 В DC или до 144 ВА при 24 В AC.
• Тип контакта: одинарный нормально разомкнутый (1CO) - один контакт, замыкающий цепь при срабатывании.
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания.
• Подключение: безвинтовые клеммы Push-in - провода фиксируются простым введением в гнездо, без инструментов.
• Индикация: светодиод - показывает наличие напряжения на катушке, упрощает поиск неисправностей.
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, не предназначено для работы во влажной среде.
• Способ монтажа: на DIN-рейку через монтажную плату - требует установки на специальный адаптер или базовый блок.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25 C до +55 C и относительной влажности до 95 % при 25 C без конденсации.
• Поляризация: свободная полюсность - можно подключать клеммы питания в любом порядке, полярность не важна.

Совместимость и монтаж

Интерфейсный модуль Finder 39.61.0.024.0060 совместим с базовыми блоками серии 39, которые обеспечивают механическую фиксацию и электрический контакт с DIN-рейкой. Для монтажа необходимо:

• Закрепить подходящий адаптер на DIN-рейке.
• Вставить модуль в адаптер до щелчка - он фиксируется механически.
• Подключить провода к клеммам Push-in: зачистите жилу на 7–8 мм, вставьте вертикально до упора - проверьте прочность потягиванием.

Не допускается прямой монтаж на стену или поверхность - обязательно использование базового блока.

Безопасность и стандарты

Модуль соответствует европейским стандартам безопасности:

• EN 61810-1 - требования к электромеханическим реле общего назначения;
• EN 61810-2 - требования к реле с повышенными требованиями к надёжности;
• EN 61810-7 - требования к тестированию и методам испытаний.

Электрическая изоляция между катушкой и контактами обеспечивает безопасность при работе с высокими напряжениями в нагрузке.

Преимущества

• Безвинтовые клеммы Push-in - экономят время при монтаже и обслуживании, снижают риск плохого контакта.
• Светодиодная индикация - позволяет оперативно определить, получает ли реле питание, даже при закрытой крышке шкафа.
• Работа от AC/DC - универсальное решение, не требует выбора типа питания.
• Высокая надёжность контактов - срок службы более 1 млн циклов при номинальной нагрузке.
• Компактный форм-фактор - занимает мало места на DIN-рейке, удобен для плотной компоновки.

Ограничения применения

• Защита IP20 - нельзя использовать в условиях пыли, влаги, брызг или на открытом воздухе.
• Нет встроенной защиты от перегрузок или КЗ - внешняя защита (плавкие предохранители, автоматы) обязательна.
• Не рекомендуется для частого включения/выключения при индуктивных нагрузках выше 50 ВА - возможна эрозия контактов.
• Требуется монтажная плата - не является самостоятельным устройством, всегда нуждается в базовом блоке.

Примеры использования

• Управление двигателем насоса 24 В DC через PLC с выходом 24 В DC.
• Переключение световой сигнализации в панели управления с помощью реле.
• Изолированное управление пневматическим клапаном в системе автоматизации.
• Формирование сигнала «готово» от оборудования с низковольтным выходом на вход контроллера.

Практические советы

• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) добавьте демпферную цепочку (диод или RC-фильтр) для продления срока службы контактов.
• Проверяйте соответствие сечения провода: для 6 А лучше использовать жилы 0,5–2,5 мм2 - слишком толстые провода не войдут в клемму.
• Не используйте модуль в качестве основного выключателя - он служит для управления, а не для отключения всей системы.
• При замене - отключите питание! Несмотря на индикацию, остаточные заряды в конденсаторах могут сохраняться.
• Для массового монтажа выбирайте наборы с готовыми базовыми блоками - это снизит количество ошибок сборки.
