Интерфейсный модуль, электромеханическое реле; 1CO 6A; контакты AgNi+Au; питание 24В AC/DC; категория защиты IP20 | 386100245060 Finder 38.61.0.024.5060

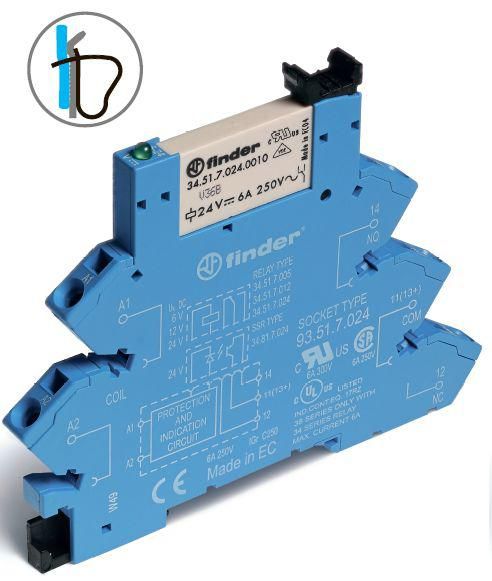

Модуль интерфейсный Finder 38.61.0.024.5060 - это компактное электромеханическое реле с одиночным переключающим контактом на 6 А, предназначенное для управления нагрузками в автоматизированных системах с питанием 24 В переменного или постоянного тока. Устройство оснащено пружинными клеммами, светодиодной индикацией состояния и защищено от попадания пыли и крупных частиц (IP20), что делает его надёжным решением для сборки на DIN-рейке в распределительных щитах.

Назначение и область применения

Модуль интерфейсный Finder 38.61.0.024.5060 используется для коммутации слаботочных управляющих сигналов в мощные нагрузки - например, для включения двигателей, клапанов, светильников или других устройств через PLC, контроллеры или кнопочные посты. Подходит для установки в промышленную автоматику, системы управления технологическими процессами, оборудование для пищевой, фармацевтической и машиностроительной отраслей. Благодаря совместимости с AC/DC, модуль легко интегрируется в смешанные сети.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока без перенастройки;
• Номинальный ток контакта: 6 А - способен коммутировать нагрузки до 1440 ВА (при 24 В AC) или 144 Вт (при 24 В DC);
• Количество контактов: 1 CO (переключающий) - один нормально открытый и один нормально замкнутый контакт в одном механизме;
• Материал контактов: серебро-никель с золотым покрытием - обеспечивает стабильный контакт даже при малых токах и снижает окисление;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия сигнала управления;
• Поляризация: свободная - можно подключать к цепям любой полярности без риска повреждения;
• Индикация: светодиод - показывает наличие напряжения на катушке, упрощает диагностику;
• Защита: IP20 - предохраняет от доступа пальцев и крупных предметов, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25 C до +55 C и влажности до 95 % без конденсации;
• Подключение: безвинтовые пружинные клеммы - быстрое и надёжное соединение проводов сечением до 2,5 мм2;
• Монтаж: на DIN-рейку (монтажная плата) - совместим с типовыми шкафами и панелями;
• Размеры: соответствует стандартному формату модулей серии 38 - легко заменить аналогичные устройства;
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям безопасности и надёжности.

Совместимость и монтаж

Модуль интерфейсный Finder 38.61.0.024.5060 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются пружинные клеммы - достаточно вставить провод и нажать рычаг. Клеммы уже встроены в основание модуля, поэтому отдельная розетка не требуется - она есть в комплекте, но предназначена для удобства замены без отсоединения проводов. Модуль совместим с любыми контроллерами, выдающими выходной сигнал 24 В AC/DC. Не требует внешнего демпферирования или фильтрации.

Безопасность и стандарты

Модуль соответствует международным стандартам EN 61810-1 (базовые требования к реле), EN 61810-2 (электрическая безопасность) и EN 61810-7 (требования к изоляционным расстояниям). Конструкция выполнена из самозатухающего пластика, обеспечивающего противопожарную безопасность. Гарантируется минимальное время отключения при аварийном отключении входа. Применение в соответствии с IEC 60204-1 рекомендовано для машин и оборудования.

Преимущества

• Автоматическая адаптация к AC/DC - не нужно выбирать версию под конкретный тип тока;
• Золотое покрытие контактов - гарантирует долгую жизнь при работе с малыми токами (например, от сенсоров или ЭЦП);
• Пружинные клеммы - экономят время при монтаже, не требуют отвертки, не ослабевают со временем;
• Светодиодная индикация - позволяет оперативно определить причину отказа без тестера;
• Высокая механическая прочность корпуса - устойчив к вибрациям и ударным нагрузкам в промышленной среде;
• Готовый к использованию комплект - встроенная розетка позволяет менять реле без перепайки проводов.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли;
• Не использовать для коммутации индуктивных нагрузок выше 1440 ВА без гашения дуги (не имеет встроенной RC-цепочки);
• Максимальная частота переключений - до 10 раз в минуту; высокочастотные импульсы снизят срок службы контактов;
• Не допускается использование с токами более 6 А - возможен сваривание контактов и выход из строя;
• Не подходит для взрывоопасных зон - не имеет взрывозащиты (Ex-сертификат отсутствует).

Примеры использования

• Управление пневматическим клапаном в линии сборки через PLC;
• Переключение режима работы насоса в системе охлаждения;
• Включение световой сигнализации при срабатывании датчика уровня;
• Коммутация нагревательного элемента в термостатической системе;
• Формирование сигнала “готов” для HMI-панели от реле контрольного устройства.

Практические советы

• При подключении используйте провода сечением 0,2–2,5 мм2 - слишком толстые не войдут в клемму, тонкие могут выпасть;
• Перед установкой проверьте напряжение на катушке - неверное значение (например, 110 В вместо 24 В) сразу выведет реле из строя;
• Если нагрузка индуктивная (двигатель, катушка), добавьте вспомогательный дроссель или TVS-диод для продления срока службы контактов;
• При множественных заменах - используйте розетку, которая идет в комплекте: отключите питание, потяните реле вверх, вставьте новое;
• Не закручивайте клеммы - они работают на пружине, избыточное усилие повредит механизм;
• Проверяйте индикацию перед запуском: если LED не горит - значит, нет напряжения на управлении, а не проблема с нагрузкой.
