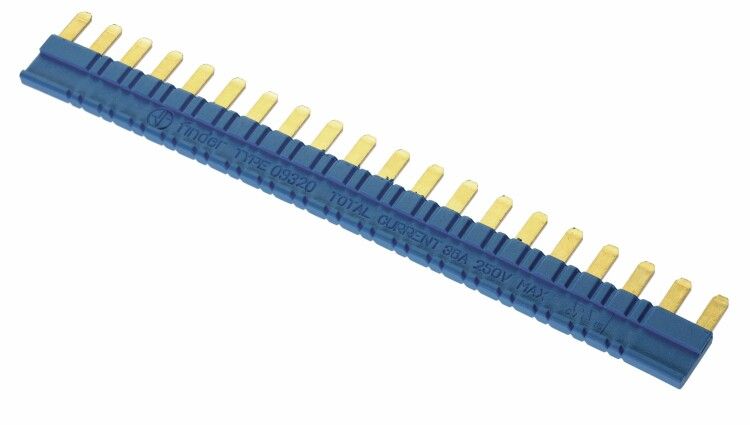

Соединитель шинный 20-полюсный синий - 093.20 FINDER 09320

Шинный соединитель 20-полюсный синий от Finder (артикулы 09320 и 093.20) предназначен для надёжного распределения электроэнергии между несколькими устройствами на монтажной плате. Этот элемент из серии 93 обеспечивает компактное и безопасное соединение цепей с напряжением до 220 В и током до 36 А.

Назначение и область применения

Шинный соединитель 20-полюсный синий используется для создания параллельных электрических цепей внутри щитов, панелей управления и автоматических систем. Подходит для подключения реле, контакторов, предохранителей и других модульных устройств, установленных на DIN-рейке. Применяется в промышленной автоматизации, системах управления оборудованием и распределительных устройствах.

Технические характеристики

• Тип: шинный соединитель - позволяет передавать ток между соседними контактными точками без внешних проводов
• Число полюсов: 20 - даёт возможность соединить до 20 устройств в одной линии
• Рабочее напряжение: 220 В - рассчитан на использование в сетях переменного тока до этого значения
• Номинальный ток: 36 А - выдерживает постоянную нагрузку до 36 ампер без перегрева
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату через выводы, не требует клеммных колодок
• Цвет корпуса: синий - визуально отличает этот тип соединителя от других в сборке
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Материал корпуса: пластик - устойчивый к механическим воздействиям, не проводит ток
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата с возможностью хранения и эксплуатации в помещениях
• Диапазон температур: от -40 C до +70 C - сохраняет работоспособность в широком температурном интервале
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к коммутационным аппаратам

Совместимость и монтаж

Шинный соединитель 20-полюсный синий совместим с другими изделиями серии 93 от Finder, включая реле и модули с аналогичным шагом контактов. Монтаж выполняется путём вставки выводов в отверстия печатной платы с последующей пайкой. Каждый полюс имеет одинаковый шаг - важно проверить соответствие геометрии платы перед установкой. Для удобства сборки рекомендуется использовать паяльник с регулируемой температурой и флюс для пластика. Соединитель не предназначен для монтажа на DIN-рейку - для таких задач используйте другие типы шинных соединителей.

Безопасность и стандарты

Изделие сертифицировано по трём нормативным документам Евросоюза: EN 61810-1 (безопасность реле), EN 61810-2 (требования к испытаниям) и EN 61810-7 (характеристики для промышленного применения). Это гарантирует соответствие требованиям безопасности при использовании в профессиональных системах. Однако из-за степени защиты IP20 запрещено применение во влажных средах, на улице или в местах с высокой запылённостью.

Преимущества

• Высокая плотность соединений - 20 полюсов в компактном корпусе снижают количество проводов и ускоряют сборку
• Устойчивость к экстремальным температурам - можно использовать в холодных цехах и нагретых зонах оборудования
• Электроизоляционный пластиковый корпус - исключает риск замыкания между полюсами
• Совместимость с продукцией серии 93 - легко интегрируется в существующие системы на базе Finder

Ограничения применения

• Не предназначена для открытого монтажа - IP20 не защищает от влаги, пыли и брызг
• Подходит только для поверхностного монтажа на плату - нельзя использовать с клеммными колодками или DIN-рейками
• Запрещено превышать номинальный ток 36 А - при длительной перегрузке возможен перегрев и деформация контактов
• Не рекомендуется для частых подключений/отключений - не является разъёмным устройством, служит для постоянных соединений

Примеры использования

• Распределение питания между 20 реле в панели управления конвейера
• Общий контактный шинный ряд для группового управления светильниками в производственном помещении
• Связка нескольких терморегуляторов в системе климат-контроля
• Сборка многоступенчатой схемы аварийного отключения в промышленном контроллере

Практические советы

• Перед монтажом проверьте, что шаг отверстий на вашей плате точно соответствует расположению выводов шинного соединителя 20-полюсного синего - допуск +-0,5 мм может вызвать проблемы с пайкой
• При пайке не держите жало паяльника дольше 3 секунд на одном выводе - перегрев повредит пластик корпуса
• Используйте этот соединитель только там, где есть закрытый корпус - он не защищён от внешней среды
• Для обслуживания схемы лучше всего проектировать доступ к нему сверху - после пайки демонтировать невозможно без удаления пайки
• При замене убедитесь, что новый элемент - именно модель 09320 / 093.20 от Finder, так как аналоги могут иметь другую форму выводов
