Шинка 20 - полюсная для розеток OptiRel G 93-20| 281153 | КЭАЗ

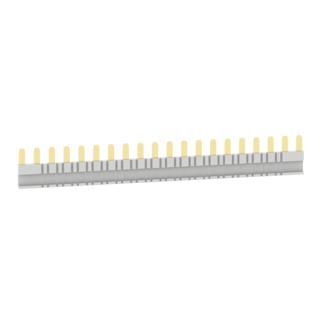

Шинка 20-полюсная для розеток OptiRel G 93-20 - это компактный модуль для организации параллельного подключения цепей управления у 20 реле, установленных в розетках серии OptiRel G. Продукт от КЭАЗ позволяет упростить проводку в автоматических системах, снижая количество внешних соединений и повышая надёжность схемы.

Назначение и область применения

Шинка 20-полюсная для розеток OptiRel G 93-20 предназначена исключительно для работы с реле серии OptiRel G. Она служит для создания единой шины питания или сигнала между 20 соседними реле, установленными в одной розетке типа RR93. Это особенно удобно в панелях управления, где требуется одновременное управление несколькими устройствами - например, в системах конвейеров, насосных станциях или на участках автоматизации производства.

Технические характеристики

• Количество полюсов: 20
• Тип напряжения: AC/DC - совместима с любым типом тока в пределах рабочих параметров реле OptiRel G
• Метод установки: монтируется непосредственно на аппарат - фиксируется в розетке RR93 без дополнительных креплений
• Цвет корпуса: серый
• Совместима с: розетками OptiRel G RR93

Совместимость и монтаж

Шинка 20-полюсная для розеток OptiRel G 93-20 устанавливается только в розетки серии OptiRel G RR93. Монтаж выполняется путём вставки в гнездо розетки - контакты шинки автоматически соединяются с контактами реле. Нет необходимости в сверлении, пайке или использовании инструментов. Установленная шинка не выступает за плоскость розетки, сохраняя компактность сборки. Для правильной работы важно, чтобы все 20 мест в розетке были заняты реле - шинка не работает частично.

Преимущества

• Устраняет необходимость в внешней проводке между реле - снижает риск обрывов и плохих контактов
• Сокращает время монтажа и обслуживания системы
• Обеспечивает равномерное распределение тока по всем 20 реле
• Изготовлена из качественных материалов, соответствует требованиям КЭАЗ к долговечности

Ограничения применения

• Не применяется вне розеток OptiRel G RR93 - несовместима с другими сериями реле или розетками других производителей
• Работает только при полностью заполненной розетке из 20 реле - отсутствие хотя бы одного реле делает шинку нерабочей
• Не предназначена для коммутации силовых цепей - только для цепей управления (токи до 5 А, согласно спецификации OptiRel G)
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации панели

Примеры использования

• Автоматизация производственных линий - управление 20 двигателями через один сигнал старта
• Системы освещения - одновременное включение/выключение группы светильников
• Аппараты с множественным резервированием - активация резервных контуров по одному командному импульсу
• Щитовые устройства в пищевой и химической промышленности - где важна герметичность и минимизация точек соединения

Практические советы

• Перед установкой проверьте, что розетка RR93 имеет именно 20 гнёзд - шинка не подходит для меньшего числа реле
• При замене реле в уже собранной системе - сначала демонтируйте шинку, затем замените реле, после чего снова установите шинку
• Не используйте шинку для подключения нагрузок выше 5 А - даже если реле рассчитаны на больший ток, сама шинка не предназначена для этого
• При проектировании схемы учтите, что шинка 20-полюсная для розеток OptiRel G 93-20 требует наличия всех 20 реле - экономия на одном реле сломает всю связку
• Артикул 281153 - это единственная версия этой модели; аналогов от других производителей нет
